Анализатор параметров качества электроэнергии PQM-702

  • Госреестр 57276-14
  • Межповерочный интервал 24 месяца
  • Гарантия 3 года
  • Производитель Sonel
  • Производство: Польша

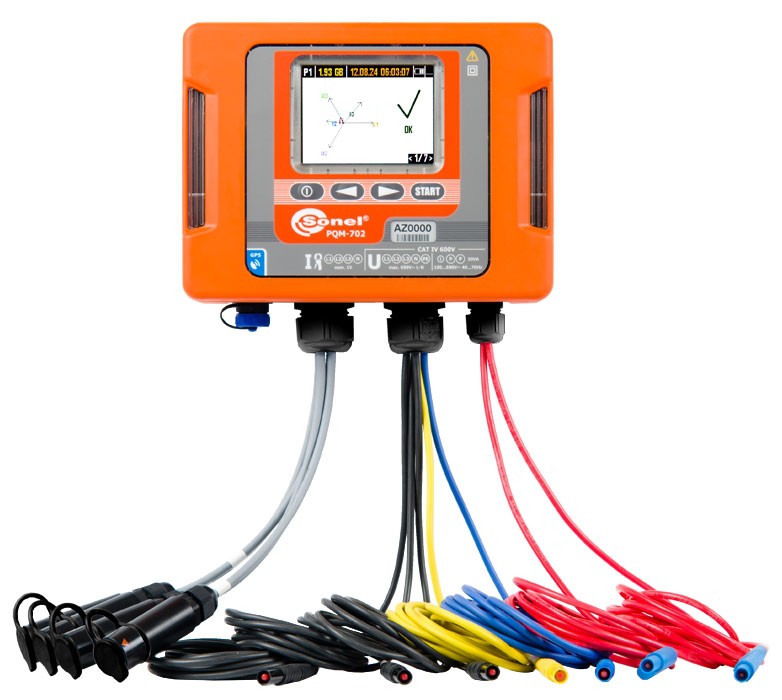

PQM-702 Анализатор параметров качества электрической энергии

PQM-702 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008), ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002) и ГОСТ Р 54149–2010. PQM-702 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65. Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева. В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Основные характеристики

  • полное соответствие классу А;
  • GPS модуль для синхронизации времени;
  • GSM модуль для обмена данными (настройки, управление, считывание данных);
  • степень защиты корпуса IP65;
  • автоматическое формирование протоколов регистрации.

Измерение и регистрация:

  • напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно
  • совместное использование с трансформаторами напряжения;
  • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
  • коэффициента пиковых значений напряжения и тока;
  • частоты от 40 Гц до 70 Гц;
  • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
  • энергии: активной (EP), реактивной (EQ), полной (ES);
  • коэффициента мощности cosφ, tgφ;
  • коэффициента гармонических потерь (К-фактор);
  • до 50-й гармоники напряжения и тока;
  • до 50-й интергармоники напряжения и тока;
  • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
  • кратковременной и длительной дозы фликера PST и PLT;
  • несимметрии по току и напряжению;
  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
  • осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение:

Программное обеспечение SONEL Analysis 2.0 — приложение необходимое для настройки и анализа данных регистрации.

Конфигурация анализатора:

  • Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 54149-2010.
  • Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
  • Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
  • Установка параметров трансформаторов напряжения и/или тока.
  • Выбор периода усреднения.
  • Расписание запуска и остановки регистрации.
  • Установка типа токоизмерительных клещей.
  • Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
  • Режим измерения в реальном времени
  • Широкий набор настроек представления и анализа (отчетов) данных регистрации.



Коэффициент гармоник по напряжению (TDH)Есть
Среднеквадратическое напряжение100 В - 690 В
Измерение реактивной энергии (eQ)Есть
Погрешность измерения eP, %1
Число каналов по напряжению5
Наличие модуля GPS/ГЛОНАССЕсть
Погрешность измерения частоты, Гц0.01
Погрешность измерения P, %1
Погрешность измерения PF, %0.03
Частота40 Гц - 70 Гц
Погрешность измерения Q, %1
Память, Гб8
Измерение активной энергии (eP)Есть
Погрешность измерения TDH, %5
Перенапряжения и провалыЕсть
Измерение полной мощности (S)Есть
Работа в трехфазной сетиЕсть
Число каналов по току4
Погрешность измерения коэффициента сдвига фаз, град0.03
USBЕсть
Измерение времениЕсть
ФликерЕсть
Работа в однофазной сетиЕсть
Коэффициент пиковых значений (CF)Есть
Класс прибора
A
Измерение реактивной мощности (Q)Есть
Коэффициент сдвига фаз (DPF)Есть
Погрешность измерения eQ, %1
Промежуточные гармоникиЕсть
Измерение активной мощности (P)Есть
Измерение тока (переменный+постоянный)0,1 А - 3 000 А
Нормы КЭ по ГОСТ 32144-2013Есть
Выдача протоколов по ГОСТЕсть
Коэффициент мощности (PF)Есть
Погрешность измерения eS, %1
Погрешность измерения напряжения, %0.10
ГармоникиЕсть
Разрядность АЦП, бит16
Погрешность измерения S, %1
Измерение полной энергнии (eS)Есть
Погрешность измерения фликера, %5
Вес1.60 кг
Длина200 мм
Ширина180 мм
Высота77 мм
1. Прибор
2. Адаптер для подключения к однофазной сети AZ-1
3. Антенна GPS
4. Беспроводной интерфейс OR-1 (USB)
5. Зажим «Крокодил» изолированный голубой K02
6. Зажим «Крокодил» изолированный жёлтый K02
7. Зажим «Крокодил» изолированный красный K02
8. Зажим «Крокодил» изолированный черный K01
9. Кабель последовательного интерфейса USB
10. Комплект для фиксации ремней
11. Набор для монтажа на DIN-рейке
12. Ремни для крепежа на столбе
13. Соединитель электрический - адаптер AC-16
14. Соединитель электрический — адаптер магнитный модель AM-4
15. Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1
16. Футляр пластиковый XL2
