- Госреестр 57276-14
- Межповерочный интервал 24 месяца
- Гарантия 3 года
- Бренд Sonel
Страна бренда: Польша
Назначение и область применения:

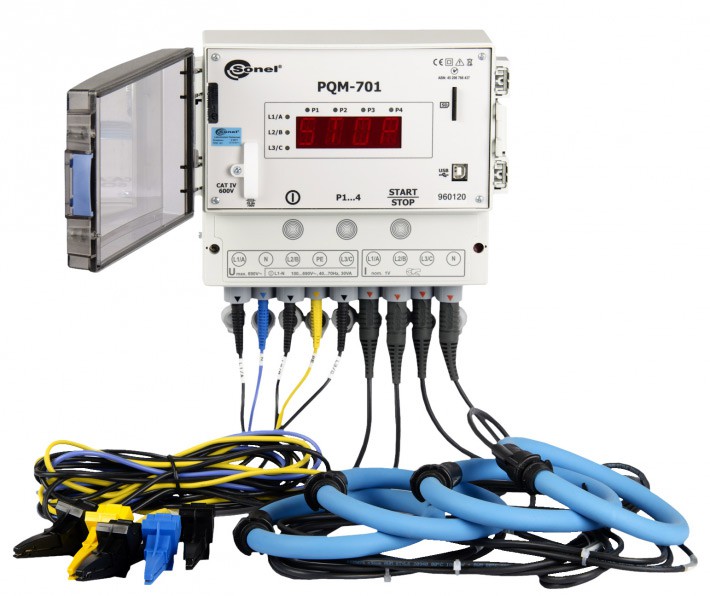

PQM-701Z разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)) и ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)), ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
PQM-701Z адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.
Встроенный нагреватель автоматически активируется при температуре окружающей среды близкой к 0°C для предотвращения замерзания прибора при отрицательных температурах. Питание нагревателя осуществляется от испытуемой сети или стороннего источника питания. Входы питания выведены отдельно от измерительных входов. Потребляемая мощность около 10 Вт.
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.
| Коэффициент гармоник по напряжению (TDH) | Есть |
| Среднеквадратическое напряжение | 100 В - 690 В |
| Измерение реактивной энергии (eQ) | Есть |
| Погрешность измерения eP, % | 1 |
| Число каналов по напряжению | 5 |
| Погрешность измерения частоты, Гц | 0.01 |
| Погрешность измерения P, % | 1 |
| Погрешность измерения PF, % | 0.03 |
| Частота | 40 Гц - 70 Гц |
| Погрешность измерения Q, % | 1 |
| Память, Гб | 2 |
| Измерение активной энергии (eP) | Есть |
| Погрешность измерения TDH, % | 5 |
| Перенапряжения и провалы | Есть |
| Измерение полной мощности (S) | Есть |
| Работа в трехфазной сети | Есть |
| Число каналов по току | 4 |
| Погрешность измерения коэффициента сдвига фаз, град | 0.03 |
| USB | Есть |
| Измерение времени | Есть |
| Фликер | Есть |
| Работа в однофазной сети | Есть |
| Коэффициент пиковых значений (CF) | Есть |
| Класс прибора | A |
| Измерение реактивной мощности (Q) | Есть |
| Коэффициент сдвига фаз (DPF) | Есть |
| Погрешность измерения eQ, % | 1 |
| Измерение активной мощности (P) | Есть |
| Измерение тока (переменный+постоянный) | 0,1 А - 3 000 А |
| Нормы КЭ по ГОСТ 32144-2013 | Есть |
| Выдача протоколов по ГОСТ | Есть |
| Коэффициент мощности (PF) | Есть |
| Погрешность измерения eS, % | 1 |
| Погрешность измерения напряжения, % | 0.10 |
| Гармоники | Есть |
| Разрядность АЦП, бит | 16 |
| Погрешность измерения S, % | 1 |
| Измерение полной энергнии (eS) | Есть |
| Погрешность измерения фликера, % | 10 |
| Вес | 2.10 кг |
| Длина | 243 мм |
| Ширина | 218 мм |
| Высота | 122 мм |
1. Прибор
2. Адаптер для подключения к однофазной сети AZ-1
3. Беспроводной интерфейс OR-1 (USB)
4. Зажим «Крокодил» изолированный голубой K02
5. Зажим «Крокодил» изолированный жёлтый K02
6. Зажим «Крокодил» изолированный черный K01
7. Кабель последовательного интерфейса USB
8. Карта памяти SD 2 Гб.
9. Кронштейн для установки на DIN-рейку
10. Провод измерительный 2,2 м с разъемами «банан» черный
11. Провод измерительный 2,2 м с разъёмами «банан» желтый
12. Провод измерительный 2,2 м с разъёмами «банан» голубой
13. Ремни для крепежа на столбе (2 шт)
14. Соединитель электрический - адаптер AC-16
15. Футляр пластиковый XL1
