Прорыв-Т-А с токовыми клещами Прорыв-КТ250 и Прорыв-КТ800 прибор для измерения показателей качества электрической энергии

Код: 90363

Описание в PDF

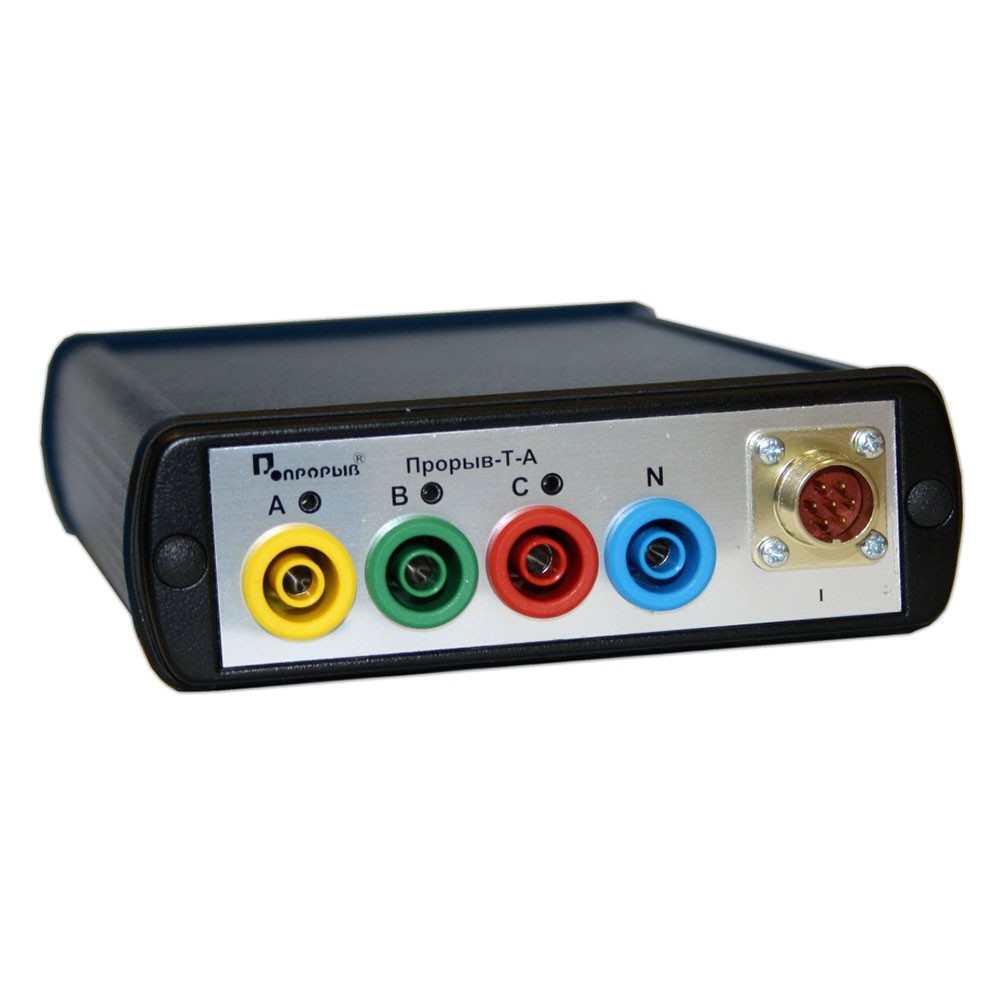

Прорыв-Т-А с токовыми клещами Прорыв-КТ250 и Прорыв-КТ800, фото 1

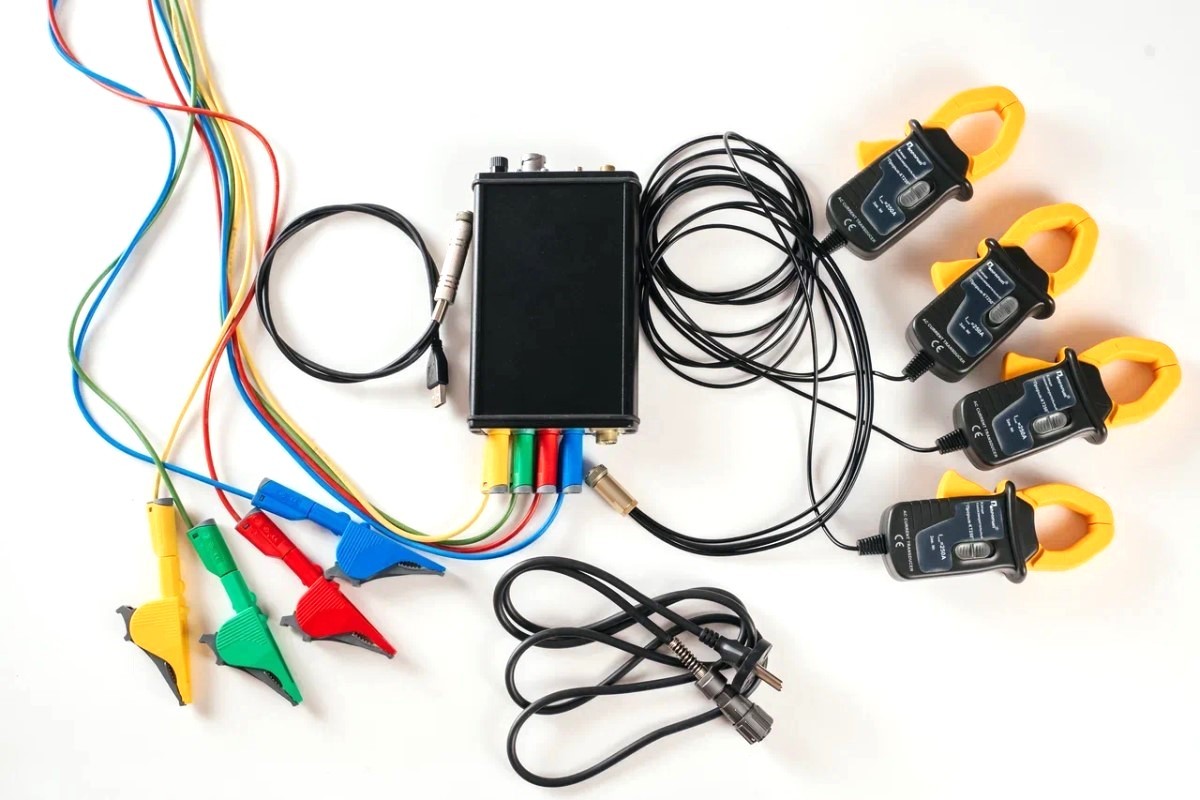

Прорыв-Т-А с токовыми клещами Прорыв-КТ250 и Прорыв-КТ800, фото 2

Прорыв-Т-А с токовыми клещами Прорыв-КТ250 и Прорыв-КТ800

Бренд: Прорыв НПП
Госреестр 58232-14
Межповерочный интервал 48 месяцев
Гарантия 3 года

Прибор «Прорыв-Т-А» в комплекте с токоизмерительными клещами номинального значения:

250 А, диапазон 10 А-300 А
800 А, диапазон 50 А-960 А

предназначен для измерения и регистрации характеристик напряжения, силы тока, активной, реактивной и полной мощности, а также временных характеристик и показателей качества электрической энергии (ПКЭ) в соответствии с ГОСТ 32144-2013, ГОСТ 33073-2014, ГОСТ 30804.4.30-2013, класс А, ГОСТ IEC 61000-4-30-2017 (пп. 5.1, 5.2, 5.3, 5.4, 5.5, 5.7, 5.8, 5.9, 5.10, 5.11, 5.12), класс А, в однофазных и трехфазных (трех- и четырехпроводных) электрических сетях и системах электроснабжения с номинальной частотой 50 Гц.

Электропитание приборов осуществляется напряжением переменного тока	в диапазоне от 85 В до 265 В и частотой в диапазоне от 45 Гц до 55 Гц.
Мощность, потребляемая прибором по цепям питания	не более 2 В·А.
Номинальное значение измеряемого фазного/междуфазного напряжения Uном определяется схемой подключения и может составлять:	220/(220·) В; (100/ ) /100 В.
Номинальное значение измеряемого среднеквадратического значения силы тока Iном определяется подключенными токоизмерительными клещами и может составлять:	250 А; 800 А;
Номинальное значение частоты электропитания fnom:	50 Гц
Предельные значения полной однофазной, трехфазной электрической мощности в заданной полосе частот S(f), В·А:	99000 (при Iном = 250 А) 316800 (при Iном = 800 А)
Предельные значения активной однофазной, трехфазной электрической мощности в заданной полосе частот P(f), В·А:	99000 (при Iном = 250 А) 316800 (при Iном = 800 А)
Предельные значения реактивной однофазной, трехфазной электрической мощности в заданной полосе частот Q(f), В·А:	99000 (при Iном = 250 А) 316800 (при Iном = 800 А)
Рабочие условия эксплуатации:	температура окружающей среды от -40 0С до +55 0С; относительная влажность не более 90 % при 30 0С; атмосферное давление от 70 кПа до 106,7 кПа.
Средний срок службы	не менее 10 лет.
Средняя наработка на отказ	не менее 70000 ч.

1. Прибор для измерения показателей качества электрической энергии Прорыв-Т-А - 1 шт.;
2. Клещи токоизмерительные Прорыв-КТ250 - 4 шт.;
3. Клещи токоизмерительные Прорыв-КТ800 (53 мм) - 4 шт.;
4. Зажим типа «крокодил» - 4 шт.;
5. Преобразователь интерфейса RS485-USB - 1 шт.;
6. Внешняя активная антенна (GPS/ГЛОНАСС) - 1 шт.;
7. Кабель соединительный - 4 шт.;
8. Кабель электропитания - 1 шт.;
9. Программное обеспечение - 1 шт.;
10. Упаковочная коробка - 1 шт.;
11. Формуляр - 1 шт.;
12. Методика поверки - 1 шт.;
13. Руководство пользователя - 1 шт.
