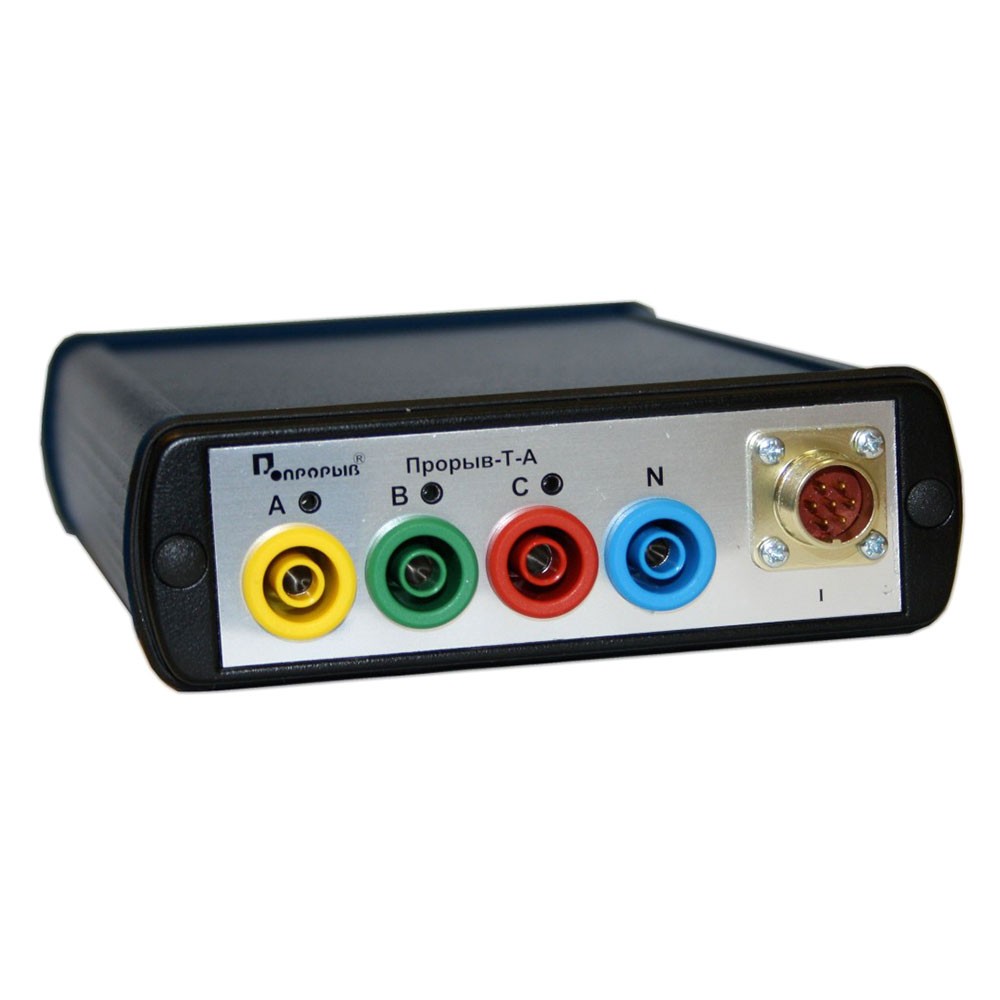

Прорыв-Т-А с токовыми клещами Прорыв-КТ5 и Прорыв-КТ800 прибор для измерения показателей качества электрической энергии

  • Бренд: Прорыв НПП
  • Госреестр 58232-14
  • Межповерочный интервал 48 месяцев
  • Гарантия 3 года

Прибор «Прорыв-Т-А» в комплекте с токоизмерительными клещами номинального значения:

  • 5 А, диапазон 0,1 А-10 А
  • 800 А, диапазон 10 А-960 А

предназначен для измерения и регистрации характеристик напряжения, силы тока, активной, реактивной и полной мощности, а также временных характеристик и  показателей качества электрической энергии (ПКЭ) в соответствии с ГОСТ 32144-2013, ГОСТ 33073-2014, ГОСТ 30804.4.30-2013, класс А, ГОСТ IEC 61000-4-30-2017 (пп. 5.1, 5.2, 5.3, 5.4, 5.5, 5.7, 5.8, 5.9, 5.10, 5.11, 5.12), класс А, в однофазных и трехфазных (трех- и четырехпроводных) электрических сетях и системах электроснабжения с номинальной частотой 50 Гц.

Наименование характеристики Диапазон измерений Пределы допускаемой погрешности: - абсолютной Δ; - относительной d, % - приведенной γ, %
Среднеквадратическое значение напряжения U, В от 0,1·Uном до 1,5·Uном; Uном определяется схемой подключения; Uном=220/ (220·√3) или Uном =100/√3/(100) ±0,1 (γ) (приведенная к номинальному значению напряжения)
Установившееся отклонение напряжения dUy, % от -20 до +20 ± 0,2 (Δ)
Положительное отклонение напряжения dU+, % от 0 до 50 ±0,1 (Δ)
Отрицательное отклонение напряжения dU--, % от 0 до 90 ±0,1 (Δ)
Частота переменного тока f, Гц от 42,5 до 57,5; номинальное значение измеряемого значения частоты fnom=50 Гц ±0,01 (Δ)
Отклонение частоты Δf, Гц от -7,5 до +7,5 ±0,01 (Δ)
Коэффициент несимметрии напряжения по обратной последовательности K2U, % от 0 до 25 ±0,15 (Δ)
Коэффициент несимметрии напряжения по нулевой последовательности K0U, % от 0 до 25 ±0,15 (Δ)
Суммарный коэффициент гармонических составляющих напряжения KU, % от 0 до 25 ±0,05 (Δ) при KU < 1,0 %
±5 (d) при KU ≥ 1,0 %
Коэффициент n-ой (n от 2 до 50) гармонической составляющей напряжения KU(n), % от 0 до 25 ±0,05 (Δ) при KU(n) < 1,0 %
±5 (d) при KU(n) ≥ 1,0 %
Коэффициент m-ой (m от 1 до 49) интергармонической составляющей напряжения KUig(m), % от 0 до 25 ± 0,05 (Δ) при KUig(m) < 1,0 %
±5 (d) при KUig(m) ≥ 1,0 %
Угол фазового сдвига между основными гармоническими составляющими входных напряжений ϕU, 0 от -180 до +180 ±1 (Δ)
Кратковременная доза фликера Pst, отн. ед. от 0,2 до 10,0 ±5 (d)
Длительная доза фликера Plt, отн. ед. от 0,2 до 10,0 ±5 (d)
Длительность провала напряжения Δtп, с от 0,01 до 60,00 ±0,01 (Δ)
Глубина провала напряжения dUпр, % от 10 до 100 ±0,1 (Δ)
Длительность временного перенапряжения ΔtперU, с от 0,01 до 60,00 ±0,01 (Δ)
Остаточное напряжение Ures, В от 10 до 200 ± 0,1 (γ) (приведенная к номинальному значению напряжения Uном)
Длительность1) прерывания напряжения Δtпр , с от 0,01 ±0,01 (Δ)
Среднеквадратическое2) значение силы переменного тока I, А от Iмин до 1,2·Iном (при Iном = 5 А от Iмин до 2·Iном) Iном определяется подключенными токоизмерительными клещами; при Iном=5 А Iмин =0,1 А; при Iном=800 А Iмин =50 А; ±1,0 (γ) (приведенная к максимальному значению силы тока)
Коэффициент2) искажения синусоидальнос­ти кривой тока (суммарный коэффициент гармонических составляющих тока) KI, % от 0 до 25 ±0,15 (Δ) при KI < 3,0 %
±5 (d) при KI ≥ 3,0 %
Коэффициент2) n-й (n от 2 до 50) гармонической состав­ляющей тока KI(n), % от 0 до 25 ±0,15 (Δ) при KI(n) < 3,0 %
±5 (d) при KI(n) ≥ 3,0 %
Коэффициент2) m-й (m от 1 до 49) интергармонической составляющей тока KIig(m), % от 0 до 25 ± 0,15 (Δ) при KIig(m) < 3,0 %
±5 (d) при KIig(m) ≥ 3,0 %
Угол2) фазового сдвига между основными гармоническими составляющими входных токов ϕI, 0 от -180 до +180 ±3 (Δ)
Фазовый угол2) между составляющими тока и напряжения ϕUI, 0 от -180 до +180 ±3 (Δ)
Полная электрическая мощность2) в заданной полосе частот S(f), В·А от (Iмин·U) до (1,2·Iном·U) (при Iном = 5 А от (Iмин·U) до (2·Iном·U)) ±3 (γ) (приведенная к Uном· Iмакс)
Активная электрическая мощность2) в заданной полосе частот P(f), Вт от (Iмин·U) до (1,2·Iном·U) (при Iном = 5 А от (Iмин·U) до (2·Iном·U)) ±3 (γ) (приведенная к Uном· Iмакс)
Реактивная электрическая мощность2) в заданной полосе частот Q(f), вар от (Iмин·U) до (1,2·Iном·U) (при Iном = 5 А от (Iмин·U) до (2·Iном·U)) ±3 (γ) (приведенная к Uном· Iмакс)
Информационные сигналы в электрической сети от Uном, % от 0 до 15 ±0,1 (γ) (приведенная к номинальному значению напряжения Uном)
Интервалы времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)» - ±6·10-6 (δ) (±0,5 с/сут) (основная погрешность)
Интервалы времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)» - ±6·10-6 (δ) (±0,5 с/сут) на каждые 10 ºС изменения температуры окружающей среды (дополнительная погрешность)
Пределы дополнительной температурной погрешности приборов при измерении параметров, приведенных в таблице 2 - 1/2 предела допускаемой основной погрешности на каждые 10 ºС изменения температуры окружающей среды

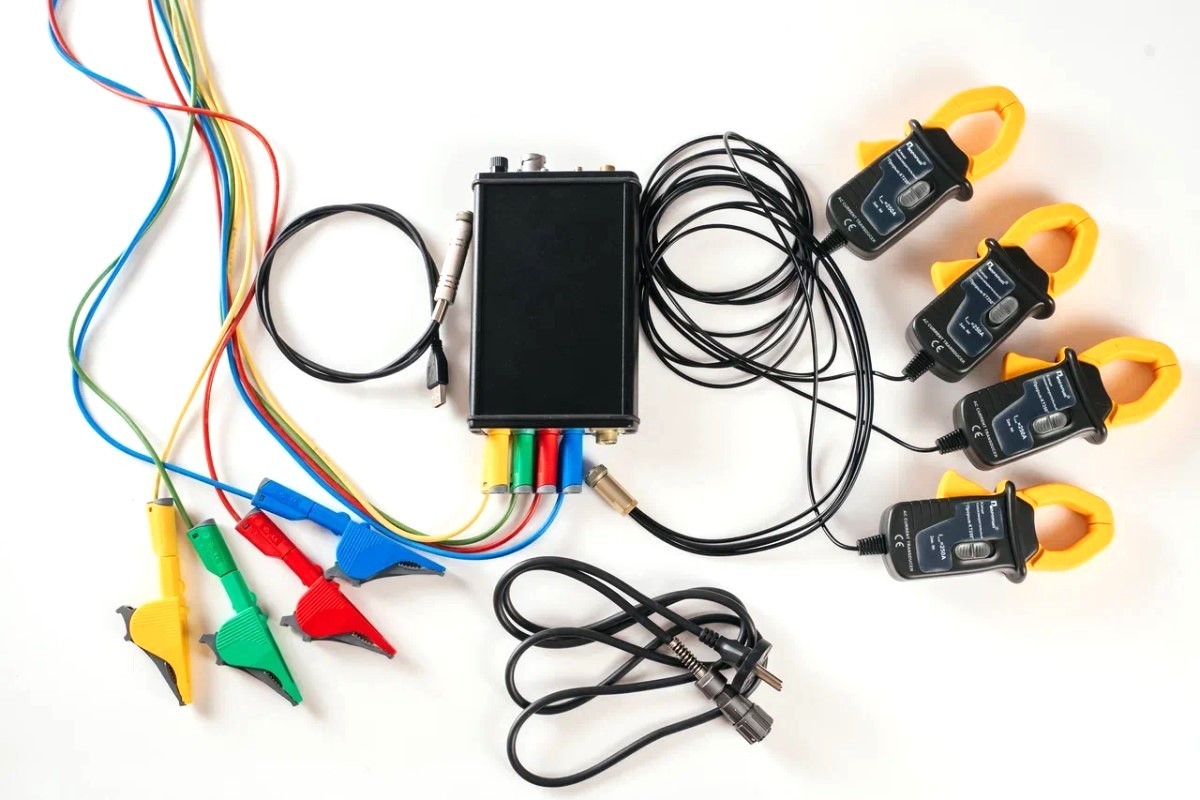

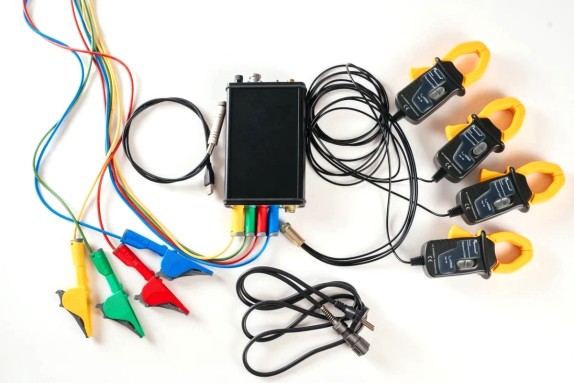

1 Прибор для измерения показателей качества электрической энергии Прорыв-Т-А - 1 шт.;
2 Клещи токоизмерительные Прорыв-КТ5 - 4 шт.;
3 Клещи токоизмерительные Прорыв-КТ800 - 4 шт.;
4 Зажим типа «крокодил» - 4 шт.;
5 Преобразователь интерфейса RS485-USB - 1 шт.;
6 Внешняя активная антенна (GPS/ГЛОНАСС) - 1 шт.;
7 Кабель соединительный - 4 шт.;
8 Кабель электропитания - 1 шт.;
9 Программное обеспечение - 1 шт.;
10 Упаковочная коробка - 1 шт.;
11 Формуляр - 1 шт.;
12 Методика поверки - 1 шт.;
13 Руководство пользователя - 1 шт.
