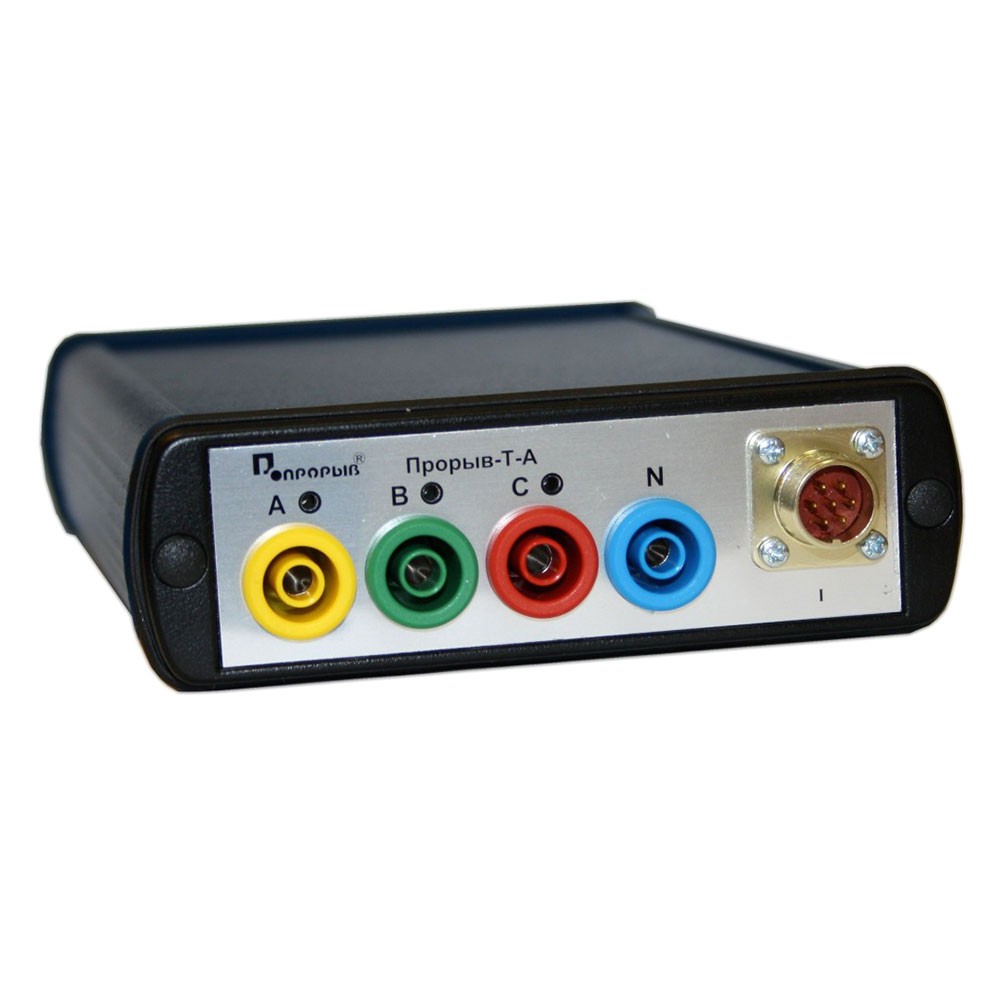

Назначение прибора для измерения показателей качества электрической энергии Прорыв-Т-А:
Приборы для измерения показателей качества электрической энергии Прорыв-Т-А предназначены для измерения и регистрации показателей качества электрической энергии, установленных ГОСТ 13109-97, ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008), класс А, показателей тока и мощности в целях оценки соответствия и государственного контроля показателей качества электрической энергии (ПКЭ) в однофазных и трехфазных (трех и четырехпроводных) электрических сетях и системах электроснабжения с номинальной частотой 50 Гц в соответствии с ГОСТ 32145-2013 (ГОСТ Р 53333-2008), ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
Достоинства нового прибора Прорыв-Т-А:
- Гарантия 3 года
- Межповерочный интервал 4 год
- Запись информации – не менее 30 дней
- Добавлены функции измерения: фликера, интергармоник, быстропротекающих процессов, встроенный синхронизатор времени
Измеряемые показатели качества электроэнергии прибора Прорыв-Т-А:
по ГОСТ Р 51317.4.30-2008
- Значение напряжения
- Частота
- Коэфициент несимметрии напряжения по обратной последовательности
- Коэфициент несимметрии напряжения по нулевой последовательности
- Коэфициент искажения синусоидальности кривой напряжения
- Коэфициент n-й гармонической составляющей напряжения
- Длительность временного перенапряжения
- Максимальное значение перенапряжения
- Длительность провалов напряжения
- Остаточное напряжение
по ГОСТ 13109-97
- Установившееся отклонение напряжения
- Отклонение частоты
- Коэффициент искажения синусоидальности кривой напряжения
- Коэффициент n-ой гармонической составляющей напряжения
- Коэффициент несимметрии напряжения по обратной последовательности
- Коэффициент несимметрии напряжения по нулевой последовательности
- Длительность провала напряжения
- Глубина провала напряжения
Показатели тока и мощности
- Действующее значение силы тока
- Коэффициент n-ой гармонической составляющей тока
- Суммарный коэффициент гармонических составляющих тока
- Фазовый угол между напряжением и током
- Полная электрическая мощность
- Активная электрическая мощность
- Реактивная электрическая мощность
| Параметр |
Значение |
| Номинальное значение измеряемого фазного/междуфазного напряжения Uном |
220/√3 В
(100/√3 ) /100 В |
| Номинальное значение измеряемого среднеквадратического значения силы тока Iном определяется подключенными токоизмерительными клещами и может составлять, А |
5; 250; 800; 3000 |
| Номинальное значение частоты электропитания fnom |
50 Гц |
| Пределы допускаемой основной относительной погрешности измерений интервалов времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)» |
±6·10-6 (±0,5 с/сут) |
| Пределы допускаемой дополнительной температурной погрешности приборов при измерении параметров, |
1/2 предела допускаемой основной погрешности на каждые 10 ºС изменения температуры окружающей среды |
| Пределы допускаемой дополнительной температурной погрешности измерений интервалов времени (хода часов) |
±6·10-6 (±0,5 с/сут) на каждые 10 ºС изменения температуры окружающей среды |
| Входное сопротивление по измерительным входам напряжения |
не менее 800 кОм |
| Входное сопротивление по измерительным входам тока |
не более 2 МОм |
| Максимальный диаметр охватываемого проводника токоизмерительными клещами |
жесткие токовые клещи - 23/53 мм
гибкие токовык клещи - 120 мм (уточнять при заказе)
|
| Электропитание |
осуществляется напряжением переменного тока в диапазоне от 85 В до 265 В и частотой в диапазоне от 45 Гц до 55 Гц |
| Средний срок службы |
не менее 10 лет |
| Наработка на отказ |
не менее 70000 часов |
| Габаритные размеры |
183х109х35 мм |
| Масса |
0,4 кг |
| Нормальное значение температуры окружающего воздуха |
плюс 20 ºС |
| Допускаемые отклонения от нормального значения |
±5 °С |
| Нормальная область значений относительной влажности воздуха |
от 30 до 80 % |
| Нормальная область значений атмосферного давления |
от 84 до 106 кПа |
| Нормальное значение напряжения питающей сети переменного тока |
220 В |
| Рабочая температура окружающего воздуха |
от минус 40 до плюс 55 °С |
| Рабочая относительная влажность воздуха, не более |
90 % при 30 °С |
1. Прибор для измерения показателей качества электрической энергии Прорыв-Т-А - 1 шт.;
2. Клещи токоизмерительные Прорыв-КТ800Р - 4 шт.;
3. Зажим типа «крокодил» - 4 шт.;
4. Преобразователь интерфейса RS485-USB - 1 шт.;
5. Внешняя активная антенна (GPS/ГЛОНАСС) - 1 шт.;
6. Кабель соединительный - 4 шт.;
7. Кабель электропитания - 1 шт.;
8. Программное обеспечение - 1 шт.;
9. Упаковочная коробка - 1 шт.;
10. Формуляр - 1 шт.;
11. Методика поверки - 1 шт.;
12. Руководство пользователя - 1 шт.
Документы Прорыв-Т-А с токовыми клещами Прорыв-КТ800Р:
Отзывы Прорыв-Т-А с токовыми клещами Прорыв-КТ800Р:
Пока нет отзывов.
550 000 ₽
поверкa включена в стоимость
