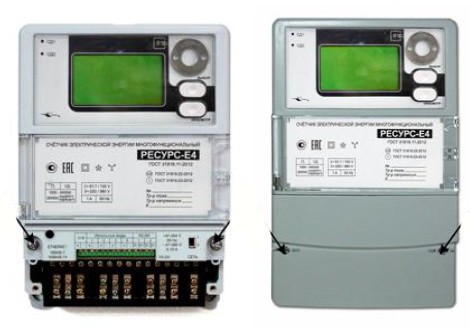

Ресурс-Е4-1 счетчик электрической энергии

Отличительные особенности счетчика электрической энергии многофункционального Ресурс-Е4:

• Совмещение функций счетчика электрической энергии и измерителя ПКЭ в одном приборе;
• Несколько независимо функционирующих коммуникационных интерфейсов;
• Поддержка основных стандартных протоколов передачи данных;
• Управление устройствами автоматики и телемеханики;
• Возможность модернизации прибора для соответствия ГОСТ Р 51317.4.30–2008 (класс А);
• Счётчик соответствует требованиям ГОСТ Р 52320–2005, ГОСТ Р 52323–2005, ГОСТ Р 52425–2005.

Функциональные возможности счетчика электрической энергии многофункционального Ресурс-Е4:

• Измерение активной электрической энергии по ГОСТ Р 52320–2005, ГОСТ Р 52323–2005
• Измерение реактивной электрической энергии по ГОСТ Р 52320–2005, ГОСТ Р 52425–2005;
• Измерение показателей качества электрической энергии (ПКЭ) по ГОСТ 13109–97 (ГОСТ Р 51317.4.30–2008);
• Измерение дозы фликера;
• Измерение параметров напряжения, силы тока, мощности и углов фазового сдвига;
• Учет электрической энергии по 48 тарифным зонам;
• Организация тарифного учета, предусматривающая составление 16 суточных расписаний, 16 недельных расписаний, 2 сезонных расписания и 64 особых дня;
• Архивирование результатов измерений энергии и максимальной мощности за сутки, за каждую тарифную зону суток, за расчетный период, за каждую тарифную зону расчетного периода;
• Архивирование результатов измерений параметров мощности в двух независимых массивах (профилях) с программируемым интервалом измерений;
• Регистратор результатов измерений ПКЭ, параметров напряжения, силы тока и углов фазовых сдвигов;
• Регистратор аварийных событий;
• Цифровой осциллограф;
• Web-интерфейс для просмотра настроек и оперативных результатов измерений.

Область применения счетчика электрической энергии многофункционального Ресурс-Е4-1:

• Учет электрической энергии;
• Непрерывный мониторинг качества электрической энергии;
• Анализ качества электрической энергии;
• Автоматизированные информационно-измерительные системы коммерческого учета электрической энергии (АИИС КУЭ);
• Автоматизированные информационно-измерительные системы контроля качества электрической энергии (АИИС КЭ);
• Системы автоматики и телемеханики.

Измеряемые параметры счетчика электрической энергии многофункционального Ресурс-Е4-1:

Параметры электрической энергии:

• Активная энергия прямого и обратного направления;
• Реактивная энергия в каждом из четырех квадрантов;
• Полная энергия прямого и обратного направления;
• Энергия потерь.

ПКЭ:

• Установившееся отклонение напряжения;
• Отклонение частоты;
• Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
• Коэффициент искажения синусоидальности напряжения;
• Коэффициент n-ой гармонической составляющей напряжения;
• Длительность и глубина провала напряжения;
• Длительность и коэффициент временного перенапряжения;
• Кратковременная и длительная дозы фликера.

Параметры напряжения:

• Действующие значения фазных и междуфазных напряжений;
• Действующие значения симметричных составляющих напряжения;
• Значение частоты.

Параметры силы тока:

• Действующее значение силы тока;
• Действующие значения симметричных составляющих силы тока;
• Коэффициент искажения синусоидальности силы тока;
• Коэффициент n-ой гармонической составляющей силы тока.

Параметры угла фазового сдвига:

• Угол фазового сдвига между напряжением и током основной частоты;
• Угол фазового сдвига между n-ми гармоническими составляющими напряжения и силы тока;
• Угол фазового сдвига между симметричными составляющими напряжений и токов.

Параметры мощности:

• Активная фазная и трехфазная мощность;
• Активная фазная и трехфазная мощность n-ых гармонических составляющих;
• Активная мощность обратной и нулевой последовательностей;
• Реактивная фазная и трехфазная мощность;
• Полная фазная и трехфазная мощность.

Структура условного обозначения с указанием модификации счетчика электрической энергии многофункционального Ресурс-Е4-1:

Счетчик электрической энергии многофункциональный «Ресурс-Е4 . . . . », где

«Ресурс-Е4» – обозначение типа счетчика

«5» – номинальный ток
символом «1» обозначается номинальный ток 1 А
символом «5» обозначается номинальный ток 5 А

«А» – класс характеристик процесса измерений по ГОСТ 30804.4.30-2013
символом «А» обозначается класс А
символом «S» обозначается класс S

«в» – вариант конструктивного исполнения
символом «в» обозначается счетчик для щитового монтажа
символом «н» обозначается счетчик для навесного монтажа

«Bt» – вид беспроводного интерфейса
символом «Bt» обозначается счетчик с интерфейсом Bluetooth
отсутствием символа обозначается оптический порт
