ПАРМА Т400 класс исп S преобразователь 3-х фазный измерительный многофункциональный

Описание в PDF

Бренд: Парма
Страна бренда: Россия
Госреестр 79473-20
Межповерочный интервал 60 месяцев
Гарантия 18 месяцев

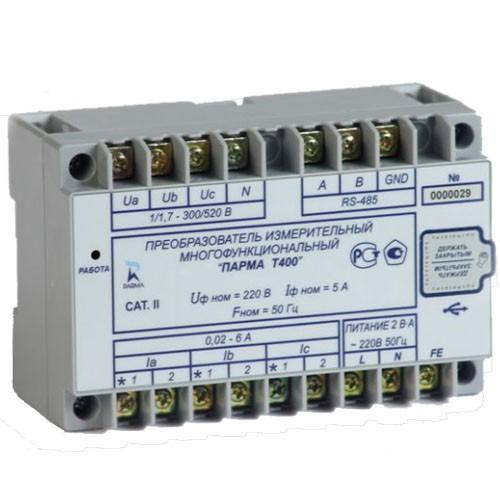

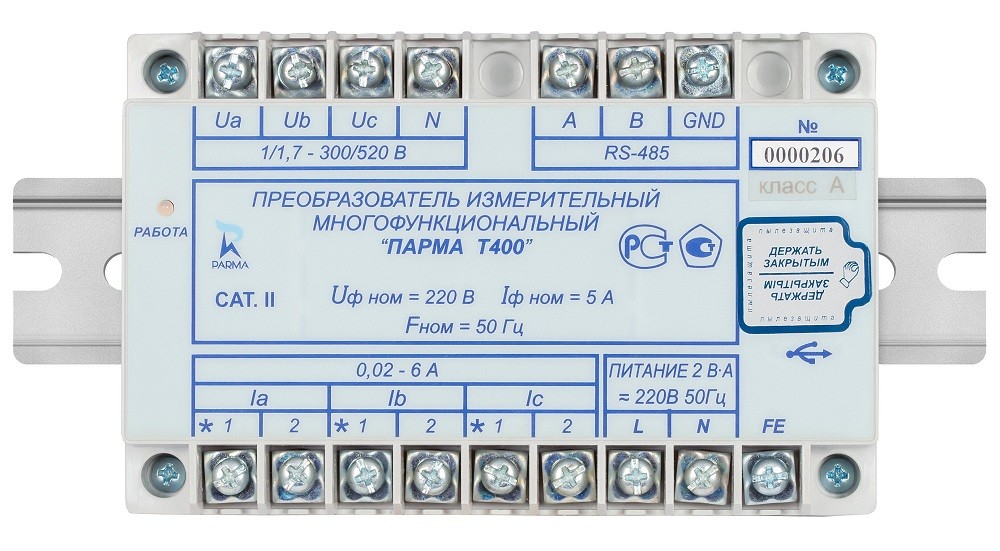

Измерительный преобразователь Парма Т400 S

Возможности и преимущества.

Многофункциональный измерительный преобразователь Парма Т400 обеспечивает одновременное измерение параметров электрической энергии, преобразование информации в цифровой код, передачу данных на микроконтроллер через последовательный интерфейс RS-485 (протоколы MODBUS RTU, MODBUS ASCII, МЭК 60870-5-101).

Область применения измерительного преобразователя Парма Т400

в электрических сетях напряжением ≤0,4 кВ непосредственно, или относительно вторичного трансформатора,
в сетях среднего и высокого напряжения в качестве элемента нижнего уровня,
в системах АИИС на объектах производства, преобразования, передачи и распределения электроэнергии в электроэнергетике и различных отраслях промышленности.

Принцип действия Т400 основан на одновременном измерении параметров электрической энергии, преобразовании измерительной информации в цифровой код с последующей передачей на микроконтроллер через последовательный интерфейс RS-485 по одному из протоколов MODBUS RTU, MODBUS ASCII или МЭК 60870-5-101.

Скорость обмена данными по основному интерфейсу RS-485: 9600, 19200, 38400 бод (программируется).

Т400 выпускаются двух классов, класс А – повышенной точности (Парма Т400 A), и класс S – менее точные(Парма Т400 S).

Особенности

высокие точность и быстродействие;
универсальность – возможность использования для цепей с номинальным напряжением 57,74 и 220 В;
3 измерительных канала по току и напряжению;
привязка измерений к меткам времени;
передач информации на верхний уровень АИИС – по запросу;
служебный интерфейс USB для конфигурации и диагностики преобразователя через компьютер;
возможность монтажа как на DIN-рейку, так и на панель;
малые габариты;
большая надежность и приемлемая цена.

Технические характеристики преобразователя ПармаТ400 S

Действующее значение напряжения переменного тока (фазного) (Uф)
Диапазон измерений	от 1 до 300 В
Пределы допускаемой основной погрешности (D – абсолютной, γ – относительной)	От 1 до 100 В D=±0,1	От 100 до 300 В γ=±0,15 %
Действующее значение междуфазного напряжения (Uмф)
Диапазон измерений	от 1,7 до 520 В
Пределы допускаемой основной погрешности (D – абсолютной, γ – относительной)	От 1 до 100 В D=±0,15	От 100 до 300 В γ=±0,15 %
Действующее значение напряжения нулевой последовательности (U0)
Диапазон измерений	от 1 до 300 В
Пределы допускаемой основной погрешности (D – абсолютной, γ – относительной)	От 0 до 100 В D=±0,1	От 100 до 300 В γ=±0,15 %
Частота переменного тока (f)
Диапазон измерений	от 40 до 60 Гц
Пределы допускаемой основной погрешности	От 45 до 55 Гц: ∆=±0,01
Действующее значение силы переменного тока (фазного) (Iф)
Диапазон измерений	от 0,02 до 6 А
Пределы допускаемой основной погрешности (D – абсолютной, γ – относительной)	От 0,02 до 2 А D=±0,005	От 3 до 6 А γ=±0,15 %
Действующее значение тока нулевой последовательности (I0)
Диапазон измерений	от 0,02 до 6 А
Пределы допускаемой основной погрешности (D – абсолютной, γ – относительной)	От 0,02 до 2 А D=±0,005	От 3 до 6 А γ=±0,15 %
Активная мощность (P)
Диапазон измерений по одной фазе	от 0 до 1800 Вт
Пределы допускаемой основной погрешности (D – абсолютной, γ – относительной) по одной фазе	От 0 до 500 Вт D=±1,25	От 500,1 до 1800 Вт γ=±0,25 %
Диапазон измерений по трем фазам	от 0 до 5400 Вт
Пределы допускаемой основной погрешности (D – абсолютной, γ – относительной) по трем фазам	От 0 до 1500 Вт D=±1,25	От 1500,1 до 5400 Вт γ=±0,25 %
Реактивная мощность
Диапазон измерений по одной фазе	от 0 до 1800 Вар
Пределы допускаемой основной погрешности (D – абсолютной, γ – относительной) по одной фазе	От 0 до 500 Вар D=±1,25	От 500,1 до 1800 Вар γ=±0,25 %
Диапазон измерений по трем фазам	от 0 до 5400 Вар
Пределы допускаемой основной погрешности (D – абсолютной, γ – относительной) по трем фазам	От 0 до 1500 Вар D=±1,25	От 1500,1 до 5400 Вар γ=±0,25 %
Полная мощность (S)
Диапазон измерений по одной фазе	от 0 до 1800 В∙А
Пределы допускаемой основной погрешности (D – абсолютной, γ – относительной) по одной фазе	От 0 до 500 В∙А D=±1,25	От 500,1 до 1800 В∙А γ=±0,25 %
Диапазон измерений по трем фазам	от 0 до 5400 В∙А
Пределы допускаемой основной погрешности (D – абсолютной, γ – относительной) по трем фазам	От 0 до 1500 В∙А D=±1,25	От 1500,1 до 5400 В∙А γ=±0,25 %

Габариты и масса

Размеры, мм (измерительный блок) 140 х 90 х 65

Масса кг 0,8

1. Преобразователь измерительный многофункциональный ПАРМА Т400 класс исп S – 1 шт.;
2. Формуляр РА1.016.000 ФО – 1 экз.;
3. Компакт-диск с ПО и руководством по эксплуатации РА1.016.000РЭ – 1 шт.;
4. Наклейка – 5 шт.;
5. Упаковочная коробка – 1 шт.
