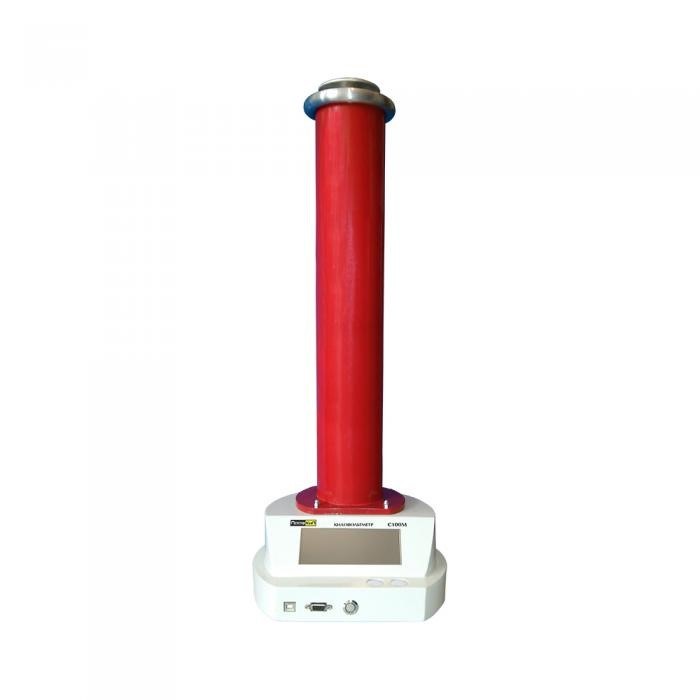

Киловольтметр ПрофКиП С100М предназначен для измерения высокого напряжения постоянного и переменного тока, двухпредельный.
| Основные технические характеристики киловольтметра ПрофКиП С100М | |
|
Параметры |
Значения |
|
Диапазон измерения действующих значений напряжения переменного тока частотой 50 Гц |
1.000 кВ … 75.00 кВ |
|
Диапазон измерения напряжения постоянного тока |
1.000 кВ … 100.0 кВ |
|
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц 1.000 кВ … 21.000 кВ 21.01 кВ … 75.00 кВ |
± [0.3 + 0.03 ( |Xк/x | - 1)]% ±[0.3 + 0.01 ( | Xк/x | - 1)]% |
|
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока 1.000 кВ … 25.000 кВ 25.01 кВ … 100.00 кВ |
±[0.3 + 0.03 ( | Xк/x | - 1)]% ±[0.3 + 0.01( | Xк/x | - 1)]% |
|
Входное сопротивление постоянному току |
600 Мом ±2% |
|
Время установления рабочего режима |
не более 5.0 с |
|
Количество диапазонов измерения |
2 |
|
Режим переключения пределов измерения |
автоматический |
|
Максимальное время работы |
8 часов с последующим отключением на 1 час |
| Рабочие условия применения киловольтметра ПрофКиП С100М: | |
|
Температура окружающего воздуха |
5°С … 40°С |
|
Относительная влажность воздуха |
30% … 80% |
|
Атмосферное давление |
84 кПа … 106.7 кПа |
| Общие данные киловольтметра ПрофКиП С100М: | |
|
Средняя наработка на отказ |
не менее 8 000 часов |
|
Средний срок службы |
не менее 7 лет |
|
Степень защиты |
IP54 |
|
Питание |
220 В ±22 В, 50 Гц ±0.5 Гц |
|
Максимальная потребляемая мощность |
20 ВА |
|
Габаритные размер |
250х220х685 мм |
| Вес | 5 кг |
