СКВ-10 киловольтметр цифровой

Код: 033900

Описание в PDF

Бренд: НИИЭМП
Страна бренда: Россия

Официальный дилер
Госреестр 82249-21
Межповерочный интервал 12 месяцев
Гарантия 1 год

Киловольтметры СКВ-10 предназначены для измерений напряжений постоянного тока и действующих значений напряжений переменного тока. Киловольтметры могут использоваться для поверки измерительных трансформаторов, киловольтметров, технического обслуживания, ремонта, наладки, испытаний различных энергоустановок, как в лабораторных, так и в полевых условиях. Предел измерений напряжений постоянного тока: до 10 кВ

Киловольтметры выпускаются в 4-х вариантах исполнения с разными классами точности ("0,25" и "0,5"):

вариант исполнения: "И" - исходный: в состав киловольтметра входят: ДНВ и блок измерительный (БИ);
вариант исполнения: "Н" - настольный: блок в виде настольного пластмассового приборного корпуса, по конструктиву аналогичного БИ;
вариант исполнения: "Г" - гаджет: в виде планшета или ПК с установленным ПО обмена с БИ через USB и (или) Bluetooth – интерфейсы;

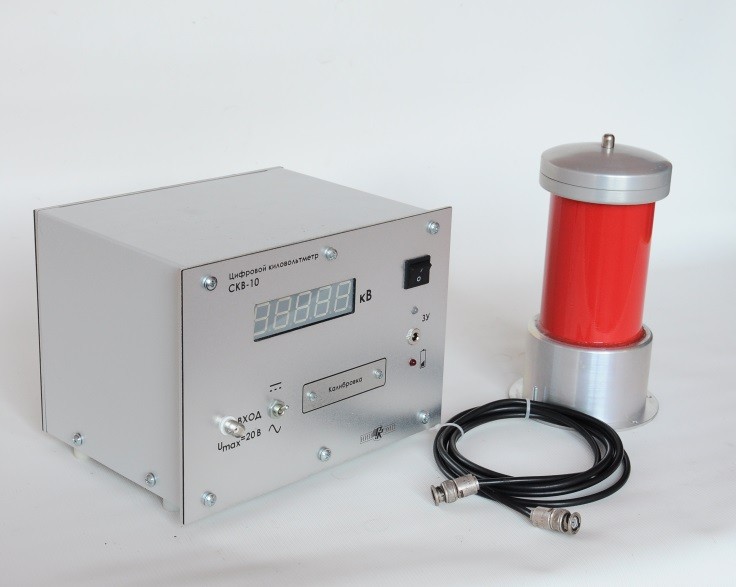

вариант исполнения: "СТ" - стационарный: представляет собой металлический приборный конструктив, предназначенный для установки в стойку или стенд;

Конструктивно ДНВ выполнен в цилиндрическом электроизоляционном корпусе, заполненном кремневым наполнителем, с высоковольтным электродом для не коронирующего подключения и металлического основания. Внутри корпуса размещены плечи высокого и низкого напряжений, состоящие из емкостно-омических сборок.

ДНВ выполняет масштабное преобразование высокого напряжение в низкое. Входной разъем БИ подключается непосредственно к выходному разъему ДНВ. Подключение БИ к ДНВ может осуществляться через штатный измерительный кабель. БИ выполняет измерение, коррекцию, расчет и отображение напряжения на входе ДНВ по его выходному напряжению. С БИ сигнал может передаваться на компьютер со специальным ПО или УУИ по интерфейсу USB или Bluetooth. Электропитание БИ осуществляется от встроенного аккумулятора.

1. Делитель напряжения высоковольтный ДНВ * - 1 шт.;
2. Блок измерительный (с антенной и адаптером BNC) - 1 шт.;
3. Зарядное устройство - 1 шт.;
4. Кабель интерфейсный USB 2.0 (длина до 1,8 м) - 1 шт.;
5. Кабель измерительный (длина до 5 м) *** - 1 шт.;
6. Провод заземления (длиной 2 м) - 2 шт.;
7. USB-флэш с Руководством по эксплуатации и ПО для USB и Bluetooth – интерфейсов, а также для ОС Windows и Android - 1 шт.;
8. Руководство по эксплуатации - 1 шт.;
9. Ящик упаковочный - 1 шт.;
10. Планшет (при использовании планшета в варианте исполнения УУИ - "Г")** - 1 шт.;
11. Устройство управления и индикации в исполнениях "Н" или "СТ" (с антенной) ** - 1 шт.;
12. Модуль интерфейса Bluetooth** - 1 шт.

Примечания:
* Поставляется в соответствии с предельным значением измеряемого напряжения
** Поставляется в соответствии с вариантом исполнения
*** Основным является непосредственное подключение выходного (низковольтного) разъёма ДНВ к входному измерительному разъему БИ. Допускается соединение выходного разъема ДНВ и измерительного разъема БИ через кабель измерительный длинной до 5 м, но при этом возможно увеличение погрешности измерений напряжений на переменном токе 50 Гц.
