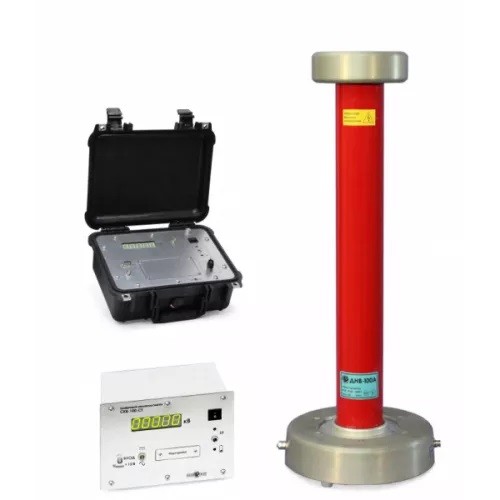

СКВ-100 киловольтметр цифровой

Код: 033899

Описание в PDF

Бренд: НИИЭМП
Страна бренда: Россия

Официальный дилер
Госреестр 82249-21
Гарантия 1 год

Киловольтметры СКВ-100 предназначены для измерений напряжений постоянного тока и действующих значений напряжений переменного тока. Киловольтметры могут использоваться для поверки измерительных трансформаторов, киловольтметров, технического обслуживания, ремонта, наладки, испытаний различных энергоустановок, как в лабораторных, так и в полевых условиях. Предел измерений напряжений постоянного тока: до 100 кВ

Киловольтметры выпускаются в 4-х вариантах исполнения с разными классами точности ("0,25" и "0,5"):

вариант исполнения: "И" - исходный: в состав киловольтметра входят: ДНВ и блок измерительный (БИ);
вариант исполнения: "Н" - настольный: блок в виде настольного пластмассового приборного корпуса, по конструктиву аналогичного БИ;
вариант исполнения: "Г" - гаджет: в виде планшета или ПК с установленным ПО обмена с БИ через USB и (или) Bluetooth – интерфейсы;
вариант исполнения: "СТ" - стационарный: представляет собой металлический приборный конструктив, предназначенный для установки в стойку или стенд;

Конструктивно ДНВ выполнен в цилиндрическом электроизоляционном корпусе, заполненном кремневым наполнителем, с высоковольтным электродом для не коронирующего подключения и металлического основания. Внутри корпуса размещены плечи высокого и низкого напряжений, состоящие из емкостно-омических сборок.

ДНВ выполняет масштабное преобразование высокого напряжение в низкое. Входной разъем БИ подключается непосредственно к выходному разъему ДНВ. Подключение БИ к ДНВ может осуществляться через штатный измерительный кабель. БИ выполняет измерение, коррекцию, расчет и отображение напряжения на входе ДНВ по его выходному напряжению. С БИ сигнал может передаваться на компьютер со специальным ПО или УУИ по интерфейсу USB или Bluetooth. Электропитание БИ осуществляется от встроенного аккумулятора.

Модель	Вариант исполнения	Погрешность
ВАРИАНТЫ ИСПОЛНЕНИЯ ЦИФРОВОГО КИЛОВОЛЬТМЕТРА СКВ-100
СКВ-100-И-0,5	исходный	± 0,5%
СКВ-100-И-0,25	исходный	± 0,25%
СКВ-100-Н-0,5	настольный	± 0,5%
СКВ-100-Н-0,25	настольный	± 0,25%
СКВ-100-СТ-0,5	стационарный	± 0,5%
СКВ-100-СТ-0,25	стационарный	± 0,25%
СКВ-100-Г-0,5	гаджет	± 0,5%
СКВ-100-Г-0,25	гаджет	± 0,25%
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр		Значение
Диапазон измерений напряжений постоянного тока, кВ		от 1 до 100
Диапазон измерений напряжения переменного тока, кВ		от 1 до 70
Пределы допускаемой относительной погрешности измерений напряжения постоянного и переменного тока, %		±(0,25+0,125 х [(Uп/Uх)-1])* или ±(0,5+0,25 х [(Uп/Uх)-1])*
Номинальная частота переменного тока, Гц		50
Условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа		от +15 до +25 от 10 до 80 от 84 до 106
Габаритные размеры ДНВ-100А (В×Д×Г), мм, не более		740 х 250 х 290
Габаритные размеры блока измерительного (В×Ш×Г, без учета антенны), мм, не более		55 х 205 х 200
Габаритные размеры УУИ (В×Ш×Г, без учета антенны), мм, не более - в исполнении «Н» - в исполнении «СТ»		55 х 205 х 200 180 х 240 х 210
Габаритные размеры в полной комплектации в транспортной таре (В×Ш×Г), мм, не более		410 х 880 х 260
Масса ДНВ-100А, кг, не более		10,0
Масса блока измерительного, кг, не более		1,5
Масса УУИ, кг, не более - в исполнении «Н» - в исполнении «СТ»		1,5 3,0
Масса в полной комплектации в транспортной таре, кг, не более		25,0

* Основным является непосредственное подключение выходного (низковольтного) разъёма ДНВ к входному измерительному разъему БИ. Допускается соединение выходного разъема ДНВ и измерительного разъема БИ через кабель измерительный РУКЮ 685641.031 длинной до 5 м, но при этом возможно увеличение погрешности измерений напряжений на переменном токе 50 Гц.

1. Делитель напряжения высоковольтный ДНВ-100А - 1 шт.;
2. Блок измерительный РУКЮ.411116.008 (с антенной и адаптером BNC) - 1 шт.;
3. Зарядное устройство - 1 шт.;
4. Кабель интерфейсный USB 2.0 (длина до 1,8 м) - 1 шт.;
5. Кабель измерительный РУКЮ 685641.031 (длина до 5 м) - 1 шт.;
6. Провод заземления (длиной 2 м) РУКЮ.685666.002 - 2 шт.;
7. USB-флэш РУКЮ.00 464 с Руководством по эксплуатации киловольтметров СКВ РУКЮ 411116.001РЭ и ПО для USB и Bluetooth – интерфейсов, а также для ОС Windows и Android - 1 шт.;
8. Планшет (при использовании планшета в варианте исполнения УУИ - "Г") - 1 шт. (для СКВ-100-Г-0,5, СКВ-100-Г-0,25);
9. Устройство управления и индикации в исполнении "Н" РУКЮ 464425.001 (с антенной) - 1 шт. (для СКВ-100-Н-0,5, СКВ-100-Н-0,25);
10. Устройство управления и индикации в исполнении"СТ" РУКЮ 464422.001 (с антенной) - 1 шт. (дляСКВ-100-СТ-0,5, СКВ-100-СТ-0,25);
11. Модуль интерфейса Bluetooth - 1 шт. (для СКВ-100-Г-0,5, СКВ-100-Г-0,25);
12. Руководство по эксплуатации - 1 шт.;
13. Ящик упаковочный - 1 шт.
