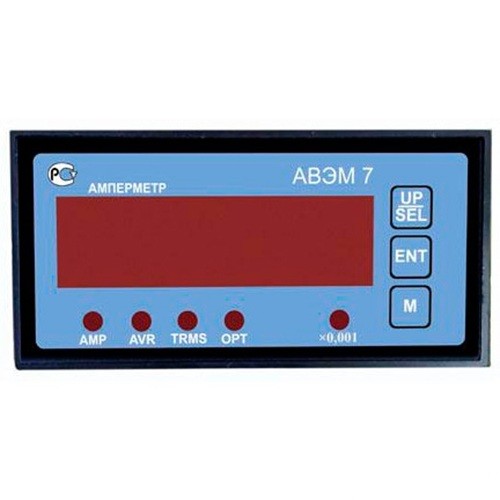

АВЭМ-7-100-50-RS-220В-1 амперметр

Код: 005834

Описание в PDF

Бренд: Авиаагрегат-Н
Страна бренда: Россия
Госреестр 75971-19
Межповерочный интервал 72 месяца
Гарантия 1 год

Назначение амперметра АВЭМ-7:

Приборы измерительные АВЭМ-7 предназначены для измерений силы постоянного и переменного тока.

Описание амперметра АВЭМ-7:

Приборы измерительные АВЭМ-7 представляют собой комбинацию измерительных шунтов и подключенного к их выходам измерительного блока, размещенных в одном корпусе.

Принцип действия приборов заключается в пропускании измеряемого тока через измерительный шунт, и последующем измерении падения напряжения на шунте. Измерительный блок преобразовывает входной аналоговый сигнал напряжения на шунте с помощью АЦП в цифровой код, обрабатывает его и отображает результаты измерений на цифровом индикаторе.

Результаты измерений также могут быть переданы на внешний ПК через гальванически развязанный интерфейс связи RS-485 или оптоволоконную линию связи (в зависимости от модификации прибора, уточняется при заказе) .

В приборе предусмотрена передача сигнала о достижении тока уставки на внешние устройства при помощи электромагнитного реле (дискретный выход). Наличие дискретного выхода позволяет использовать прибор в системах автоматизации и контроля. Параметры срабатывания сигнального реле настраиваются через меню.

Амперметр АВЭМ-7 доступен для заказа в нескольких исполнениях. Информация о модификации прибора содержится в коде полного условного обозначения (коде заказа):

АВЭМ-7 – A – f – Int – U – c , где:

A – верхний предел диапазона измерений, мА:
100 – 100 мА, информация на дисплее отображается в миллиамперах;
5000 – 5 А, информация на дисплее отображается в амперах.

f – диапазон частот измеряемого сигнала:

50 – от 40 до 60 Гц;
400 – от 40 до 400 Гц;
Если параметр не указан, принимается 50.

Int – тип интерфейса:

RS – интерфейс RS-485;
OPT – оптоволоконная линия связи;
Если параметр не указан, принимается RS.

U – напряжение питания:

5В - (5±0,2) В постоянного тока;
12В - (12±3) В постоянного тока;
24В - (24±6) В постоянного тока;
220В - напряжение переменного тока от 110 до 260 В частотой (50±5) Гц;
220У - напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В;
Если параметр не указан, принимается 220 В.

c – класс точности:

0,5;
1;
Если параметр не указан, принимается 1.

Модель	Вид тока	Диапазон измерений, мА	Класса точности	Входное сопротивление постоянному току, Ом	Напряжение питания	Тип интерфейса	Относительная погрешность, %
АВЭМ-7-100-50-RS-5В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(5±0,2) В напряжение постоянного тока	Интерфейс RS-485	±0,5
	переменный	0,03-100
АВЭМ-7-5000-50-RS-5В-0,5	постоянный	50 - 5000	0,5	0,05	(5±0,2) В напряжение постоянного тока	Интерфейс RS-485	±0,5
	переменный
АВЭМ-7-100-400-RS-5В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(5±0,2) В напряжение постоянного тока	Интерфейс RS-485	±0,5
	переменный	0,03-100					±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-RS-5В-0,5	постоянный	50 - 5000	0,5	0,05	(5±0,2) В напряжение постоянного тока	Интерфейс RS-485	±0,5
	переменный						±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-OPT-5В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(5±0,2) В напряжение постоянного тока	Оптоволоконная линия связи	±0,5
	переменный	0,03-100
АВЭМ-7-5000-50-OPT-5В-0,5	постоянный	50 - 5000	0,5	0,05	(5±0,2) В напряжение постоянного тока	Оптоволоконная линия связи	±0,5
	переменный
АВЭМ-7-100-400-OPT-5В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(5±0,2) В напряжение постоянного тока	Оптоволоконная линия связи	±0,5
	переменный	0,03-100					±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-OPT-5В-0,5	постоянный	50 - 5000	0,5	0,05	(5±0,2) В напряжение постоянного тока	Оптоволоконная линия связи	±0,5
	переменный						±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-RS-12В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(12±3) В напряжение постоянного тока	Интерфейс RS-485	±0,5
	переменный	0,03-100
АВЭМ-7-5000-50-RS-12В-0,5	постоянный	50 - 5000	0,5	0,05	(12±3) В напряжение постоянного тока	Интерфейс RS-485	±0,5
	переменный
АВЭМ-7-100-400-RS-12В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(12±3) В напряжение постоянного тока	Интерфейс RS-485	±0,5
	переменный	0,03-100					±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-RS-12В-0,5	постоянный	50 - 5000	0,5	0,05	(12±3) В напряжение постоянного тока	Интерфейс RS-485	±0,5
	переменный						±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-OPT-12В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(12±3) В напряжение постоянного тока	Оптоволоконная линия связи	±0,5
	переменный	0,03-100
АВЭМ-7-5000-50-OPT-12В-0,5	постоянный	50 - 5000	0,5	0,05	(12±3) В напряжение постоянного тока	Оптоволоконная линия связи	±0,5
	переменный
АВЭМ-7-100-400-OPT-12В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(12±3) В напряжение постоянного тока	Оптоволоконная линия связи	±0,5
	переменный	0,03-100					±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-OPT-12В-0,5	постоянный	50 - 5000	0,5	0,05	(12±3) В напряжение постоянного тока	Оптоволоконная линия связи	±0,5
	переменный						±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-RS-24В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(24±6) В напряжение постоянного тока	Интерфейс RS-485	±0,5
	переменный	0,03-100
АВЭМ-7-5000-50-RS-24В-0,5	постоянный	50 - 5000	0,5	0,05	(24±6) В напряжение постоянного тока	Интерфейс RS-485	±0,5
	переменный
АВЭМ-7-100-400-RS-24В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(24±6) В напряжение постоянного тока	Интерфейс RS-485	±0,5
	переменный	0,03-100					±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-RS-24В-0,5	постоянный	50 - 5000	0,5	0,05	(24±6) В напряжение постоянного тока	Интерфейс RS-485	±0,5
	переменный						±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-OPT-24В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(24±6) В напряжение постоянного тока	Оптоволоконная линия связи	±0,5
	переменный	0,03-100
АВЭМ-7-5000-50-OPT-24В-0,5	постоянный	50 - 5000	0,5	0,05	(24±6) В напряжение постоянного тока	Оптоволоконная линия связи	±0,5
	переменный
АВЭМ-7-100-400-OPT-24В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(24±6) В напряжение постоянного тока	Оптоволоконная линия связи	±0,5
	переменный	0,03-100					±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-OPT-24В-0,5	постоянный	50 - 5000	0,5	0,05	(24±6) В напряжение постоянного тока	Оптоволоконная линия связи	±0,5
	переменный						±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-RS-220В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Интерфейс RS-485	±0,5
	переменный	0,03-100
АВЭМ-7-5000-50-RS-220В-0,5	постоянный	50 - 5000	0,5	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Интерфейс RS-485	±0,5
	переменный
АВЭМ-7-100-400-RS-220В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Интерфейс RS-485	±0,5
	переменный	0,03-100					±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-RS-220В-0,5	постоянный	50 - 5000	0,5	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Интерфейс RS-485	±0,5
	переменный						±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-OPT-220В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Оптоволоконная линия связи	±0,5
	переменный	0,03-100
АВЭМ-7-5000-50-OPT-220В-0,5	постоянный	50 - 5000	0,5	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Оптоволоконная линия связи	±0,5
	переменный
АВЭМ-7-100-400-OPT-220В-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Оптоволоконная линия связи	±0,5
	переменный	0,03-100					±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-OPT-220В-0,5	постоянный	50 - 5000	0,5	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Оптоволоконная линия связи	±0,5
	переменный						±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-RS-220У-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Интерфейс RS-485	±0,5
	переменный	0,03-100
АВЭМ-7-5000-50-RS-220У-0,5	постоянный	50 - 5000	0,5	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Интерфейс RS-485	±0,5
	переменный
АВЭМ-7-100-400-RS-220У-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Интерфейс RS-485	±0,5
	переменный	0,03-100					±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-RS-220У-0,5	постоянный	50 - 5000	0,5	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Интерфейс RS-485	±0,5
	переменный						±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-OPT-220У-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Оптоволоконная линия связи	±0,5
	переменный	0,03-100
АВЭМ-7-5000-50-OPT-220У-0,5	постоянный	50 - 5000	0,5	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Оптоволоконная линия связи	±0,5
	переменный
АВЭМ-7-100-400-OPT-220У-0,5	постоянный	0,002 - 100	0,5	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Оптоволоконная линия связи	±0,5
	переменный	0,03-100					±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-OPT-220У-0,5	постоянный	50 - 5000	0,5	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Оптоволоконная линия связи	±0,5
	переменный						±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-RS-5В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(5±0,2) В напряжение постоянного тока	Интерфейс RS-485	±1
	переменный	0,03-100
АВЭМ-7-5000-50-RS-5В-1	постоянный	50 - 5000	1	0,05	(5±0,2) В напряжение постоянного тока	Интерфейс RS-485	±1
	переменный
АВЭМ-7-100-400-RS-5В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(5±0,2) В напряжение постоянного тока	Интерфейс RS-485	±1
	переменный	0,03-100					±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-RS-5В-1	постоянный	50 - 5000	1	0,05	(5±0,2) В напряжение постоянного тока	Интерфейс RS-485	±1
	переменный						±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-OPT-5В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(5±0,2) В напряжение постоянного тока	Оптоволоконная линия связи	±1
	переменный	0,03-100
АВЭМ-7-5000-50-OPT-5В-1	постоянный	50 - 5000	1	0,05	(5±0,2) В напряжение постоянного тока	Оптоволоконная линия связи	±1
	переменный
АВЭМ-7-100-400-OPT-5В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(5±0,2) В напряжение постоянного тока	Оптоволоконная линия связи	±1
	переменный	0,03-100					±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-OPT-5В-1	постоянный	50 - 5000	1	0,05	(5±0,2) В напряжение постоянного тока	Оптоволоконная линия связи	±1
	переменный						±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-RS-12В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(12±3) В напряжение постоянного тока	Интерфейс RS-485	±1
	переменный	0,03-100
АВЭМ-7-5000-50-RS-12В-1	постоянный	50 - 5000	1	0,05	(12±3) В напряжение постоянного тока	Интерфейс RS-485	±1
	переменный
АВЭМ-7-100-400-RS-12В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(12±3) В напряжение постоянного тока	Интерфейс RS-485	±1
	переменный	0,03-100					±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-RS-12В-1	постоянный	50 - 5000	1	0,05	(12±3) В напряжение постоянного тока	Интерфейс RS-485	±1
	переменный						±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-OPT-12В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(12±3) В напряжение постоянного тока	Оптоволоконная линия связи	±1
	переменный	0,03-100
АВЭМ-7-5000-50-OPT-12В-1	постоянный	50 - 5000	1	0,05	(12±3) В напряжение постоянного тока	Оптоволоконная линия связи	±1
	переменный
АВЭМ-7-100-400-OPT-12В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(12±3) В напряжение постоянного тока	Оптоволоконная линия связи	±1
	переменный	0,03-100					±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-OPT-12В-1	постоянный	50 - 5000	1	0,05	(12±3) В напряжение постоянного тока	Оптоволоконная линия связи	±1
	переменный						±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-RS-24В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(24±6) В напряжение постоянного тока	Интерфейс RS-485	±1
	переменный	0,03-100
АВЭМ-7-5000-50-RS-24В-1	постоянный	50 - 5000	1	0,05	(24±6) В напряжение постоянного тока	Интерфейс RS-485	±1
	переменный
АВЭМ-7-100-400-RS-24В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(24±6) В напряжение постоянного тока	Интерфейс RS-485	±1
	переменный	0,03-100					±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-RS-24В-1	постоянный	50 - 5000	1	0,05	(24±6) В напряжение постоянного тока	Интерфейс RS-485	±1
	переменный						±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-OPT-24В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(24±6) В напряжение постоянного тока	Оптоволоконная линия связи	±1
	переменный	0,03-100
АВЭМ-7-5000-50-OPT-24В-1	постоянный	50 - 5000	1	0,05	(24±6) В напряжение постоянного тока	Оптоволоконная линия связи	±1
	переменный
АВЭМ-7-100-400-OPT-24В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	(24±6) В напряжение постоянного тока	Оптоволоконная линия связи	±1
	переменный	0,03-100					±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-OPT-24В-1	постоянный	50 - 5000	1	0,05	(24±6) В напряжение постоянного тока	Оптоволоконная линия связи	±1
	переменный						±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-RS-220В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Интерфейс RS-485	±1
	переменный	0,03-100
АВЭМ-7-5000-50-RS-220В-1	постоянный	50 - 5000	1	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Интерфейс RS-485	±1
	переменный
АВЭМ-7-100-400-RS-220В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Интерфейс RS-485	±1
	переменный	0,03-100					±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-RS-220В-1	постоянный	50 - 5000	1	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Интерфейс RS-485	±1
	переменный						±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-OPT-220В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Оптоволоконная линия связи	±1
	переменный	0,03-100
АВЭМ-7-5000-50-OPT-220В-1	постоянный	50 - 5000	1	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Оптоволоконная линия связи	±1
	переменный
АВЭМ-7-100-400-OPT-220В-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Оптоволоконная линия связи	±1
	переменный	0,03-100					±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-OPT-220В-1	постоянный	50 - 5000	1	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц	Оптоволоконная линия связи	±1
	переменный						±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-RS-220У-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Интерфейс RS-485	±1
	переменный	0,03-100
АВЭМ-7-5000-50-RS-220У-1	постоянный	50 - 5000	1	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Интерфейс RS-485	±1
	переменный
АВЭМ-7-100-400-RS-220У-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Интерфейс RS-485	±1
	переменный	0,03-100					±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-RS-220У-1	постоянный	50 - 5000	1	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Интерфейс RS-485	±1
	переменный						±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-100-50-OPT-220У-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Оптоволоконная линия связи	±1
	переменный	0,03-100
АВЭМ-7-5000-50-OPT-220У-1	постоянный	50 - 5000	1	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Оптоволоконная линия связи	±1
	переменный
АВЭМ-7-100-400-OPT-220У-1	постоянный	0,002 - 100	1	2000 в диапазоне измерения 0,002мА-1мА; 10 в диапазоне измерения 1мА-100мА	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Оптоволоконная линия связи	±1
	переменный	0,03-100					±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-5000-400-OPT-220У-1	постоянный	50 - 5000	1	0,05	Напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В	Оптоволоконная линия связи	±1
	переменный						±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц

Метрологические характеристики приборов измерительных АВЭМ-7 в режиме измерений силы постоянного и переменного тока в зависимости от модификации:

Наименование прибора	Вид тока	Диапазон измерений, mA	Модификация по классу точности	Относительная погрешность, %
АВЭМ-7-100	Постоянный	0,002─100	0,5	±0,5
			1	±1
	Переменный	0,03-100	0,5	±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
			1	±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц
АВЭМ-7-5000	Постоянный	50 - 5000	0,5	±0,5
			1	±1
	Переменный	50 - 5000	0,5	±0,5 в диапазоне частот 40-60Гц; ±1 в диапазоне частот 60-400Гц
			1	±1 в диапазоне частот 40-60Гц; ±2 в диапазоне частот 60-400Гц

Технические характеристики амперметра АВЭМ-7:

Параметр		Значение
Входное сопротивление постоянному току, Ом	Для модификации АВЭМ-7-100 в диапазоне измерения 0,002мА-1мА	2000
	Для модификации АВЭМ-7-100 в диапазоне измерения 1мА-100мА	10
	Для модификации АВЭМ-7-5000 во всем диапазоне измерения	0,05
Рабочие условия применения	Температура окружающего воздуха, °С	От +10 до +45
Рабочие условия применения	Относительная влажность воздуха, %	До 80 при температуре +25 °С
Габаритные размеры, мм		100 × 96 × 48
Масса, кг		0,4

1. Амперметр АВЭМ-7-100-50-RS-220В-1 - 1 шт.;
2. Система крепления к щиту - 1 шт.;
3. Компакт-диск с документацией - 1 шт.;
4. Упаковка - 1 шт.;
5. Руководство по эксплуатации - 1 шт.;
6. Паспорт - 1 шт.
