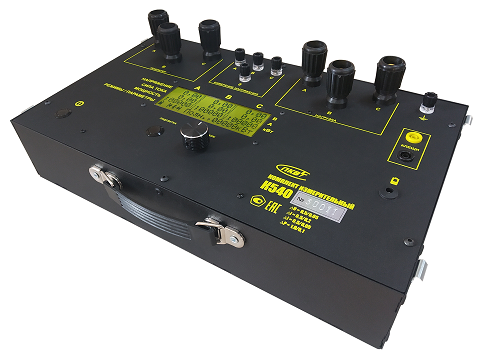

Комплект измерительный К540 переносной предназначен для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроводных четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз.
Основные технические характеристики прибора К540:
По точности встроенные в комплект измерительные приборы соответствуют:
амперметр – классу точности 0,5;
вольтметр на диапазоне измерений с конечным значением 15 V – классу точности 2,5, с конечным значением 30 V – классу точности 1,0, от 75 до 600 V – классу точности 0,5;
ваттметр при номинальном напряжении 15 V – классу точности 2,5, при номинальном напряжении 30 V – классу точности 1,0, от 75 до 600 V – классу точности 0,5.
Конечные значения диапазонов измерений, области частот (частота) амперметра и вольтметра:
Прибор комплекта
Конечное значение диапазона измерений
Область частот (частота), Hz
Примечание
нормальная(нормальное значение)
рабочая
Амперметр
0,1 А
0,25 А
0,5 А
1,0 А
2,5 А
5 А
10 А
45 — 65
Св.65 до 500
25 A
50 А
–
100 А
150 А
200 А
300 А
600 А
50
При использовании трансформатора тока УТТ-5М (класс точности — 0,2)
Вольтметр
15 V
30 V
45-65
75 V
Св. 65 до 400
150 V
300 V
450 V
600 V
Св. 65 до 500
Номинальные токи, номинальные напряжения и области частот (частота) ваттметра комплекта (Номинальный коэффициент мощности ваттметра – 1):
Номинальные токи, А
Номинальные напряжения, V
Область частот (частота), Hz
Примечание
нормальная (нормальное значение)
рабочая
От 0,1 до 10
15 и 30
45 – 65
–
75
Св. 65 до 400
От 150 до 600
Св. 65 до 500
25 и 50
От 15 до 600
–
От 100 до 600
От 15 до 600
50
–
При использовании трансформатора тока УТТ-5М
Габаритные размеры комплекта не более 505 х 330 х 190 мм.
Масса комплекта не превышает 15 кг.
1. Комплект К540 - 1 шт.; 2. Аккумуляторы типоразмера AA (установлены в прибор) - 8 шт.; 3. Зарядное устройство - 1 шт.; 4. Паспорт - 1 шт.
