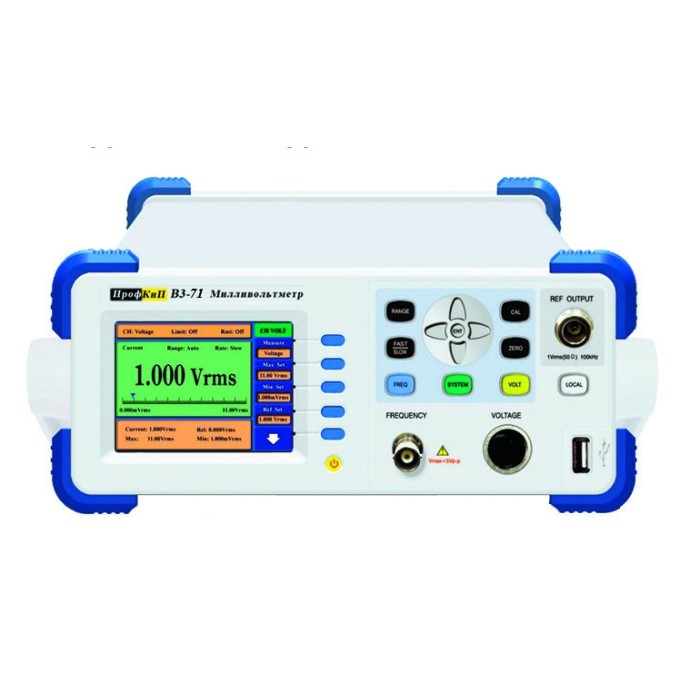

ПрофКиП В3-71 милливольметр

Код: 001006

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 80604-20
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение милливольтметра ПрофКиП В3-71

Милливольтметры ПрофКиП В3-71 предназначены для измерений напряжения переменного тока и относительного уровня мощности широком диапазоне частот. С дополнительной опцией милливольтметры так же предназначены для измерения частоты.

Особенности милливольтметра ПрофКиП В3-71

Диапазон частот от 10 кГц до 1,1 ГГц
Диапазон измерений: напряжение 4 мВ…10 В скз
Ручной или автоматический выбор предела измерений
Высокое разрешение
Цветной графический ЖК-индикатор с линейной шкалой
Опционально: частотомер до 3 ГГц (по запросу)
Компактный эргономичный дизайн
Высокая надежность (наработка на отказ > 20000 часов)

Основные метрологические характеристики милливольтметра ПрофКиП В3-71
Наименование характеристики	Значение
Частотный диапазон	10 кГц…1,1 ГГц
Диапазон измеряемых напряжений (относительного уровня мощности)*1	4 мВ…10 В*2 (-35…+35dBm)
Основная погрешность измерения напряжения (В, мВ):
В диапазоне частот 100 кГц…100 МГц	(0,02Ux+0,005Uп)
В диапазоне частот 10 кГц…99,9 кГц	(0,03Ux+0,005Uп)
В диапазоне частот 101…200 Мгц	(0,03Ux+0,005Uп)
В диапазоне частот 201…600 МГц	(0,05Ux+0,006Uп)
В диапазоне частот 601…1100 МГц	(0,08Ux+0,008Uп)
Характеристики встроенного калибратора:
Частота (кГц)	95…105
Выходное напряжение на нагрузке 50 Ом (В)	1
Пределы допускаемой абсолютной погрешности выходного напряжения, В	1±0,01
Опция встроенного частотомера:
Диапазон измеряемых частот	10 кГц…3 ГГц
Чувствительность	50 мВ – в диапазоне частот до 100 МГц 70 мВ (-10 dBm) – в диапазоне частот свыше 100 МГц
Погрешность измерения частоты	5*10-6f ± 1 ед счёта
Основные технические характеристики милливольтметра ПрофКиП В3-71:
Наименование характеристики	Значение
Параметры электрического питания:
– напряжение переменного тока, В	220±22
– частота переменного тока, Гц	50
Потребляемая мощность, В·А, не более	35
Габаритные размеры (ширина×высота×глубина), мм	230×105×360
Масса, кг, не более	3,5
Рабочие условия эксплуатации:
– температура окружающей среды, ºС	от +15 до +25
– относительная влажность, %, не более	95
Условия хранения и транспортирования
– температура окружающей среды, °С	от -50 до +50
– относительная влажность воздуха при температуре 25 °С, %, не более	95

1. Милливольтметр - 1 шт.;
2. Кабель питания - 1 шт.;

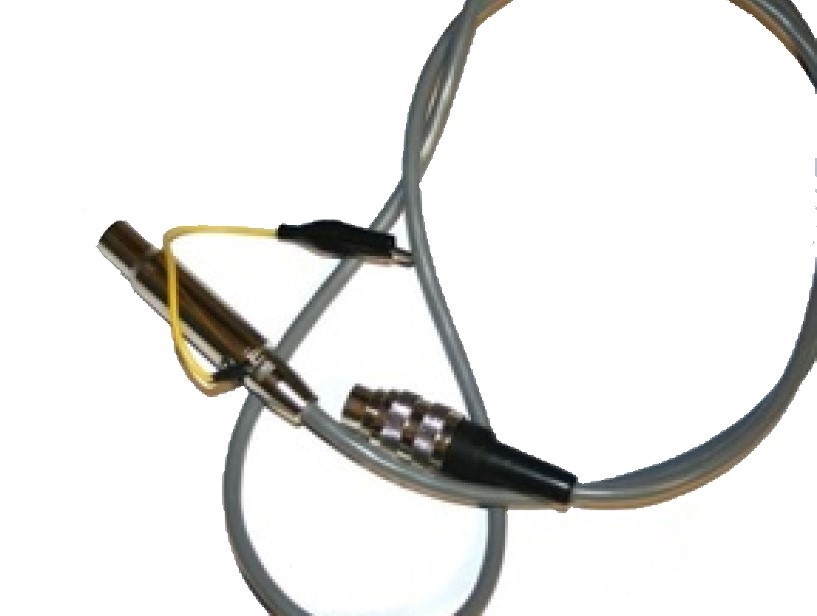

3. ВЧ пробник - 1 шт.;

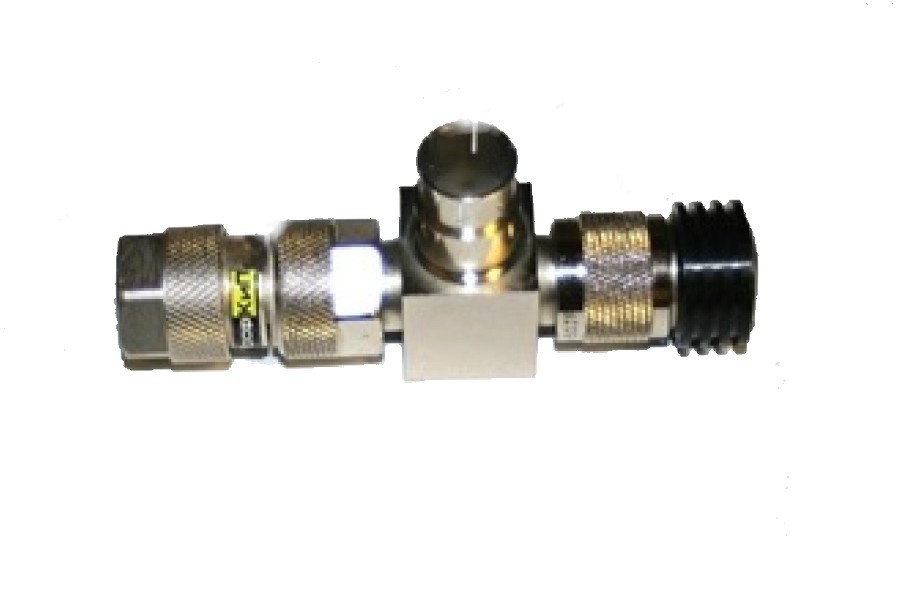

4. ВЧ тройник с согласованной нагрузкой 50 Ом - 1 шт.;
5. Вставка плавкая - 2 шт.;
6. Руководство по эксплуатации - 1 шт.
