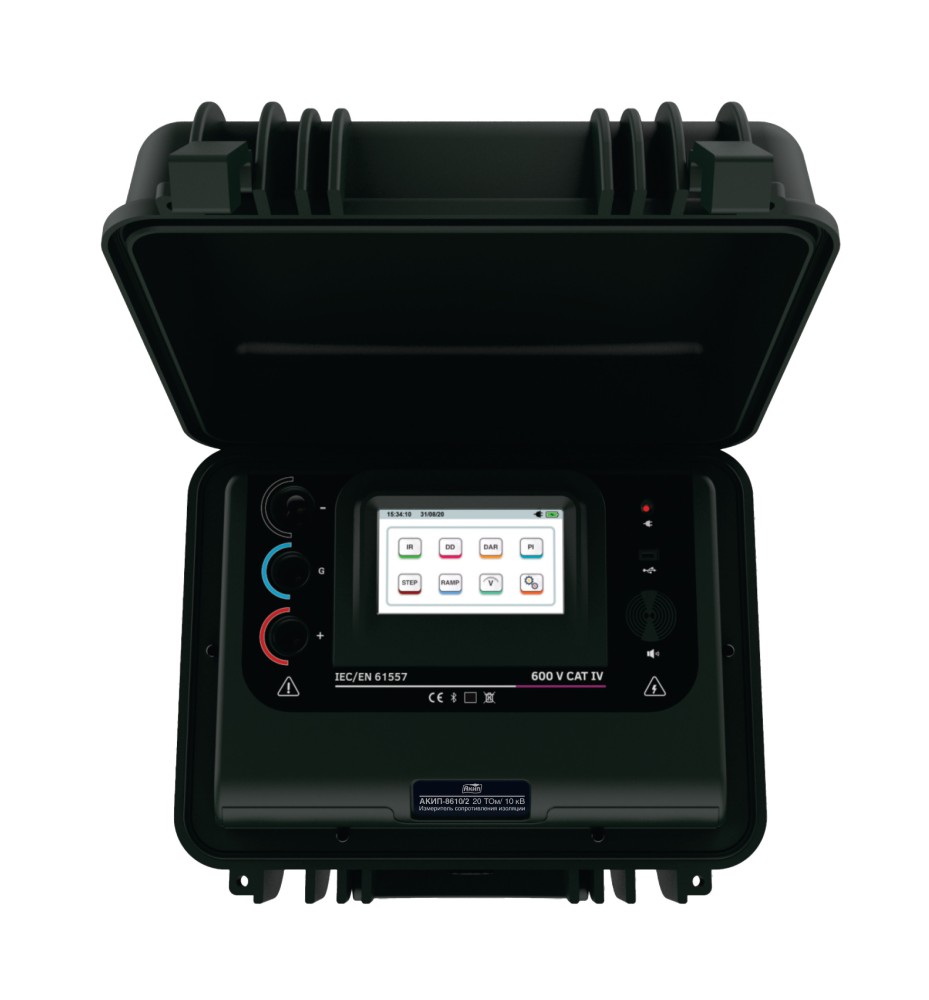

АКИП-8610/2 измеритель сопротивления изоляции

Код: 021276

Описание в PDF

Бренд: АКИП
Страна бренда: Россия
Госреестр 95725-25
Межповерочный интервал 12 месяцев
Гарантия 1 год

Измеритель сопротивления изоляции АКИП-8610/2 — это профессиональный инструмент, предназначенный для точного измерения сопротивления изоляции различных объектов. Устройство обладает широким диапазоном измерения сопротивления изоляции — от 50 кОм до 20 ТОм, что позволяет использовать его для проверки изоляции в самых разнообразных условиях.

Одной из ключевых особенностей АКИП-8610/2 является наличие выбираемых пользователем цифровых фильтров. Это позволяет повысить точность измерений и удобство работы. В частности, фильтр шума 8 А предназначен для эффективного тестирования вблизи линий высокого напряжения, что делает АКИП-8610/2 незаменимым инструментом для специалистов, работающих с высоковольтным оборудованием.

Важной функцией прибора является автоматический расчёт коэффициента абсорбции (DAR) и индекса поляризации (PI), а также коэффициента диэлектрического разряда (DD). Эти показатели позволяют оценить состояние изоляции и выявить возможные проблемы на ранней стадии.

Кроме того, АКИП-8610/2 имеет внутреннюю память на 2000 ячеек. Это позволяет сохранять результаты измерений для последующего анализа и сравнения.

Особенности измерителя сопротивления изоляции АКИП-8610/2:

измерение сопротивления изоляции от 50 кОм до 20 ТОм;
испытательное напряжение:
- плавная регулировка: от 100 до 10000 В;
- фиксированные значения: 250/ 500/ 1000/ 2500/ 5000/ 10000 В;
ток короткого замыкания (фиксированные значения): 1,2/ 3 и 6 мА;
вольтметр постоянного и переменного напряжения от 20 до 600 В;
выбираемые пользователем цифровые фильтры;
фильтр шума 8 А, для эффективного тестирования в близи линий высокого напряжения;
автоматический расчет коэффициента абсорбции (DAR) и индекса поляризации (PI);
расчет коэффициента диэлектрического разряда DD;
дополнительная функция измерения емкости от от 1 нФ до 50 мкФ;
возможность тестирования ступенчатым напряжением;
звуковое сопровождение выполнения теста;
внутренняя память 2000 ячеек (сохранение результатов и регистратор);
ЖК-экран, цветной, сенсорный, диагональ 12,8 см;
интерфейсы Bluetooth и USB для встроенного регистратора данных;
питания: встроенная Li-Ion батарея, сеть переменного тока;
испытание изоляции кабелей, обмоток электромоторов и генераторов, трансформаторных изолирующих и развязывающих устройств, электроцепей.

Параметр		АКИП-8610/1	АКИП-8610/2
Сопротивление изоляции
Испытательное напряжение (постоянное/ DC)	Фиксированные значения	100 В, 250 В, 500 В, 1000 В, 2500 В, 5000 В	250 В, 500 В, 1000 В, 2500 В, 5000 В, 10000 В
	Плавная установка	от 100 до 500 В	от 100 до 1000 В
Дискретность установки		10 В @ ≤ 1000 В, 25 В @ > 1000 В
Погрешность Uтест		± (7% + 10 В)
Пределы измерений		100 В – 2/ 10 ГОм 250 В – 50/ 500 ГОм 500 В – 100 ГОм/ 1 ТОм 1000 В - 200 ГОм/ 2 ТОм 2500 В – 500 ГОм/ 5 ТОм 5000 В – 1/ 10 ТОм	250 В – 50/ 500 ГОм 500 В – 100 ГОм/ 1 ТОм 1000 В - 200 ГОм/ 2 ТОм 2500 В – 500 ГОм/ 5 ТОм 5000 В – 1/ 10 ТОм 10000 В – 2/ 20 ТОм
Погрешность измерения		± (5 % + 1 емр) для пределов 2/ 50/ 100/ 200/ 500 ГОм/ 1 ТОм ± (20 % + 1 емр) для пределов 10/ 500 ГОм/ 1/ 2/ 5/ 10 ТОм	± (5 % + 10 емр) для пределов 50/ 100/ 200/ 500 ГОм/ 1/ 2 ТОм ± (20 % + 10 емр) для пределов 500 ГОм/ 1/ 2/ 5/ 10/ 20 ТОм
Разрешение		10 МОм (для 2 ГОм) 100 МОм (для 10/ 50 ГОм) 1 ГОм (для 100/200/ 500 ГОм) 10 ГОм (для 1/ 2/ 5 ТОм) 100 ГОм (для 10 ТОм)	100 МОм (для 50 ГОм) 1 ГОм (для 100/200/ 500 ГОм) 10 ГОм (для 1/ 2/ 5 ТОм) 100 ГОм (для 10/ 20 ТОм)
Тестовый ток		1,2/ 3 и 6 мА
Измерение емкости		1 нФ … 50 мкФ погрешность измерения: ± (10 % + 5 нФ)	1 нФ … 50 мкФ (Uтест ≤ 5 кВ), 1 нФ … 25 мкФ (Uтест > 5 кВ), погрешность измеререния: ± (10 % + 5 нФ)
Измерение тока утечки		0,01 нА … 6 мА (в зависимости от R измерения), растекание в диэлектрике погрешность измерения ± (5% + 0,2 нА)
Вольтметр
Переменное напряжение		~20 … 600 В (45 … 400 Гц)
Постоянное напряжение		20 … 600 В
Разрешение		1 В
Погрешность измерения		± (3% + 10 емр)
Общие характеристики
Память		2000 ячеек для сохранения результатов измерения
Время теста		от 45 секунд до 99 минут 59 секунд	от 15 секунд до 99 минут 59 секунд три ячейки памяти
Дисплей		ЖК-экран, цветной, сенсорный, диагональ 12,8 см
Интерфейс		bluetooth, USB (изолированный)
Источник питания		аккумуляторная батарея: Li-Ion, 11,1 В, 7,8 А*ч, до 6 часов работы (в зависимости от режима) сетевое питание: ~230 В, 50/60 Гц
Степень защиты оболочки		IP67 при закрытом кейсе, IP40 при открытом кейсе
Условия эксплуатации		-20 ...+50 °С, влажность не более 90% без образования конденсата
Габаритные размеры		360 х 310 х 195 мм
Масса		5 кг

1. Измеритель сопротивления изоляции АКИП-8610/2 - 1 шт.;
2. Кабель питания - 1 шт.;
3. USB кабель - 1 шт.;
4. Набор из тестовых кабелей с 3 клещами - 1 шт.
