Измерительный комплекс ИКП-1 для определения уровня импульсных помех в цепях РЗиА и АСУ ТП

Описание в PDF

Измерительный комплекс ИКП-1 для измерения параметров импульсных электромагнитных помех

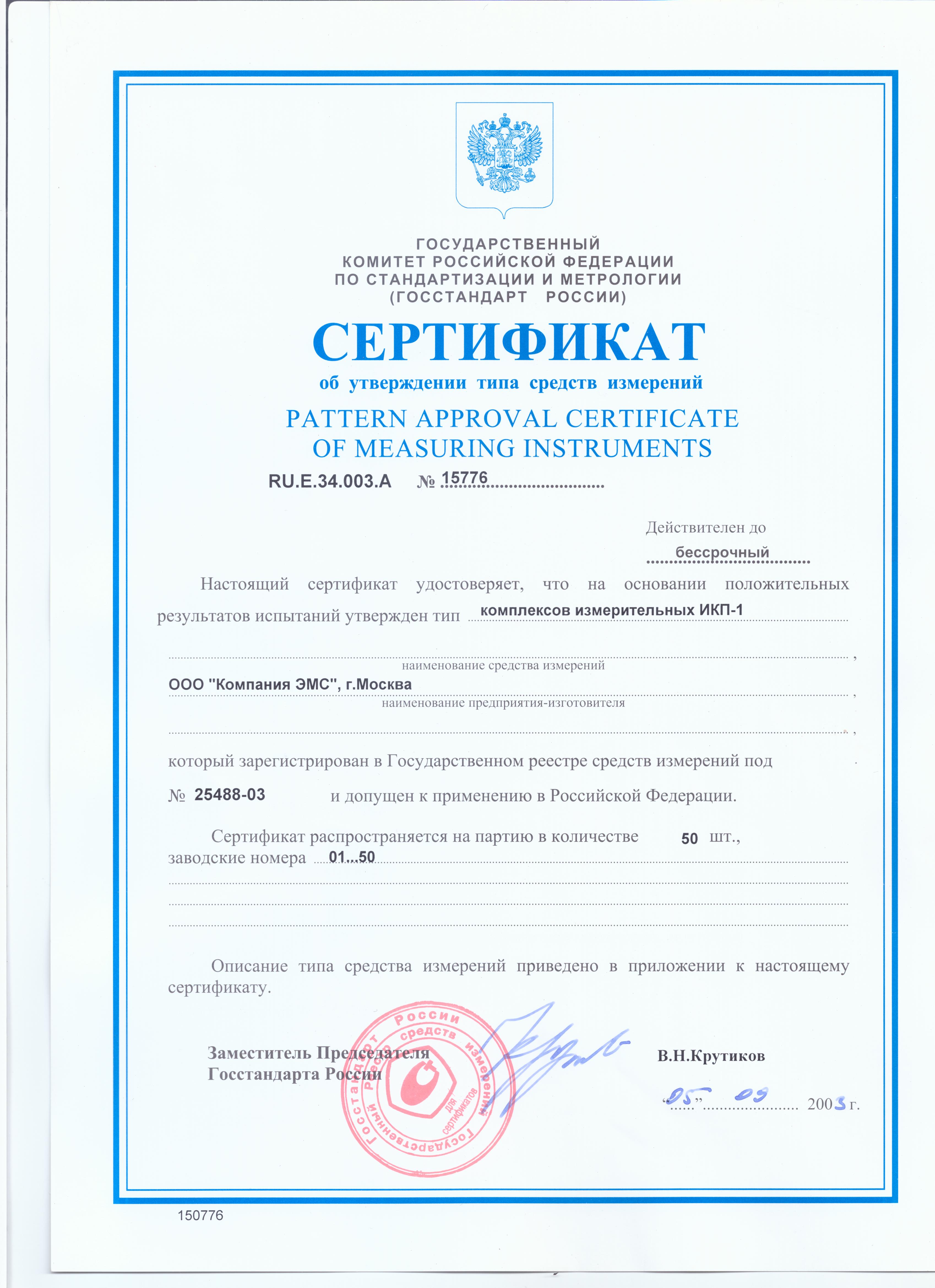

Госреестр 25488-03
Межповерочный интервал 24 месяца
Гарантия 1 год
Производитель ЭМС

Назначение Измерительного комплекса ИКП-1

Комплекс предназначен для:

Комплекс предназначен для измерения параметров импульсных электромагнитных помех с целью определения качества выполнения заземляющего устройства. Входящий в состав комплекса генератор высокочастотных импульсов предназначен для работы в качестве переносного источника импульсов напряжения с заданными амплитудно-временными параметрами, а импульсный вольтметр – для измерения максимальной величины напряжения в цепях заземления при воздействии апериодических импульсов.

В состав комплекта входят:

Генератор высокочастотных импульсов ГВЧИ (предназначен для работы в качестве переносного источника импульсов напряжения с заданными амплитудно-временными параметрами)
Вольтметр импульсный ВИ

Наименование параметра или характеристики	затухающие колебания
Форма генерируемого импульса напряжения в режиме холостого хода	затухающие колебания
Частота генерируемого импульса напряжения в режиме холостого хода, МГц	0,5±0,05 1±0,1 2±0,2
Частота следования генерируемого импульса напряжения в режиме холостого хода, Гц	10±2
Максимальная амплитуда генерируемого импульса напряжения в режиме холостого хода, В - при питании от сети при частоте: 0,5 МГц 1 МГц 2 МГц - при питании от автономного блока при частоте:	900 ± 100 900 ± 100 800 ± 100 900 ± 200 900 ± 200 800 ± 200
Диапазоны измерения амплитуды генерируемого тока, А 0,5 МГц 1 МГц 2 МГц	от 0,5 до 10 от 0,5 до 8 от 0,5 до 5
Предел допускаемого значения относительной погрешности измерения амплитуды импульсов тока, %	15
Диапазоны измерения амплитуды импульсов напряжения, В 1 диапазон (5) 2 диапазон (50) 3 диапазон (200)	от 0,5 до 5 от 5 до 50 от 50 до 200
Предел допускаемого значения относительной погрешности измерения амплитуды импульсов напряжения, %	10
