- Госреестр 41925-09
- Межповерочный интервал 12 месяцев
- Производитель Sonel
- Производство: Польша

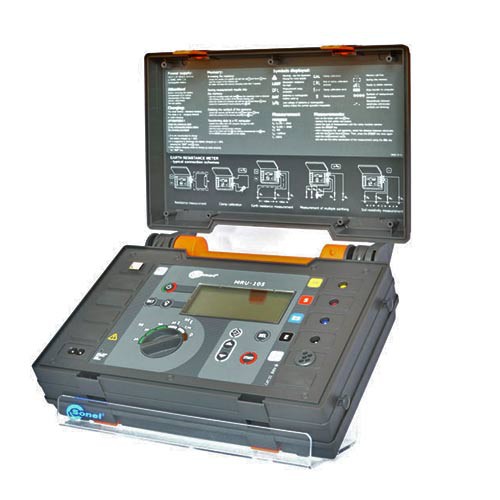

MRU-105 Измеритель параметров заземляющих устройств
Назначение и область применения:
Предназначен для измерения сопротивления заземляющих устройств и удельного сопротивления грунта.
Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов). Прибор MRU-105 укомплектован токоизмерительными клещами для проведения измерений заземляющих устройств без разъединения заземлителей. Уникальная конструкция катушек с измерительными проводами позволяет разматывать провод с сохранением контакта с зондом.
Основные характеристики:
- измерение сопротивления заземляющих устройств трех- и четырехполюсным методами;
- измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
- возможность измерения многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей); — измерение сопротивления двух- и четырехполюсным методами;
- высокая помехоустойчивость ;
- высокая точность;
- память 300 результатов измерений;
- передача данных в компьютер.
- Питание - аккумуляторы типа SONEL NiMH 7,2 V
Подробные технические характеристики MRU-105
Измерение сопротивления заземляющих устройств RE без использования клещей
|
Диапазон
|
Разрешение
|
Погрешность
|
|
0,00...9,99 Ом
|
0,01 Ом
|
± (2% и. в. + 3 е.м.р.)
|
|
10,0...99,9 Ом
|
0,1 Ом
|
± (2% и. в. + 2 е.м.р.)
|
|
100...999 Ом
|
1 Ом
|
± (2% и. в. + 2 е.м.р.)
|
|
1,00...9,99 кОм
|
0,01 кОм
|
± (2% и. в. + 2 е.м.р.)
|
|
10,0...20,0 кОм
|
0,1 кОм
|
± (2% и. в. + 2 е.м.р.)
|
Измерение активного сопротивления заземляющих устройств с использованием измерительных клещей
|
Диапазон
|
Разрешение
|
Погрешность
|
|
0,00...9,99 Ом
|
0,01 Ом
|
± (8% и. в. + 3 е.м.р.)
|
|
10,0...99,9 Ом
|
0,1 Ом
|
± (8% и. в. + 2 е.м.р.)
|
|
100...999 Ом
|
1 Ом
|
± (8% и. в. + 2 е.м.р.)
|
|
1,00...9,99 кОм
|
0,01 кОм
|
± (8% и. в. + 2 е.м.р.)
|
|
10,0...20,0 кОм
|
0,1 кОм
|
± (8% и. в. + 2 е.м.р.)
|
Измерение удельного сопротивления грунта
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|
0,00...9,99 Ом*м
|
0,01 Ом*м
|
± (2% и. в. + 3 е.м.р.)
|
|
10,0...99,9 Ом*м
|
0,1 Ом*м
|
± (2% и. в. + 2 е.м.р.)
|
|
100...999 Ом*м
|
1 Ом*м
|
|
1,00...9,99 кОм*м
|
0,01 кОм*м
|
|
10,0...99,9 кОм*м
|
0,1 кОм*м
|
|
100...999 кОм*м
|
1 кОм*м
|
Приведённое значение ошибки не учитывает ошибку, введённую расстоянием между зондами
Измерение активного сопротивления RH, RS
|
Погрешность измерения активного сопротивления RS и RH в случае измерения без использования клещей
|
|
± 5% от суммы отображённых значений (RE + RS + RH)
|
|
Погрешность измерения активного сопротивления RS и RH в случае измерения c использованием клещей
|
|
± 10% от суммы отображённых значений (RE + RS + RH)
|
Измерение напряжения шума (сумма переменного и постоянного тока)
Сопротивление входное: ок. 2МОм
|
Диапазон
|
Разрешение
|
Погрешность основная
|
|
0...40 В
|
1 В
|
± (10% и.в + 1 е.м.р.)
|
|
Дополнительные технические характеристики
|
|
|
Класс изоляции
|
двойная, согласно PN-EN61010-1 и IEC 61557
|
|
Категория безопасности
|
III 300 В согласно PN-EN 61010-1
|
|
Степень защиты корпуса PN-EN 60529
|
IP54
|
|
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения
|
24 В
|
|
Максимальное измерительное напряжение шумов
|
40 В
|
|
Частота измерительного тока
|
128 Гц
|
|
Напряжение измерительное
|
40 В
|
|
Ток измерительный
|
225 мА
|
|
Максимальное сопротивление измерительных зондов
|
50 кОм
|
|
Подача сигнала при слишком малом токе клещей
|
0,5 мА
|
|
Питание измерителя
|
пакет аккумуляторов типа SONEL NiMH 7,2 V
|
|
Питание зарядки аккумуляторов
|
100...250 В/50(60) Гц, 100 мА
|
|
Время зарядки аккумуляторов в режиме зарядки
|
макс. 3 часа
|
|
Время для выполнения измерений:
- сопротивления по двухполюсной схеме
- сопротивления по четырёхполюсной схеме
- сопротивления заземления по 3-х и 4-х полюсной схеме
|
< 8 секунд
< 16 секунд
< 16 секунд
|
|
Сопротивление заземления по 3-х полюсной схеме с использованием клещей
|
< 20 секунд
|
|
Сопротивления грунта
|
< 16 секунд
|
|
Температура номинальная
|
+ 20...+ 25°C
|
|
Температура хранения
|
- 20...+ 60°C
|
|
Стандарт качества
|
разработка, проект и производство согласно ISO 9001
|
|
Гарантия: 36 месяцев
|
|
Номер в Госреестре: 41925-09
|
|
Класс защиты: III 300 В согласно PN-EN 61010-1
|
|
Температурный диапазон: 0..+ 40° C
|
|
Габариты ШxВxГ: 295×95×222 мм
|
|
Масса: 1,7 кг
|
Индекс: WMPLMRU105
1. Измеритель параметров заземляющих устройств MRU‐105 1 шт. WMPLMRU105
2. Измеритель параметров заземляющих устройств MRU‐105 Руководство по эксплуатации 1 шт.
3. Измеритель параметров заземляющих устройств MRU‐105 Паспорт 1 шт.
4. Провод измерительный 50 м на катушке с разъемами «банан» желтый 1 шт. WAPRZ050YEBBSZ
5. Провод измерительный 25 м на катушке с разъемами «банан» красный 1 шт. WAPRZ025REBBSZ
6. Провод измерительный 25 м на катушке с разъемами «банан» голубой 1 шт. WAPRZ025BUBBSZ
7. Провод измерительный 1,2м с разъемами "банан" желтый 1 шт. WAPRZ1X2YEBB
8. Провод измерительный 2,2 м с разъемами «банан» черный 1 шт. WAPRZ2X2BLBB
9. Зонд острый с разъемом «банан» желтый 1 шт. WASONYEOGB1
10. Зонд измерительный для забивки в грунт (30 см) 4 шт. WASONG30
11. Зажим «Крокодил» изолированный чёрный K01 1 шт. WAKROBL20K01
12. Клещи измерительные С‐3 1 шт. WACEGC3OKR
13. Футляр L2 1 шт. WAFUTL2
14. Ремни “Свободные руки” 1 шт. WAPOZSZE1
15. Аккумуляторная батарея NiMH SONEL‐05 7,2 V 1 шт. WAAKU05
16. Кабель сетевой 1 шт. WAPRZLAD230
17. Кабель последовательного интерфейса USB 1 шт. WAPRZUSB
