АКИП-4113/1А Портативный осциллограф-мультиметр

  • Производитель АКИП
  • Производство: Китай

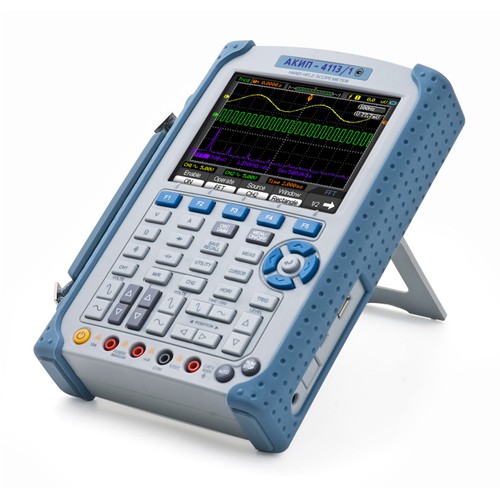

АКИП-4113/1А осциллограф

Возможности и преимущества
  • Осциллограф: 2 канала, полоса пропускания: 60 МГц
  • Частота дискретизации реального времени: до 1 ГГц; эквивалентная частота дискретизации до 25 ГГц
  • Длина памяти 512 кБ на канал (1 МБ при объединении каналов)
  • Автоматические и курсорные измерения ΔU, ΔT (включая режим «слежение»)
  • Математика: БПФ, +, -, х, /
  • Внутренняя память 2 ГБ (SD-Card) для сохранения профилей и осциллограмм (опция – расширение памяти до 16 ГБ)
  • Синхронизация: По фронту, по длительности импульса, ТВ-синхронизация, по наклону (время нарастания/спада), чередующийся запуск
  • Режим X-Y, допусковый контроль
  • Покадровая регистрации осциллограмм (запись и воспроизведение до 1000 кадров с регулируемой скоростью)
  • Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов
  • Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра
  • Автономное батарейное питание (до 3,5 часов), цветной ЖК-дисплей VGA, диагональю 14,5 см
  • Интерфейсы: USB 2.0, интегрируется с Labview/VisualBasic/VisualC
  • Поддержка подключения внешних USB-накопителей
  • ПО: совместимость MS Windows XP, Vista, 7

Технические характеристики
Канал вертикального отклонения

Полоса пропускания
0…60 МГц
Коэффициент отклонения
2 мВ/дел…5 В/дел
Время нарастания
≤ 5,8 нс
Погрешность уст
± 3 % (при Котк 10 мВ/дел…5 В/дел); ± 4 % (при Котк 2 мВ/дел…5 мВ/дел)
Входной импеданс
1 МОм / 20 пФ
Максимальное входное напряжение
300 Вскз (делитель 10:1); 150 Вскз (делитель 1:1)
Связь по входу
Открытый, закрытый, Земля
Канал горизонтального отклонения

Коэффициент развертки
2 нс/дел…2000 с/дел
Погрешность коэффициента развертки
±0,005 %
Режим работы
Основной, ZOOM окна, самописец (ROL), X-Y
Синхронизация

Источник синхронизации
канал 1, канал 2
Типы синхронизации
По фронту, ТВ-синхронизация (поле, строка), по длительности импульса, попеременная (для наблюдения 2-х сигналов различной частоты)
Аналогово-цифровое преобразование

Макс Частота
1ГГц
Объем памяти
512кБ
Разрядность АЦП
8бит
Режимы выборки
Нормальный, усреднение, самописец
Измерения

Автоматические
Частота, период, среднее, пик-пик, цикл скз, минимум, максимум, время
нарастания; время спада, длит.+; длит
Курсорные
ΔU, ΔT, Δ1/T (вручную, режим «слежение»)
Постоянное и переменное напряжение

Пределы измерения напряжений
DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 800 В
AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В (30 … 400 Гц)
Разрешение
Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ
Входное сопротивление
10МОм
Погрешность измерения
Пост.: ± 1,5 % ± 1 емр (60 мВ, 600 мВ; ± 1 %) ± 1 емр (6 В, 60 В, 600 В, 800 В)
Перем.: ± 2 % ± 3 емр (60 мВ, 600 мВ); ± 1 % ± 3 емр (6 В, 60 В, 600 В)
Постоянный и переменный ток

Предел измерений
60 мА, 600 мА, 10 А
Разрешение
10 мкА, 100 мкА, 1мА, 10 мА
Диапазон частот переменного тока
30 … 400 Гц
Погрешность измерения
Пост. ток: ± 1,5% ± 1емр (60, 600 мА), ± 2% ± 3емр (10 А)
Перем. ток: ± 2% ± 3емр(60 мА), ± 2,5% ± 1емр (600 мА), ± 3% ± 3емр (10 А)
Сопротивление

Предел измерений
600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм
Разрешение
0,1 Ом, 1, 10, 100 Ом, 1 кОм, 10 кОм
Погрешность
± 1% ± 1емр (600 Ом…6 МОм); ± 2% ± 3емр (60 МОм)
Емкость

Предел измерений
40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ
Разрешение
10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ
Погрешность
± 3% ± 10емр (40 нФ; 400 нФ; 4 мкФ); ± 7% ± 10емр (40 мкФ, 400 мкФ)
Общие данные

Источник питания
~220 В/ 50 Гц; <-> 8,5 В постоянное 1,5 А (зарядное устройство/адаптер);
аккум. батарея: Li-Ion 7,4 В/ 4500 А*ч (сред. время автономной работы 3,5
часа)
Дисплей
Диагональ 14,5 см, QVGA (640 × 480); мультиметр - макс. инд. «6.000»
Условия эксплуатации
0 °С…40 °С; отн. влажность не более 75 %


Вес и габариты
Габаритные размеры     245 × 163 × 52 мм
Масса    1,2 кг (с аккумулятором)
Снят с производства
