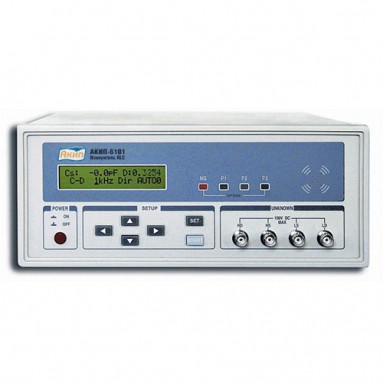

АКИП-6101 Измеритель RLC

Описание в PDF

Измеритель RLC

Возможности и преимущество

Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, модуля комплекс. сопротивления
Дисплей для основного и вспомогательного параметров, 5 разрядов
Базовая погрешность 0,3 %
Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц
Программная компенсация начальной ёмкости и сопротивления (кх/хх)
Режим относительных измерений
Эквивалентные схемы измерений: параллельная / последовательная
Сортировка компонентов (компаратор на 4 ячейки)

Технические характеристики

Измерение RLC
Сопротивление (Z,R)	До 1 ГО с макс. разрешением 0,1 мОм
Емкость (C)	До 10 мФ с макс. разрешением 0,1 пФ
Индуктивность (L)	До 10 кГн с макс. разрешением 0,1 мкГн
Добротность (Q)	0,0001 – 9999
Тангенс угла потерь (D)	0,0001 – 9999
Базовая погрешность	± 0,3 % в основном диапазоне
Скорость измерений	3 изм/сек
Запуск измерений	Автоматический или ручной
Схема измерений	Параллельная/последовательная (ручной выбор)
Тест-сигнал
Частота	100/120 Гц, 1 кГц
Уровень	0,3 В скз
Дополнительные функции
Режим индикации измерений	Абсолютное значение, Δ-измерение, Δ-измерение в %
Режим сортировки компонентов	4 ячейки
Дисплей
Формат индикации	ЖКИ, 5 разр. на основной шкале, 4 разряда на доп. шкале
Общие данные
Напряжение питания	100 В…240 В, 50/60 Гц
Условия эксплуатации	10°С…50°С и относительная влажность до 85%
