АКИП 6105 Измеритель RLC

  • Производитель АКИП
  • Производство: Китай

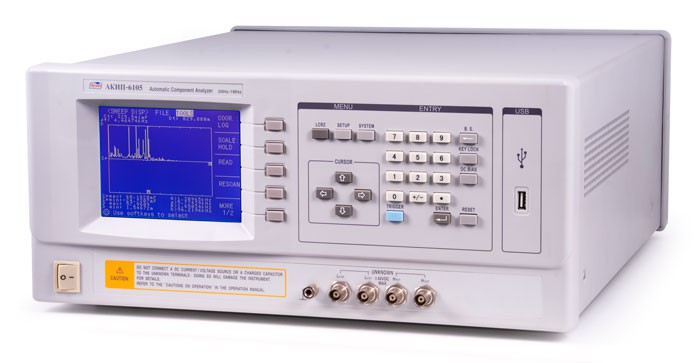

АКИП-6105
Измеритель RLC прецизионный

Возможности и преимущество

  • Прецизионный ВЧ измеритель: диапазон частот 20Гц -1 МГц (разреш. 0,01 Гц), базовая погрешность 0,01 %, сопротивление R, Z (0,01мО…. 99,9 ГОм), емкость (1фФ…10Ф), индуктивность ( 0,1нГн…99,9 кГн), фазовый сдвиг -180…+180 0, добротность Q  (0,001…100000), тангенс угла потерь D (0,00001…10), реактивное сопротивление (X), компл. проводимость Y (адмитанс), проводимость (G), реактивная проводимость (B);
  • ∆% - измерения,
  • режим сортировки компонентов (10 ячеек/ 5 пар),
  • табличные измерения по 10 точкам (качание),
  • источник пост. внутреннего смещения до 2 В (1мВ)/ до 20 мА(10мкА),
  • интерфейс RS-232,
  • USB (подкл. внеш. носителей),
  • опционально: GPIB, сортировщик; запись/считывание  профилей (20 ячеек), скорость измерений (до 30 изм/сек);
  • усреднение 1…255





Технические характеристики
Измерение RLC

Сопротивление (Z,R)
До 100 МОм  с макс. разрешением 0,1 мОм
Емкость (C)
До 10 Ф с макс. разрешением 0,00001 пФ
Индуктивность (L)
До 100 кГн с макс. разрешением 0,00001 мкГн
Добротность (Q)
0,01 – 99999
Тангенс угла потерь (D)
0,00001 – 99999
Базовая погрешность
± 0,05 % в основном диапазоне
Скорость измерений
30 изм/сек
Запуск измерений
Автоматический или ручной
Схема измерений
Параллельная/последовательная
Тест-сигнал

Частота
20 Гц – 1 МГц
Уровень
5 мВ – 2 В
Дополнительные функции

Режим индикации измерений
Абсолютное значение, Δ-измерение, Δ-измерение в %,усреднение, качание по 10 точкам частоты/уровня/смещения
Режим сортировки компонентов
10 ячейки
Дисплей

Формат индикации
6 разрядов на основной шкале
6 разрядов на дополнительной шкале
Экран
графический ЖКИ (320 х 240)
Общие данные

Напряжение питания
220 В/50 Гц
Условия эксплуатации
10°С…50°С и относительная влажность до 85%


Вес и габариты
Габаритные размеры     430 х 186 х 490 мм
Масса    15 кг
Снят с производства
