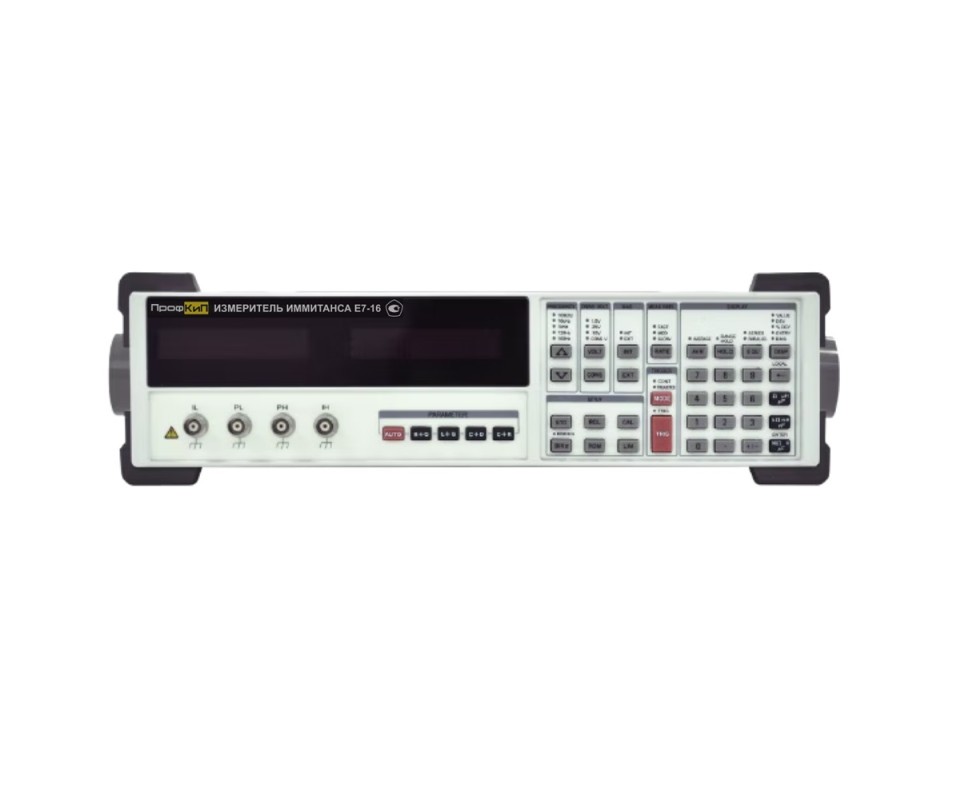

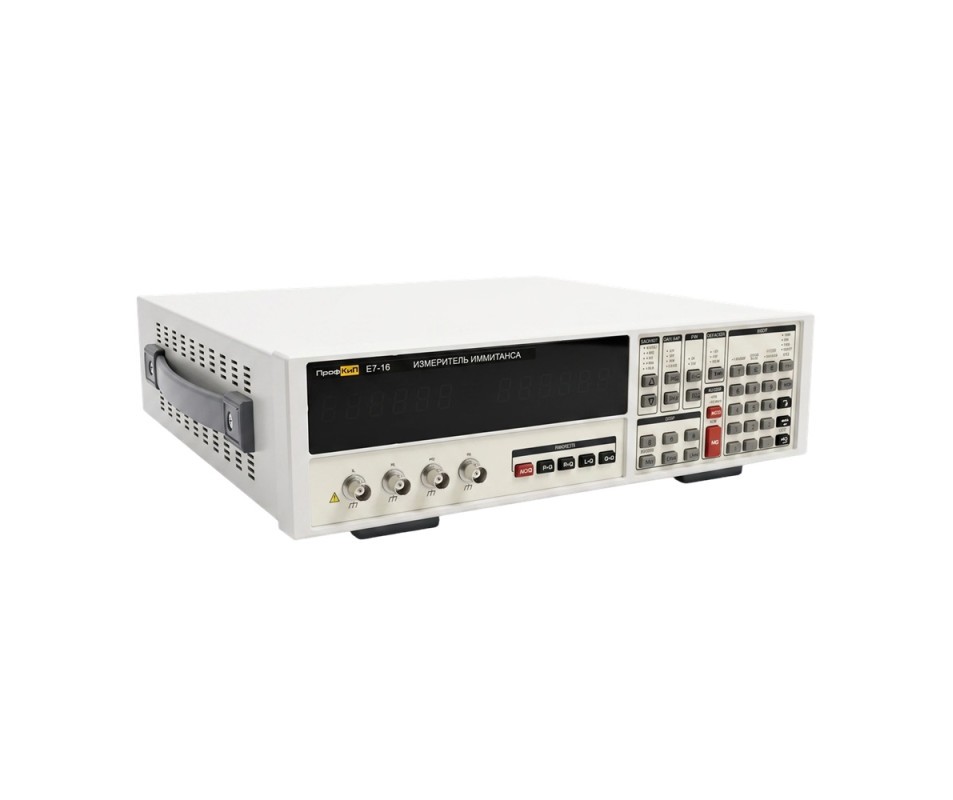

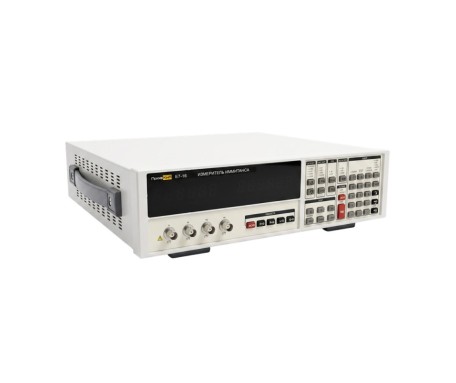

ПрофКиП Е7-16 измеритель иммитанса (RLC) лабораторный

Код: 033785

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия

Официальный дилер
Госреестр 98822-26
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение измерителя иммитанса лабораторного ПрофКиП Е7-16

Измерители иммитанса лабораторные ПрофКиП Е7-16 предназначены для измерений параметров пассивных элементов электрической цепи (полное электрическое сопротивление, активное и реактивное электрическое сопротивления, электрическая емкость, индуктивность, угол фазового сдвига, тангенс угла потерь, электрическая добротность) в лабораторных, цеховых условиях, ремонтных мастерских. Измерители могут обеспечивать автоматическую и ручную установку пределов измерения, а также автоматический и ручной выбор вида эквивалентной схемы с выводом результатов измерения на цифровые пятиразрядные индикаторы. Ин-дикация осуществляется на двух дисплеях – основном и дисплее, отображающем значение дополнительного параметра. Приборы имеют возможность работы в режиме компаратора/сортировки (отбра-ковки элементов) в заводских условиях по нескольким условиям и ранее задан-ным допустимым значениям параметров. Схема подключения: последовательная /параллельная, коррекция: мультичастотная, на короткозамкнутом входе и разомкнутом входе.

Особенности измерителя иммитанса лабораторного ПрофКиП Е7-16

Частота тестового сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Базовая точность: 0,05 %
Режимы измерения: AUTO, R+Q, L+Q, C+D, C+R
Скорость измерения: 2, 10 или 20 измерений в секунду при тестовой частоте 1 кГц
Автоматический и ручной режим выбора диапазона
Функция калибровки
Сохранение в памяти до 9 режимов измерения
Функция калибровки
Уровень тестового сигнала: 0,1 -1 В
Скорость измерения: 30/10/6/3 измерений в секунду, усреднение 1 - 256 раз
Самоконтроль: тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.)
Установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232, GPIB, HANDLER)

Принцип действия измерителя иммитанса лабораторного ПрофКиП Е7-16

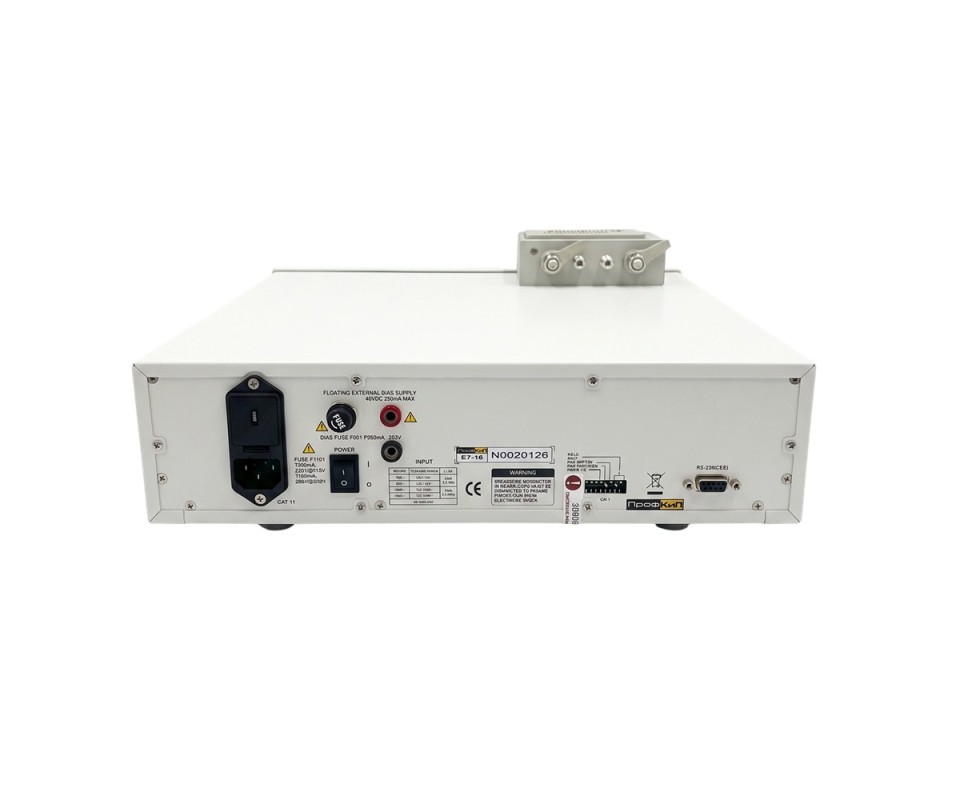

Измерители выполнены на основе встроенного микроконтроллера, аналого-цифрового преобразователя и аналоговых схем измерений. На передней панели расположены жидкокристаллический дисплей, кнопки управления и гнезда для подключения измерительных кабелей. Конструкция измерителей рассчитана на их эксплуатацию в промышленных и лабораторных условиях. Принцип действия измерителей основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением измеряемых величин на основании вносимых изменений в тестовый сигнал объектом измерения

Наименование характеристики	Значение
Рабочие частоты, Гц, кГц	100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Пределы допускаемой относительной погрешности установки частоты, %	±0,01
Диапазон измерений:
электрического сопротивления переменного тока, Ом	от 0,01 до 99,9999∙10⁶
электрической емкости, Ф	от 1∙10^-12 до 9,999∙10^-3
индуктивности, Гн	от 1∙10^-6 до 9,9999∙10³
тангенса угла потерь	от 0,0001 до 9,99999
электрической добротности	от 1 до 50
Уровень тест-сигнала:
напряжение переменного тока, В	от 0,1 до 1,0
Пределы допускаемой абсолютной погрешности установки уровня тест-сигнала напряжения переменного тока, В	±0,02·U_вых
Диапазон показаний:
- электрического сопротивления переменного тока, Ом	от 0,00001 до 2000∙10⁶
- электрической емкости, Ф	от 0,0001∙10^-12 до 99999∙10^-6
- индуктивности, Гн	от 0,0001∙10^-6 до 99999
- тангенса угла потерь электрической	от 0,00001 до 10
- добротности	от 0,00001 до 50
Габаритные размеры (ширина×высота×глубина), мм	362×108×381
Масса, кг, не более	4,76
Напряжение питающей сети для номинального значения частоты сети от 50 до 60 Гц, В:
- номинал 115 В	от 98 до 132
- номинал 230 В	от 196 до 253
Нормальные условия измерений:
температура окружающего воздуха, °С	от +18 до +28
Условия эксплуатации:
– температура окружающего воздуха, °С	от 10 до 40
– относительная влажность воздуха, %, не более	80

1. Измеритель иммитанса лабораторный - 1 шт.;
2. Четырёхпроводной фиксатор «зажимы Кельвина» - 1 шт.;

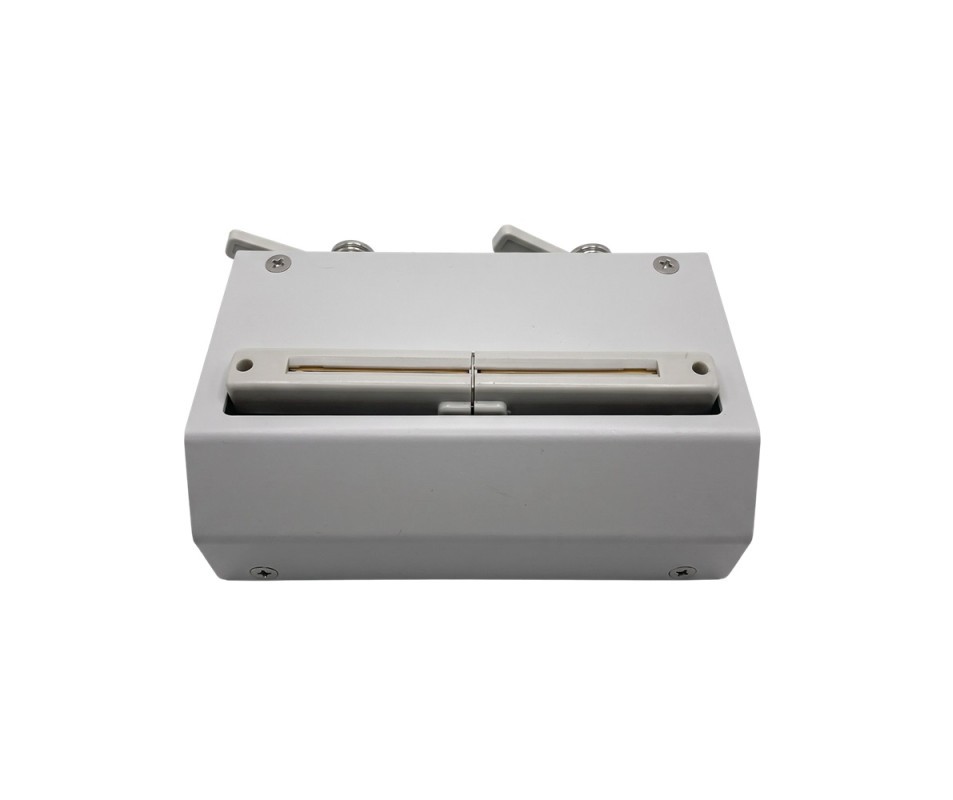

3. Фиксатор SMD компонентов - 1 шт.;
4. BNC адаптер - 1 шт.;
5. Кабель (шнур) питания - 1 шт.;
6. Руководство по эксплуатации - 1 шт.
