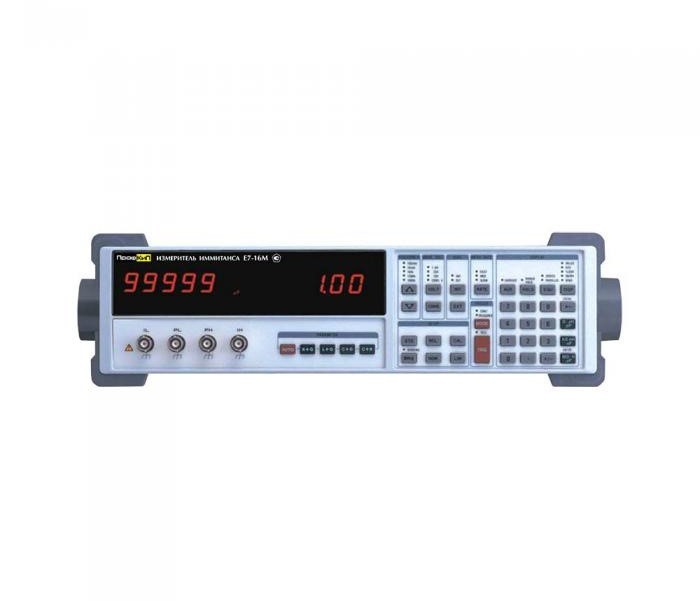

ПрофКиП Е7-16М измеритель иммитанса (RLC)

Код: 44514

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Гарантия 1 год

ГРСИ 55692-13 до 28.11.2018

Назначение измерителя иммитанса ПрофКиП Е7-16М

Измеритель иммитанса ПрофКиП Е7-16М предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц. Схема подключения: последовательная/параллельная, коррекция: мультичастотная, на короткозамкнутом входе и разомкнутом входе.

Особенности и преимущества измерителя иммитанса ПрофКиП Е7-16М

Режимы измерения: AUTO, R+Q, L+Q, C+D, C+R
Точность: 0.05%
Рабочая частота: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
5 тестовых частот
Сохранение в памяти до 9 режимов измерения
Эквивалентная схема: последовательная или параллельная
Индикация параметров: измеренное значение, отклонение, процент отклонений, количество отклонений
Усреднение: 2 изм … 10 изм
Напряжение тестирования: 0.1 В скз, 0.25 В скз, 1 В скз
Скорость измерения: 2, 10 или 20 измерений в секунду при тестовой частоте 1 кГц
Напряжение смещения до 40.0 В
Сохранение в памяти до 9 режимов измерения.
Запуск: непрерывный, ручной или управление по интерфейсу RS232C, GPIB
Четырехпроводное подключение: 4 BNC разъема

Параметры	Значения
Режимы измерения	AUTO, R+Q, L+Q, C+D, C+R
Базовая погрешность	0.05%
Частота тест-сигнала	100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
Напряжение тест-сигнала	0.10 В скз, 0.25 В скз, 1.0 В скз ±2% плавная регулировка от 0.1 В до 1.0 В с шагом 50 мВ
Диапазоны измерения	R+Q(R): 0.0001 Ом … 2000 МОм R+Q(Q): 0.00001 … 50 L+Q(L): 0.0001 мкГн … 99999 Гн L+Q(Q): 0.0001 … 50 C+D(C): 0.0001 пФ … 99999 мкФ C+D(D): 0.00001 … 10 C+R (C): 0.0001 пФ … 99999 мкФ C+R (R): 0.00001 кОм … 99999 кОм
Скорость измерения (1 кГц)	низкая: 2 изм/с средняя: 10 изм/с высокая: 20 изм/с
Усреднение	2 изм … 10 изм
Эквивалентная схема измерений	последовательная/параллельная
Отображаемые параметры	измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
Постоянное напряжение смещения	внутреннее: 2.0 В ±2% внешнее: 0 В … +40 В, с защитой по току 0.25 А
Переключение диапазона измерения	автоматическое/ручное
Запуск измерений	непрерывный, ручной (передняя панель), дистанционный (RS-232, GPIB, HANDLER)
Общие данные измерителя иммитанса ПрофКиП Е7-16М
Зажимная оснастка	4-проводная оснастка Кельвина для деталей с радиальными выводами
Защита прибора при проведении измерений	до 1 Дж запасенной энергии (для заряженных конденсаторов), предохранитель 0.25 А при проведении измерений с подачей внешнего напряжения смещения
Балансировка прибора: по короткому замыканию по разрыву цепи	R < 20 Ом, Z < 50 Ом Z > 10 кОм
Разбраковка	до 8 критериев разбраковки по Q, D и R, а так же общая разбраковка, установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу, возможность сохранения установок в память прибора
Самоконтроль	тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.)
Сохранение и повторный вызов	сохранение 9 установок режимов измерения, при вызове из памяти данных об установках с порядковым номером 0 производится установка по молчанию
Интерфейсы	установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232, GPIB, HANDLER)
Условия эксплуатации	0°С … 50°С, относительная влажность до 80%
Питание	220 В, 50 Гц
Потребляемая мощность	не более 20 Вт
Габаритные размеры	109х363х386 мм
Вес	5.8 кг

1. Измеритель иммитанса ПрофКиП Е7-16М - 1 шт.;
2. Адаптер ПрофКиП Е7-16М-АЕ - 1 шт.;
3. Кабель питания - 1 шт.;
4. Руководство по эксплуатации - 1 шт.
