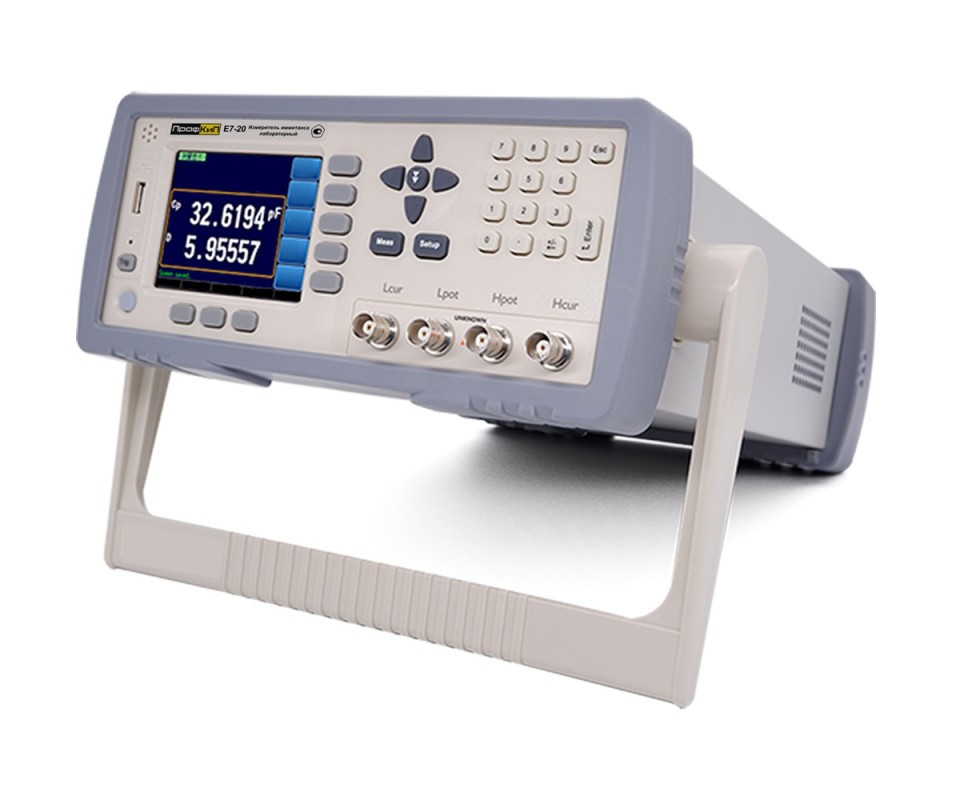

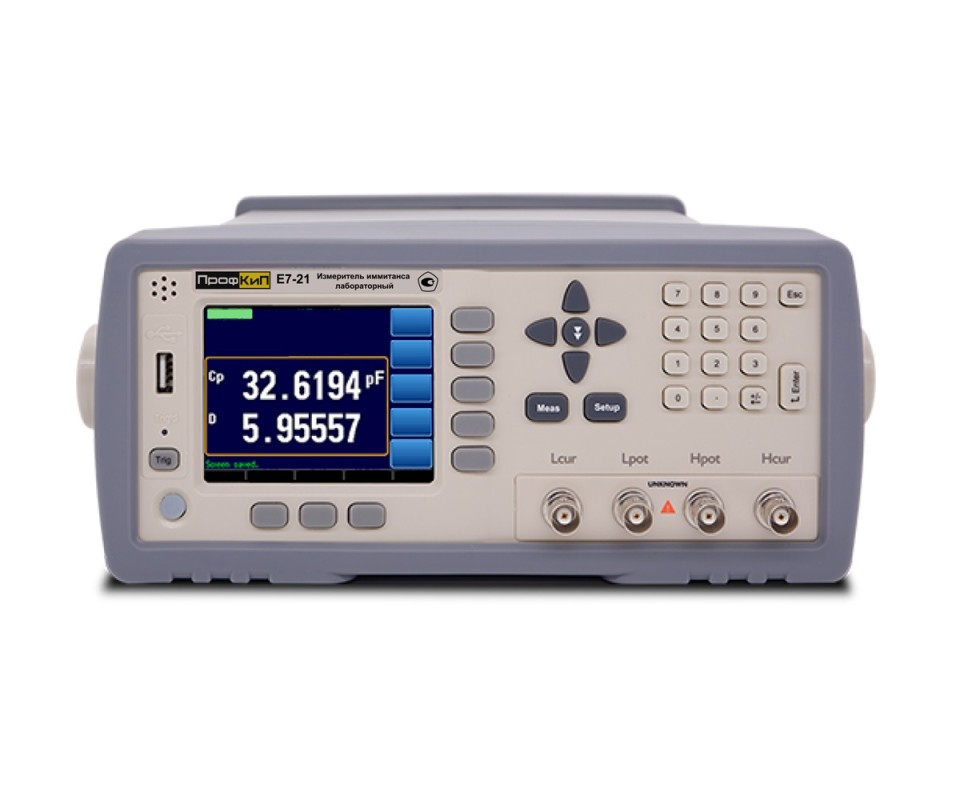

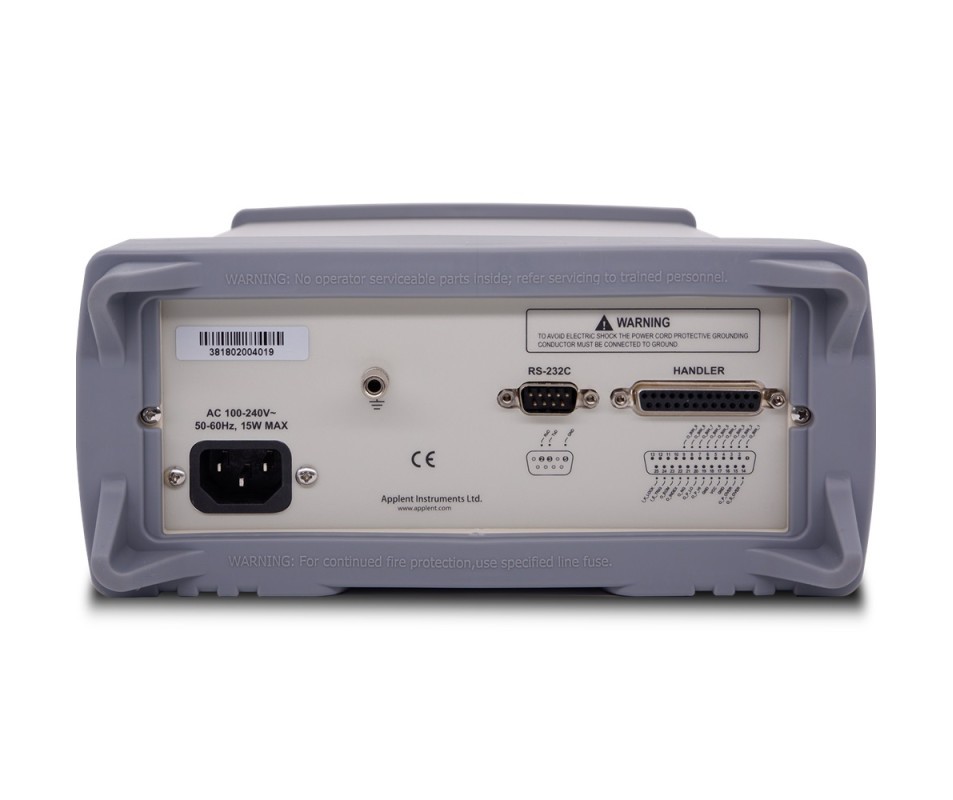

ПрофКиП Е7-20 измеритель иммитанса (RLC) лабораторный

Код: 033787

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия

Официальный дилер
Госреестр 98822-26
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение измерителя иммитанса лабораторного ПрофКиП Е7-20

Измерители иммитанса лабораторные ПрофКиП Е7-20 предназначены для измерений параметров пассивных элементов электрической цепи (полное электрическое сопротивление, активное и реактивное электрическое сопротивления, электрическая емкость, индуктивность, угол фазового сдвига, тангенс угла потерь, электрическая добротность) в лабораторных, цеховых условиях, ремонтных мастерских. Измерители могут обеспечивать автоматическую и ручную установку пределов измерения, а также автоматический и ручной выбор вида эквивалентной схемы с выводом результатов измерения на цифровые шестиразрядные индикаторы цветного дисплея. Изделия обеспечивают возможность подключения к внешнему персональному компьютеру с использованием разъёмов USB type B; а так же возможность записи информации с дисплея на внешний накопитель, подключаемый через интерфейс USB type A. Приборы имеют возможность работы в режиме компаратора (отбраковки элементов) в заводских условиях по ранее заданным допустимым значениям параметров.

Особенности измерителя иммитанса лабораторного ПрофКиП Е7-20

Частота тестового сигнала: 50Гц - 100 кГц (непрерывная, разрешение 0,001 Гц)
Базовая точность: 0,05%
Измеряемые параметры: Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, R-X, Z-θrad, Z-θdeg, DCR
Контролируемые параметры: Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ%
Автоматический ручной и номинальный режим выбора диапазона
Функция калибровки
Выходной импеданс 30 Ом, 50 Ом, 100 Ом
Функция калибровки
Уровень тестового сигнала: 0,01 - 2 В (шаг 10 мВ)
Скорость измерения: 30/10/6/3 измерений в секунду, усреднение 1 - 256 раз
Коррекция холостого хода/короткого замыкания 3-точечная калибровка по частоте и нагрузке
3-точечная калибровка по частоте и нагрузке
RS-232C, Exhandler, USB-порт (до 10000 записей)
Автоматический выбор LCR
Дисплей: 3,5-дюймовый TFT-LCD дисплей, разрядность: 6 знаков (99999)

Принцип действия измерителя иммитанса лабораторного ПрофКиП Е7-20

Измерители выполнены на основе встроенного микроконтроллера, аналого-цифрового преобразователя и аналоговых схем измерений. На передней панели расположены жидкокристаллический дисплей, кнопки управления и гнезда для подключения измерительных кабелей. Конструкция измерителей рассчитана на их эксплуатацию в промышленных и лабораторных условиях. Принцип действия измерителей основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением измеряемых величин на основании вносимых изменений в тестовый сигнал объектом измерения

Наименование характеристики	Значения
Диапазон рабочих частот, Гц	от 50 до 1·10⁵
Пределы допускаемой относительной погрешности установки частоты, %	±0,01
Диапазон измерений:
- электрического сопротивления переменного тока, Ом	от 0,01 до 99,9999∙10⁶
- электрического сопротивления постоянного тока, Ом	от 0,01 до 99,9999∙10⁶
- угла фазового сдвига, градус	от -179,999 до +179,999
- угла фазового сдвига, радиан	от -3,14159 до +3,14159
- электрической емкости, Ф	от 1∙10^-12 до 0,1
- индуктивности, Гн	от 1∙10^-6 до 9,9999∙10³
- тангенса угла потерь	от 0,0001 до 9,99999
- электрической добротности	от 1 до 300
Пределы допускаемой относительной погрешности измерений электрического сопротивления переменного тока, электрической емкости, индуктивности, %
Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь:
- D_x ≤0,1
- D_x >0,1
Пределы допускаемой абсолютной погрешности измерений электрической добротности, если Qx·De <1
Пределы допускаемой абсолютной погрешности измерений фазового сдвига, градус
Пределы допускаемой абсолютной погрешности измерений активных элементов электрического сопротивления, при D_х ≤0,1, Ом:
- параллельная схема замещения
- последовательная схема замещения
Пределы допускаемой относительной погрешности измерений сопротивления постоянного тока, %:	±0,05
Уровень тест-сигнала:
- напряжение постоянного тока, В	±1
- напряжение переменного тока, В	от 0,01 до 2
- сила переменного тока, мА	от 0,1 до 20
Пределы допускаемой абсолютной погрешности установки уровня тест-сигнала напряжения переменного тока, В	±0,1·U_вых
Диапазон показаний:
- электрического сопротивления переменного тока, Ом	от 0,00001 до 99,9999∙10⁶
- электрического сопротивления постоянного тока, Ом	от 0,00001 до 99,9999∙10⁶
- электрической емкости, Ф	от 0,00001∙10^-12 до 0,999999
- индуктивности, Гн	от 0,00001∙10^-9 до 99999,99
- тангенса угла потерь	от 0,00001 до 9,99999
- электрической добротности	от 0,00001 до 99999,9
Технические характеристики
Габаритные размеры (ширина×высота×глубина), мм	264×107×350
Масса, кг, не более	3,5
Напряжение питающей сети для номинального значения частоты сети от 50 до 60 Гц, В	от 90 до 260
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +18 до +28
- относительная влажность воздуха, %, не более	65
Условия эксплуатации:
- температура окружающего воздуха, °С	от 10 до 40
- относительная влажность воздуха при температуре окружающего воздуха 23 °С, %, не более	70

1. Измеритель иммитанса лабораторный - 1 шт.;
2. 4-проводный измерительный кабель с 2 зажимами типа «крокодил» - 1 шт.;
3. Пинцет-адаптер для SMD компонентов - 1 шт.;

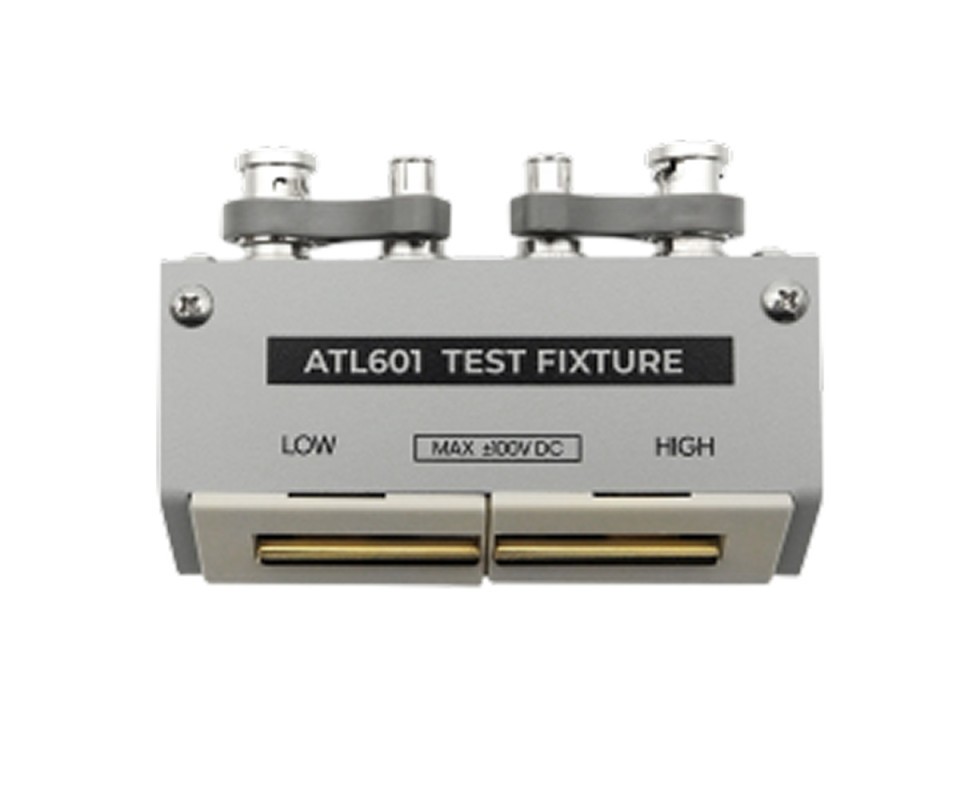

4. Испытательное приспособление - 1 шт.;
5. Коммуникационный кабель - 1 шт.;
6. Кабель (шнур) питания - 1 шт.;
7. Руководство по эксплуатации - 1 шт.
