- Бренд: АКИП
Страна бренда: Россия
- Госреестр 93224-24
- Межповерочный интервал
12 месяцев - Гарантия 1 год

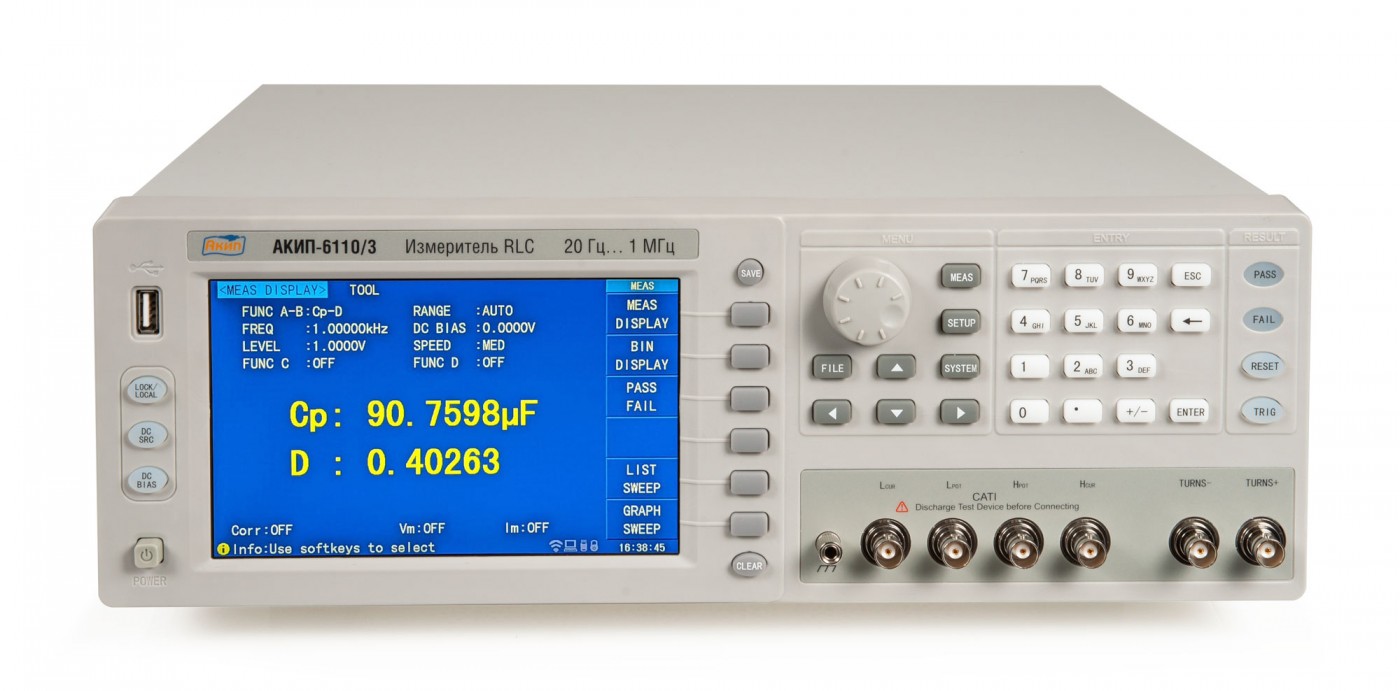

Измеритель электрических параметров компонентов и деталей RLC АКИП-6110/3 является современным и высокоточным прибором, способным измерять тринадцать основных характеристик, включая сопротивление, емкость, индуктивность и тангенс угла диэлектрических потерь, а также другие параметры.
Точность измерений прибора составляет ±0,05% при базовой настройке, что делает его надежным инструментом для проведения различных тестов и экспериментов. Отличительной особенностью измерителя является широкий диапазон рабочих частот – от 20Hz до 1MHz, что позволяет работать с разными уровнями и условиям. При этом процесс измерения может быть выполнен с высокой скоростью – до 13ms при частоте выше 10kHz.
Функция проверки трансформаторов в измерителе RLC АКИП-6110/2 позволяет определить такие параметры, как коэффициент трансформации, количество витков и фаза. Также прибор позволяет анализировать компоненты в параллельной и последовательной схемах замещения. В АКИП-6110/3 также присутствуют дополнительные функции, такие как режим полярных координатах, усреднение результатов измерений, функция “Годен / Не годен” и другие. Все это расширяет возможности сбора и обработки данных.
Измеритель характеристик RLC-элементов АКИП-6110/3 — это прецизионный прибор, предназначенный для определения разнообразных электрических параметров деталей и компонентов с функцией «Curve tracing». Эта функция позволяет создавать графики зависимости выбранных параметров (частота, напряжение или постоянный потенциал) с возможностью настройки количества точек на графике.
Прибор также оборудован режимом сортировки, который позволяет сравнивать до десяти различных образцов одновременно, а также автоматическим или ручным выбором пределов измерений. Устройство имеет автоматическую настройку уровня тестового сигнала и цветной графический дисплей с высоким разрешением.
Кроме того, измеритель поддерживает различные режимы калибровки и имеет возможность переключения выходного импеданса. Для подключения к компьютеру прибор оснащен интерфейсами RS-223, USB и Handler. Дополнительные аксессуары, такие как измерительные кабели, адаптеры и GPIB, доступны опционально.
В нашем магазине вы можете купить Измеритель RLC АКИП-6110/3 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Особенности измерителя RLC АКИП-6110:
- Диапазон частот: 20Гц - 300 кГц (АКИП-6110/1), 20Гц - 500 кГц (АКИП-6110/2), 20Гц – 1 МГц (АКИП-6110/3);
- Измерение 13 параметров: комплексное сопротивление на переменном токе (R,Z,X), сопротивление постоянному току (DCR), ЭПС (ESR), проводимость (G, Y, B), ёмкость (С), индуктивность (L), тангенс угла потерь (D), добротность (Q), фазовый сдвиг °/rad (θ);
- Погрешность измерений: ± 0,05 % …± 0,4% (в зав. от диапазона/ уровня);
- Скорость измерения (F>10 кГц): 13 мс/ 90 мс/ 370 мс (быстр./ сред./ медл.);
- Тест трансформаторов: Turns-Ratio (коэффициент трансф.), Turns (витки обмоток), Phase (фазовый угол), leakage inductance/ Lk (индикатор утечки/ рассеяния);
- Параллельная/ последовательная схема замещения;
- Режим полярных координат: Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ);
- Широкие функциональные возможности по сбору и анализу информации;
- Режим усреднение значения (1 - 255);
- Тест «Годен/ Негоден» (Pass/Fail) в режимах: «Δ-абс. знач./ Δ-изм %»;
- Табличные измерения «List» (автотест по 10 точкам параметра «частота / уровень/ постоянное смещение U/ I»);
- Функция «Curve scanning»: построение графика с выбором числа точек развертки (150/ 300/ 600/ 1200/ 1800 – частота, напряжение, постоянное смещение);
- Режим сортировки (Comparator): 10 номиналов выборки (bins 1- bins 9, AUX);
- Выбор пределов измерения: авто или ручной;
- Автоматический контроль уровня тест-сигнала/ АРУ (ALC);
- Цветной графический ЖК-дисплей, разрешение 6 разрядов;
- Режимы калибровки: КЗ (Short)/ ХХ (Open)/ Согл. (Load);
- Выходной импеданс: 10Ω, 25Ω, 50Ω, 100Ω (переключаемый);
- Гнездо USB на передней панели для подключения flash-накопителя;
- Интерфейс: RS-232, USB (USBTMC/ USBCDC), Handler (сортировщик);
- Дополнительные аксессуары (опции): измерительные кабели, адаптеры подключения, GPIB.
