ИПИ-95 Искатель повреждения изоляции

Код: 82622

Описание в PDF

Бренд: Квазар
Страна бренда: Россия
Гарантия 1 год

Аппаратура ИПИ-95К предназначена для нахождения мест повреждений изоляции металлических трубопроводов без вскрытия грунта и определения трассы и глубины заложения трубопроводов.

Если места врезки (несанкционированное подключение к трубопроводу) сопровождаются повреждением изоляции, то они обнаруживаются как места с нарушенной изоляцией.

Для определения положения и глубины залегания подземных коммуникаций в приборе используется принцип электромагнитной
локации.

Аппаратура может использовать в качестве входного сигнала ток станций катодной защиты.

Приемник аппаратуры имеет два входа, что позволяет одновременно искать трассу и обследовать изоляцию одному оператору. Благодаря встроенному в приемник звуковому индикатору оператор может надевать наушники только при необходимости, что снижает утомляемость при длительной работе.

В генераторе для облегчения настройки предусмотрена регулировка частоты повторения импульсов сигнала под ритм движения оператора.

Генератор

Частота сигнала генератора (в фазе генерации напряжения), Гц	1000±2
Максимальная мощность генератора в импульсе, Вт, не менее	75
Генератор вырабатывает амплитудно-модулированное переменное напряжение. Заполнение импульсов модуляции составляет, не менее	20%
Регулировка периода модуляции выходного напряжения, с	от 0.5 до 2
Генератор питается от источника постоянного тока напряжением, В	9÷16
Глубина регулирования амплитуды выходного напряжения генератора без нагрузки при напряжении источника питания 12 В ступенчато с шагом не более 6 дБ,В	(5 -150)
Габаритные размеры генератора, мм, не более	212х85х137
Масса генератора, кг, не более	1

Приемник

Максимальная чувствительность приемника на частоте 1000 Гц, мкВ	50
Ширина полоса пропускания селективного усилителя приемника в режиме фильтра по уровню -3дБ, не более, Гц:
на частоте 100Гц	5
на частоте 1000Гц	50
Напряжение питания приемника (три элемента типа «АА»), В	от 3 до 5
Потребляемый приемником ток (уровень зуммера на минимуме), мА, не более	10
Габаритные размеры приемника, мм, не более	212х65х137
Масса приемника, кг, не более	0.5

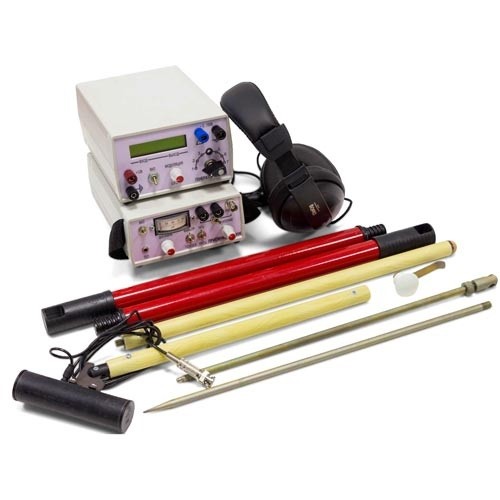

1. Генератор - 1 шт.;
2. Приемник - 1 шт.;
3. Антенна - 1 шт.;
4. Телефоны головные - 1 шт.;
5. Клипса магнитная - 1 шт.;
6. Штырь с гальванической связью - 1 шт.;
7. Штырь заземляющий - 2 шт.;
8. Провод для подключения заземляющего штыря (4 м) - 1 шт.;
9. Провод для подключения заземляющего штыря (1,5 м) - 1 шт.;
10. Провод питания генератора от аккумулятора (2 м) - 2 шт.;
11. Провод питания генератора от прикуривателя (2 м) - 1 шт.;
12. Провод для подключения магнитной клипсы - 1 шт.;
13. Провод для подключения штыря с гальванической связью - 1 шт.;
14. Отвертка - 1 шт.;
15. Элемент питания тип АА - 1 шт.;
16. Сумка-кейс - 1 шт.;
17. Паспорт, инструкция по эксплуатации и техническое описание - 1 шт.;
