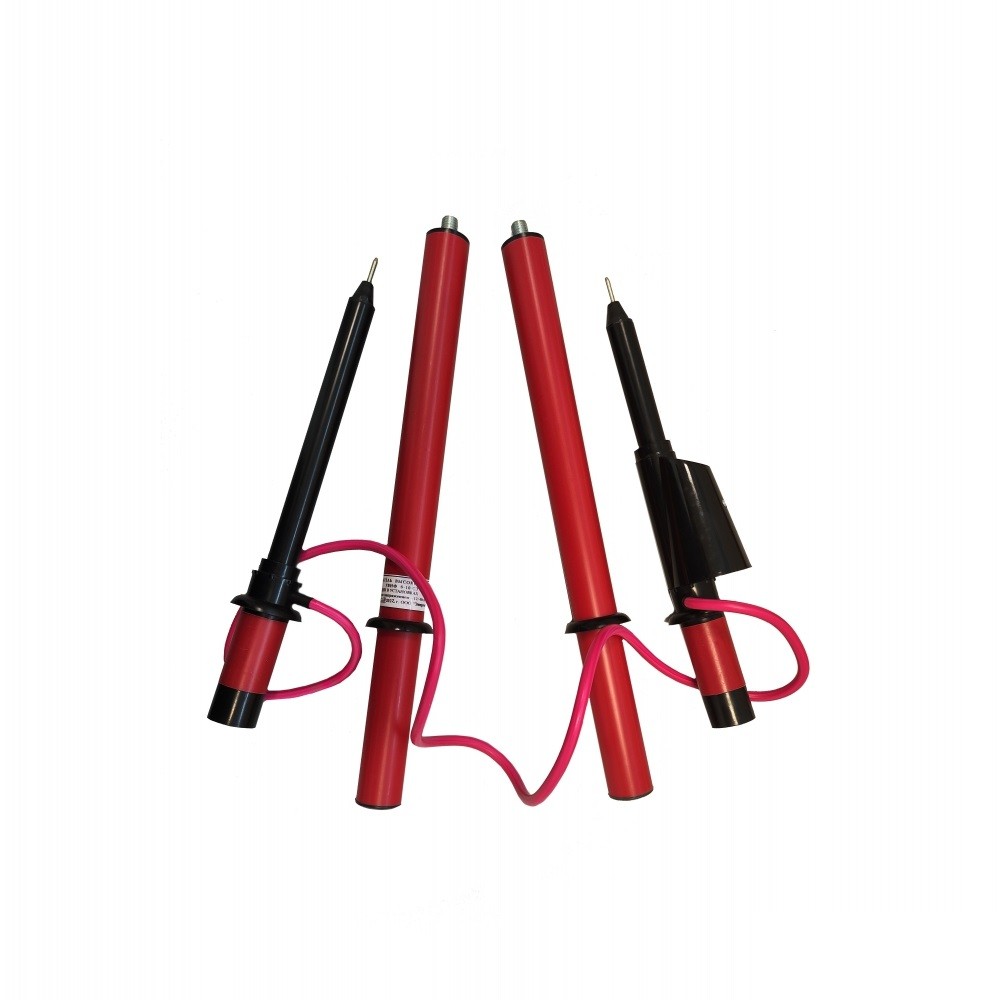

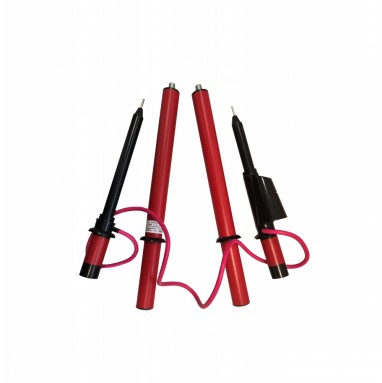

УВНФ 6-10СЗ указатель высокого напряжения

Код: 42068

Описание в PDF

Бренд: Энергобезопасность
Гарантия 2 года

Указатель высокого напряжения для проверки совпадения фаз УВНФ 6-10СЗ предназначен для проверки совпадения фаз кабельных и воздушных линий, а также как двухполюсный указатель для определения наличия или отсутствия напряжения, особенно в условиях наведенного напряжения, на воздушных линиях и электроустановках переменного тока напряжением 6-10 кВ частотой 50 и 60Гц.

Указатель может использоваться для проверки целостности высоковольтных nредохранителей,отключенноrо положения фаз выключателей, а также для проверки совпадения фаз на отключенном линейном разьединителе ВЛ 6-10 кВ.

Указатель УВНФ 6-10СЗ в комплекте с двумя изолирующими телескопическими штангами типа "ШИ" (Сертификат соответствия- РОСС RU. AU 18.Н 40901) может использоваться для проведения работ на воздушных линиях с поверхности земли без подьема на опору.

Допускается применение указателя в комплекте с другими изолирующими штангами, имеющими соответствующий адаптер (М12), прошедшими необходимые испытания и признанные годными для применения в электроустаовках 6-10 кВ.

Параметр	Значение
Номинальное напряжение электроустановки, кВ	6 - 10
Напряжение индикации,кВ (по схеме согласного включения фаз, не менее)	7,6 - 12,7
Напряжение индикации,кВ (по схеме встречного включения фаз, не более)	1,5 - 2,5
Длина соединительного высоковольтного провода, м, не менее	1,2
Соединение высоковольтного провода и рабочих частей	Неразъёмное
Габаритные размеры корпуса указателя,мм; в рабочем состоянии в транспортном виде	Ф 72 x 800 500 x 200 x 60
Масса указателя, кг, более	1
Условия эксплуатации
Диапазон рабочих температур	от - 45°C до + 40°C
Относительная влажность воздуха	не выше 98% при 25°C
