ПАРМА ВАФ-А(М) Вольтамперфазометр автоматический (базовый блок без клещей)

  • Под заказ
  • Госреестр 39937-08
  • Межповерочный интервал 24 месяца
  • Гарантия 18 месяцев
  • Доставка по России
  • Производитель Парма
  • Производство: Россия
  • Поверка включена в стоимость

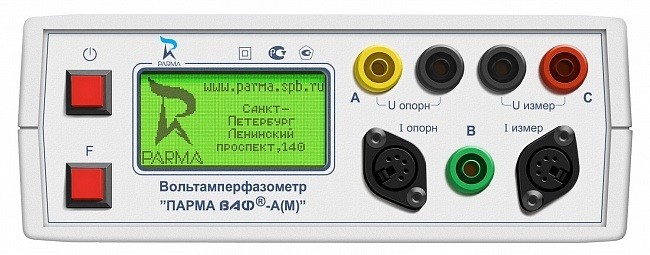

Вольтамперфазометр ПАРМА ВАФ© – А(М)

Измерение тока от 0 до 3000 А в трех диапазонах (может комплектоваться тремя типами токоизмерительных клещей)

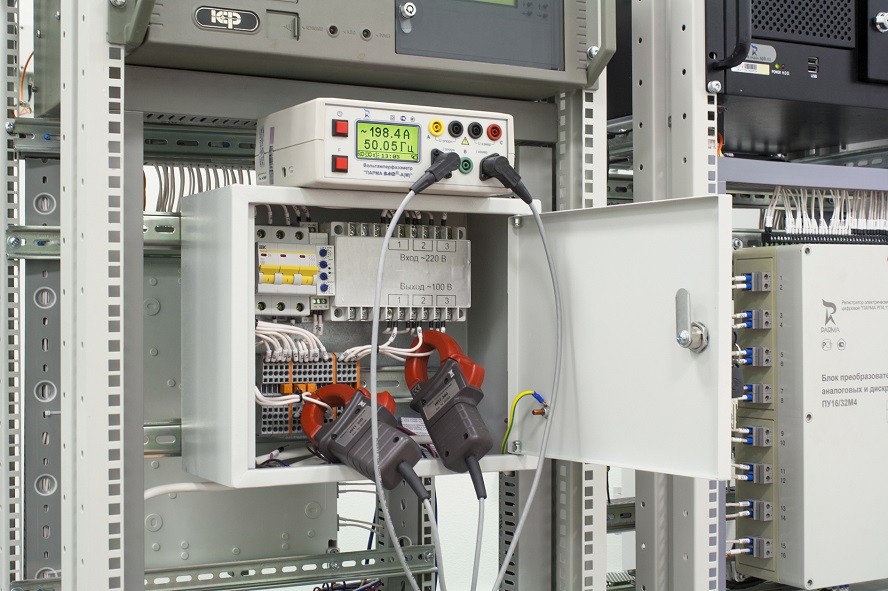

Область применения:

  • эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок
  • фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей
  • контроль правильной фазировки цепей учета присоединения
  • снятие вольт-амперной характеристики и измерения углов
  • контроль одно- и трехфазных цепей в шкафах электропитания
  • измерение вторичных (до 10 А) и первичных (до 3000 А) токов одним прибором

Измеряемые величины:

  • действующее значение напряжения и силы переменного тока
  • действующее значение напряжения и силы переменного тока основной частоты
  • частота напряжения и силы переменного тока
  • угол сдвига фаз между напряжением и напряжением
  • угол сдвига фаз между током и током
  • угол сдвига фаз между током и напряжением
  • угол сдвига фаз между напряжением и током
  • активная, реактивная и полная мощность
  • коэффициент мощности – cos φ
  • определение последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее

Отличительные особенности:

  • полная автоматизация выбора режима работы
  • универсальное питание от АКБ или батарей типоразмера «С»
  • удобство работы с труднодоступными токоведущими цепями
  • змерение силы переменного ток с высокой точностью от 0,1 А без «врезки» в токовые цепи
  • графический ЖК-дисплей с подсветкой
  • возможность сохранения «экрана» - запись в память прибора отображаемой в данный момент информации
  • возможность автоматической регистрации измерительной информации в памяти прибора в формате MS Office
  • возможность просмотра сохраненной информации при подключении к ПК через USB
  • пользовательское меню для настройки прибора
  • одновременное отображение до 4-х измеряемых параметров
  • удобная рабочая сумка для эксплуатации прибора и хранения аксессуаров
  • температура окружающего воздуха в рабочих условиях - от -20 до +55 °С

Измеряемый параметр

Ед. изм.

Диапазон измерения

Пределы допускаемой погрешности измерения

приведенной1), (γ) %

относительной, (δ) %



абсолютной (Δ)

Примечание

Напряжение постоянного тока

В

от 0,3 до 460,0

Δ=±(0,005∙Х+0,4)



Действующее значение напряжения переменного тока

В

от 2 до 460,0

Δ=±(0,005∙Х+0,4)



Частота измеряемого напряжения

Гц

от 45 до 55

Δ=±0,04



Частота измеряемой силы тока

Гц

от 45 до 55

Δ=±0,04



Действующее значение силы переменного тока

при использовании ИПТ 10

А

от 0,1 до 10

Δ=±(0,008∙Х+0,01)



при использовании ИПТ 300

А

от 10 до 300

Δ=±(0,02∙Х+1)



при использовании ИПТ 3000

А

от 5 до 300

Δ=±3.0



от 300 до 1000

δ=±1,5 %



Углы сдвига фаз

между напряжением и напряжением

градус

± 180

Δ=±3,6 1)



между током и током

градус

± 180

Δ=±3,6 2)



Δ=±10,0,3)



между током и напряжением (φIU)

градус

± 180

Δ=±3,6 2)



Δ=±8,03)



между напряжением и током (φUI) и (φ)

градус

± 180

Δ=±3,6 2)



Δ=±8,03)



Активная мощность

при использовании ИПТ 10

кВт

от 0,002 до 4,6

Δ=±(0,025∙Х+0,01)

при cos φ

(0,5≥φ≥1)

при использовании ИПТ 300

кВт

от 0,15 до 138,0

Δ=±(0,035∙Х+0,5)

при использовании ИПТ 3000

кВт

от 0,075 до 138,0

Δ=±(0,025∙Х+0,5)

от 4,5 до 460,0

Δ=±(0,03∙Х+3)



Реактивная мощность

при использовании ИПТ10

квар

от 0,002 до 4,6

Δ=±(0,025∙Х+0,01)



при sin φ

(0,5≥φ≥1)

при использовании ИПТ 300

квар

от 0,15 до 138,0

Δ=±(0,035∙Х+0,5)

при использовании ИПТ 3000

квар

от 0,075 до 138,0

Δ=±(0,025∙Х+0,5)

от 4,5 до 460,0

Δ=±(0,03∙Х+3)

Полная мощность

при использовании ИПТ 10

кВ·А

от 0,002 до 4,6

Δ=±(0,01∙Х+0,01)



при использовании ИПТ 300

кВ·А

от 0,15 до 138,0

Δ=±(0,02∙Х+0,3)



при использовании ИПТ 3000

кВ·А

от 0,075 до 138,0

Δ=±(0,025∙Х+0,35)



от 4,5 до 460,0

Δ=±(0,025∙Х+1,5)

где – Х – измеренное значение напряжения, силы тока, активной, реактивной и полной мощности

1) При действующем значении напряжения переменного тока не менее 30 В

2) При действующем значении силы переменного тока не менее 100 мА для ИПТ 10, не менее 5 А (предел 300 А) и не менее 50 А (предел 3000 А) для ИПТ 3000 и действующем значении напряжения переменного тока не менее 30 В

3) При действующем значении силы переменного тока не менее 10 А для ИПТ 300 и действующем значении напряжения переменного тока не менее 30 В

  • Форма кривых напряжения и тока должна быть синусоидальной, коэффициенты искажения синусоидальности кривых напряжения и тока должны быть не более 2 %
  • ВАФ производит определение порядка чередования фаз в трехфазной системе с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее.
  • Предельное значение напряжения, которое может быть показано на дисплее – не менее 600 В.
  • ВАФ, при необходимости использования, осуществляет измерение силы переменного тока до 3000 А с относительной погрешностью 2%.
  • Входное сопротивление каналов напряжения не менее 1 МОм.
  • ВАФ выдерживает перегрузку в течение 1 минуты по напряжению 2•Uк, где Uк – конечное значение диапазона измеряемого напряжения.
  • ВАФ в комплекте с ИПТ 10 выдерживает перегрузку в течение 1 минуты по току 1,5•Iк, где Iк – конечное значение диапазона измеряемой силы тока.
  • ВАФ в комплекте с ИПТ 300 и ИПТ 3000 выдерживает перегрузку по току в течение 1 с 1,5•Iк, где Iк – конечное значение диапазона измеряемой силы тока.
  • Окно магнитопровода ИПТ (клещей):

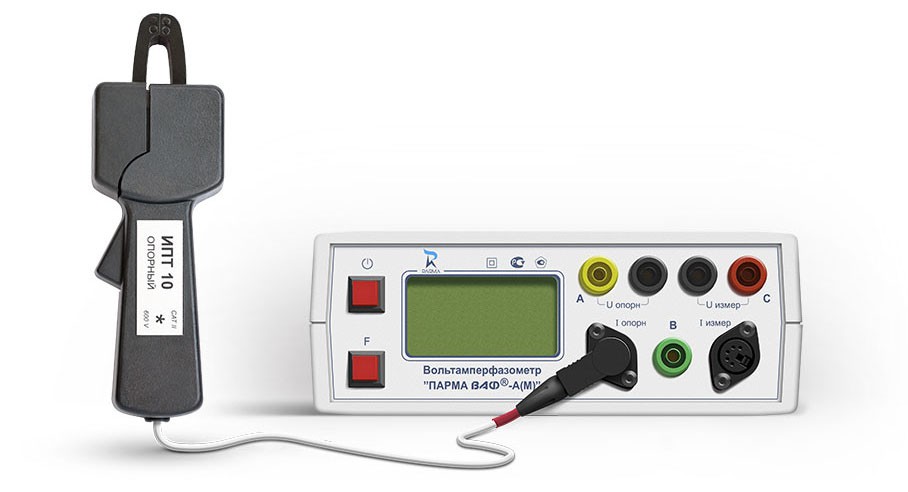

    •   ИПТ 10 - 8 мм

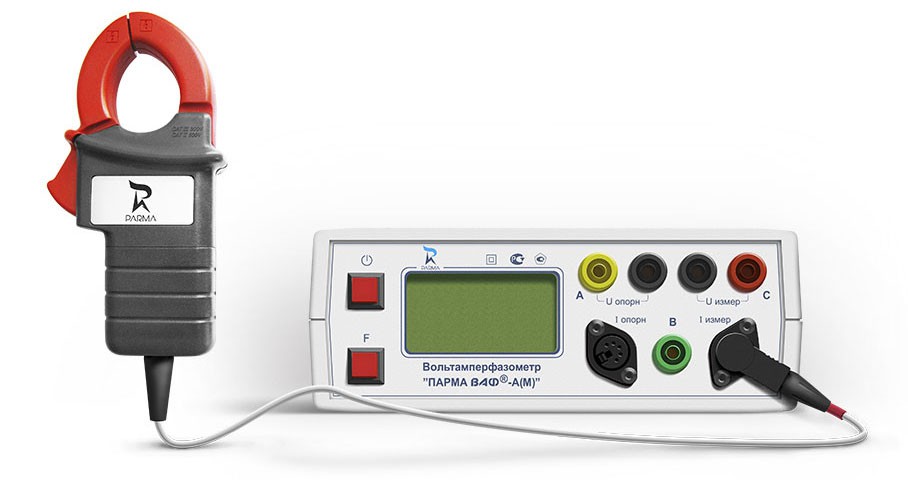

    •   ИПТ 300 – Ø ~ 30 мм

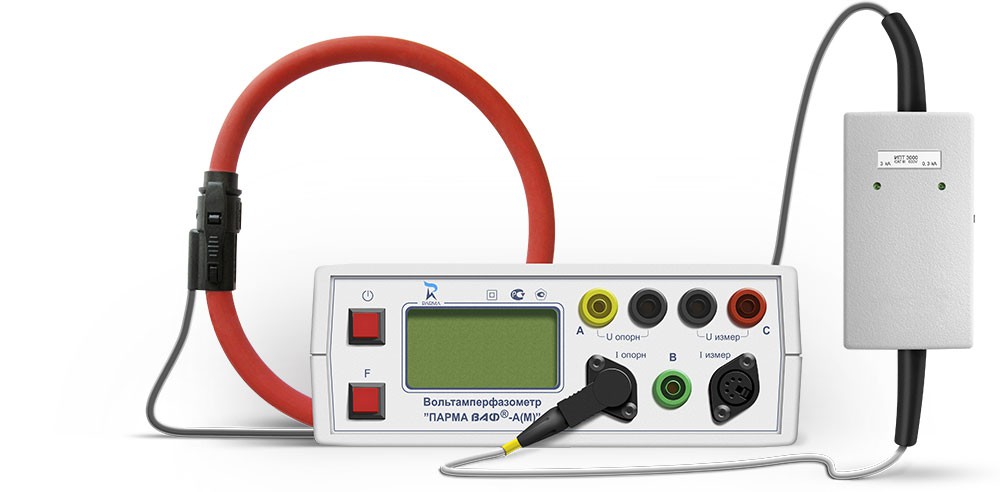

    •   ИПТ 3000 – обод длинной – 450 мм, (Ø~145 мм при образовании окружности)
  • Время установления рабочего режима – не более 6 секунд.

Напряжение питания:

  • питание ВАФ осуществляется от сети переменного тока через адаптер, входящий в комплект поставки ВАФ, от USB-порта персонального компьютера, или от четырех встраиваемых источников питания постоянного тока типоразмера C (гальванические элементы типа P14P 1,5 В или аккумуляторы NiMH типа HR14 1,2 В)
  • потребляемая мощность от встраиваемых источников постоянного тока – не более 2,5 Вт, потребляемый ток от USB-порта – не более 0,5 А

Габаритные размеры:

  • измерительного блока – не более 190х70х143 мм
  • измерительного блока и комплектов ИПТ (опорных и измерительных), упакованных в сумку) – не более 350х110х215 мм

Масса максимальная:

  • измерительного блока - не более 1,0 кг
  • измерительного блока и измерительных клещей, упакованных в сумку - не более 5,0 кг



  • Средний срок службы – не менее 10 лет.
  • Средняя наработка на отказ – не менее 10000 часов
  • Среднее время восстановления работоспособного состояния после установления неисправности – 2 часа

Нормальные условия применения:

  • номинальная температура окружающего воздуха - +20°С
  • допускаемое отклонение температуры окружающего воздуха - ±5°С
  • относительная влажность воздуха - от 30 до 80%
  • атмосферное давление - от 84 до 106 кПа

Рабочие условия применения:

  • температура окружающего воздуха - от -20 до +55°С
  • относительная влажность воздуха - 90 % при +30°С
  • атмосферное давление - от 84 до 106,7 кПа

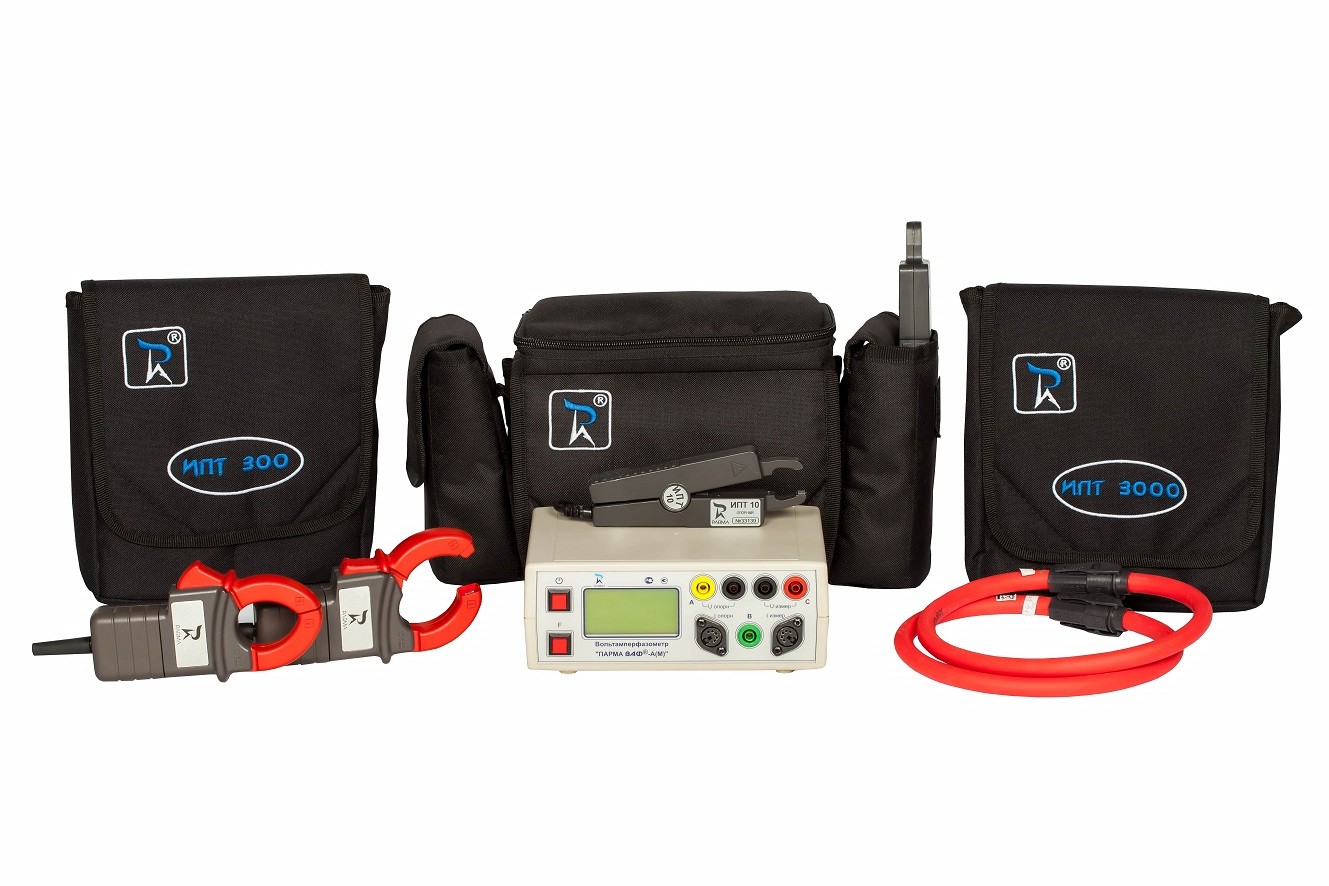

В комплект поставки ВАФ входят:
– измерительный блок – 1 шт.
– ИПТ 10 (измерительный и опорный*) – 1 комплект
– ИПТ 300 (измерительный и опорный*) – 1 комплект
– ИПТ 3000 (измерительный и опорный*) – 1 комплект
– USB кабель – 1 шт.
– руководство по эксплуатации РА1.007.003РЭ – 1 экз.
– формуляр РА1.007.003ФО – 1 экз.
– методика поверки РА1.007.003МП – электронная версия на встроенном накопителе измерительного блока
– набор измерительных щупов «универсальный» ** – 1 комплект
– адаптер питания
– элементы питания – 4 шт.
– сумка – 1 шт.
* – количество ИПТ и их состав определяется заказчиком

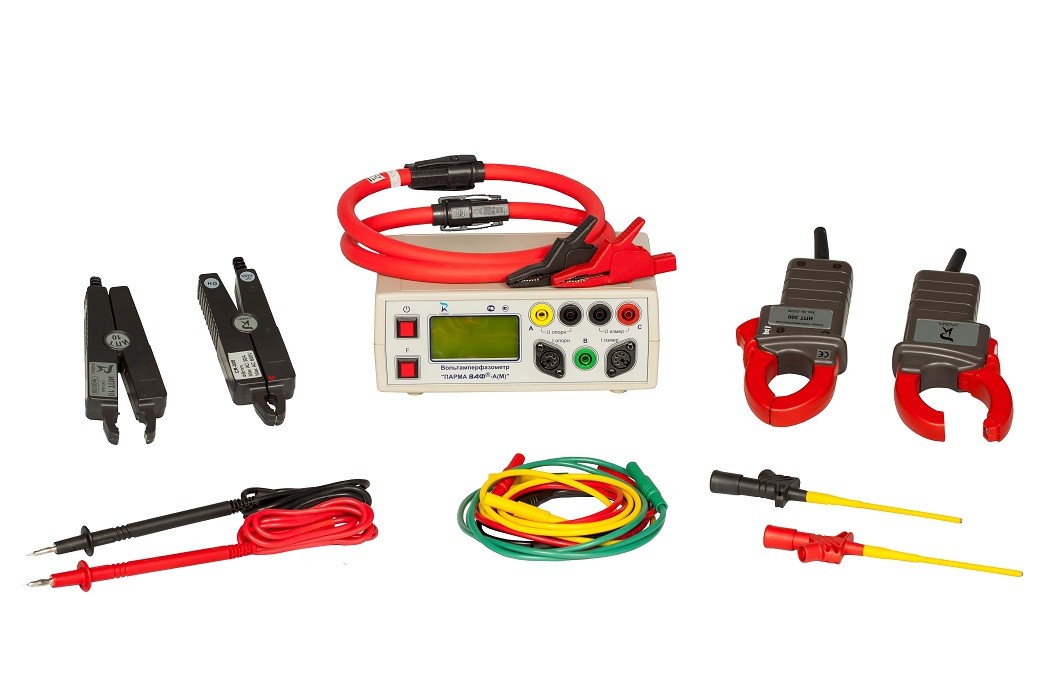

** – в набор измерительных щупов «универсальный» входит:
· зажимы (крокодилы): черный – 1 шт.; красный – 1 шт.; желтый – 1 шт.; зеленый – 1 шт.
· тест – провода: черный – 1 шт.; красный – 1 шт.; желтый – 1 шт.; зеленый – 1 шт.
· измерительные наконечники: черный – 1 шт.; красный – 1 шт.
· тест – зажимы: черный – 1 шт.; красный – 1 шт.
· переходник «гнездо - штеккер» (банан): (4 мм, 10 А, черный) – 1 шт.; (4 мм, 10 А, красный) – 1 шт.
