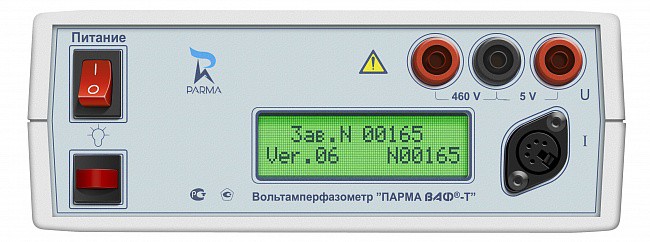

Вольтамперфазометр Парма ВАФ-Т
Вольтамперфазометр Парма ВАФ-Т является модификацией вольтамперфазометра Парма ВАФ-А.
Прибор вольтамперфазометр Парма ВАФ-Т предназначен для измерения действующего значения напряжения и силы переменного тока синусоидальной формы, частоты переменного тока, угла сдвига фаз. Он может применяться при проведении точных измерений, испытаниях защит генераторов, трансформаторов, для измерений нагрузки вторичных цепей трансформаторов тока и напряжения, для наладки фазочувствительных схем релейной защиты и др.
Вольтамперфазометр Парма ВАФ-Т является переносным, электронный измерительный прибор, состоящим из измерительного блока и измерительных клещей. Измерительный блок выполнен в изолированном корпусе из ударопрочной пластмассы.
Вольтамперфазометр обеспечивает измерение напряжения переменного тока двумя пределами 5 и 460 В. Он обеспечивает измерение силы переменного тока с использованием измерительных клещей.
Принцип работы прибора основан на преобразовании сигналов измеряемых величин в частоту или меандр для последующей передачи в микроконтроллер. Измерительный канал содержит два преобразователя напряжение-частота, служащих для непосредственного измерения значений силы тока и напряжения, и два устройства для формирования сигналов для определения сдвига фаз.
Все сформированные сигналы поступают на микроконтроллер, где по программе обработки данных производится их оценка и выбор режима работы на основании установленных приоритетов.
Результаты измерений выводятся на дисплей.
Особенности
- Напряжения переменного тока от 0,02 до 460В,
- Силы переменного тока от 0,002 до 6А,
- Частота измеряемого напряжения и силы тока от 45 до 65Гц.
- Угол сдвига фаз от -180 до 180 гр.
