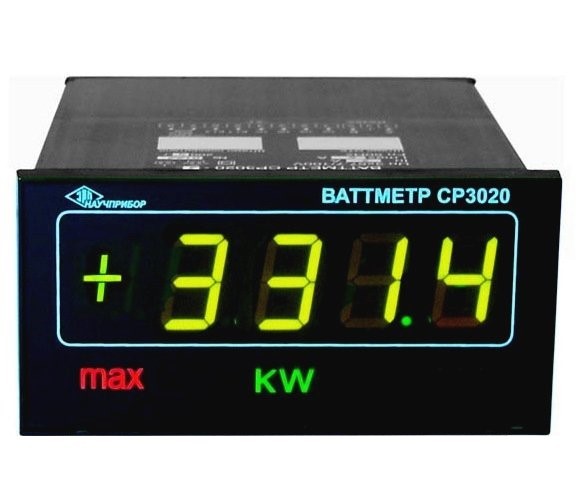

СР3020-1 ваттметр

Назначение  СР3020-1

СР3020-1 Ваттметр щитовой цифровой предназначен для измерения активной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях и передачи их значений по интерфейсу RS485 (далее – интерфейс).
Ваттметры СР3020  выполнены по трехэлементной схеме, подключаются непосредственно к ИТН и ИТТ и измеряют активную или реактивную мощность.
Ваттметры СР3020 имеют возможность установки  по интерфейсу:

•  коэффициента  трансформации ИТН (КН);
• коэффициента трансформации ИТТ (КТ).

Особенности СР3020

• Ваттметр СР3020 дополнительно имеет возможность установки уставки верхнего допускаемого значения измеряемой активной мощности.
• Ваттметры и варметры СР3020 выпускается  на номинальный ток 1 А или 5 А.

Схема условного обозначения ваттметров СР3020 для записи при заказе и в технической документации:

СР3020 - X : Х – значение номинального тока: 1 – номинальный ток 1 А; 5 – номинальный ток 5 А.
Пример записи обозначения ваттметра СР3020 с номинальным током 1 А, для записи при заказе и в технической документации другой продукции, в которой он может быть применен: Ваттметр цифровой щитовой СР3020 – 1 ТУ 4221-014-16851585-2002.
Пример записи обозначения ваттметра СР3020 с номинальным током 5 А, для записи при заказе и в технической документации другой продукции, в которой он может быть применен: Ваттметр цифровой щитовой СР3020 – 5 ТУ 4221-014-16851585-2002.
