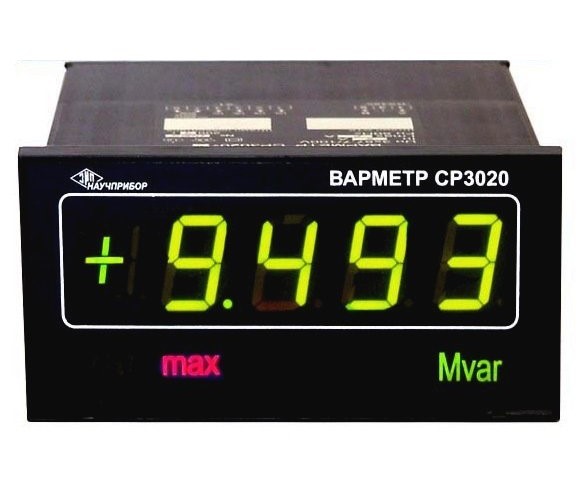

СР3020-5 варметр

Назначение СР3020-5

СР3020-5 Варметр щитовой цифровой предназначен для измерения реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях и  передачи их значений по интерфейсу RS485.
Варметр СР3020  выполнен по трехэлементной схеме, подключается непосредственно к ИТН и ИТТ и измеряет активную или реактивную мощность.
Варметр СР3020 имеет возможность установки  по интерфейсу:

• коэффициента  трансформации ИТН (КН);
• коэффициента трансформации ИТТ (КТ).

 Кл. т. 1,0

Схема условного обозначения ваттметров и варметров СР3020 для записи при заказе и в технической документации: СР3020 - Х

Х – значение номинального тока: 1 – номинальный ток 1 А; 5 – номинальный ток 5 А.
Пример записи обозначения варметра СР3020 с номинальным током 1 А, для записи при заказе и в технической документации другой продукции, в которой он может быть применен:
Варметр цифровой щитовой СР3020 - 1 ТУ 4221-014-16851585-2002.
Пример записи обозначения варметра СР3020 с номинальным током 5 А, для записи при заказе и в технической документации другой продукции, в которой он может быть применен:
Варметр цифровой щитовой СР3020 -5  ТУ 4221-014-16851585-2002.
