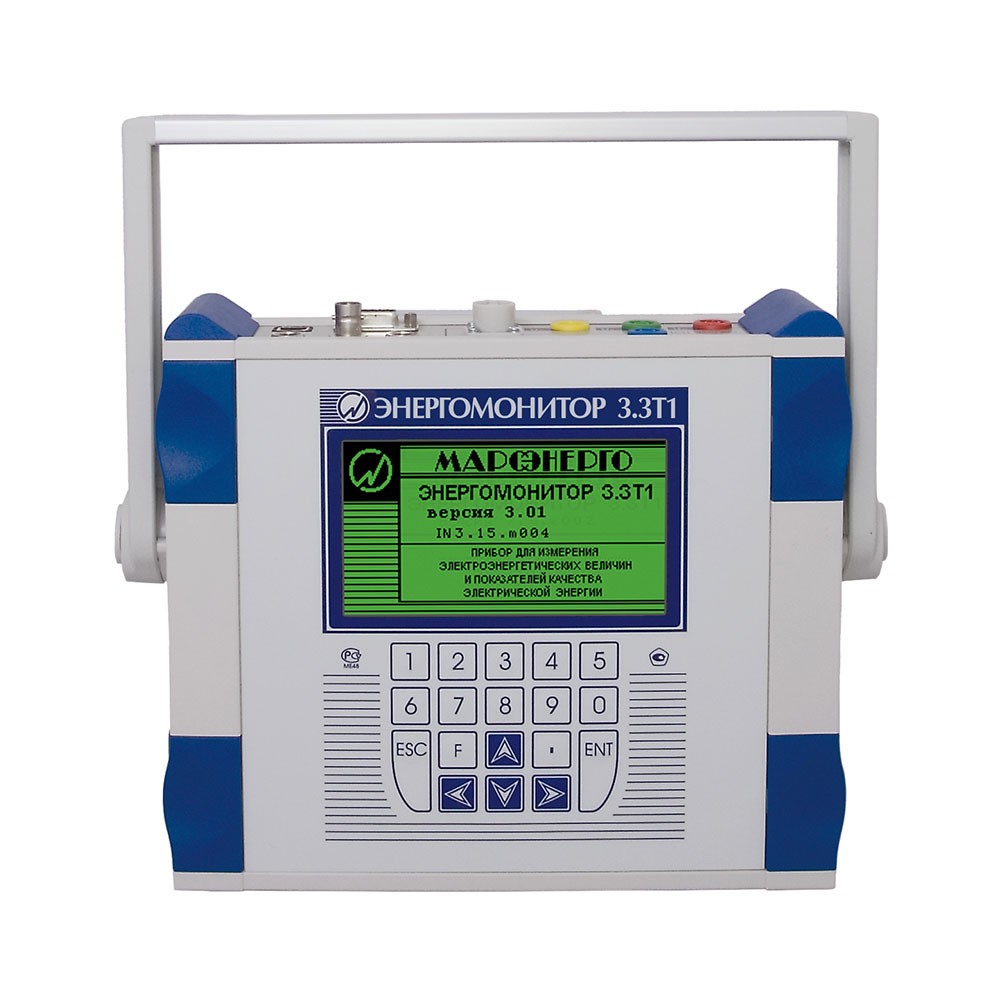

Энергомонитор-3.3Т1-С кл.т. 0.5 эталонный счетчик

Код: 026962

Описание в PDF

Бренд: Марс-Энерго
Страна бренда: Россия
Госреестр 39952-08
Межповерочный интервал 24 месяца
Гарантия 2 года

Назначение прибора Энергомонитор-3.3Т1 Универсальный

Измерение и регистрация по ГОСТ 13109-97 основных показателей качества электроэнергии (ПКЭ).
Измерение и регистрация основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности.
Поверка однофазных и трехфазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также контроль метрологических характеристик счетчиков и правильности их подключения без разрыва токовых цепей.
Поверка измерительных трансформаторов напряжения и тока на местах их эксплуатации.
Измерение параметров вторичных цепей (мощности нагрузки) и выявление хищений электроэнергии в системах учета электрической энергии.
Поверка электроизмерительных приборов, энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на месте их эксплуатации.
Измерение амплитудных и пиковых значений переменного напряжения частотой до 500 Гц по одному/трем каналам и по разностному каналу, поверка и калибровка амплитудных и пиковых вольтметров.

Описание прибора электроизмерительного эталонного многофункционального Энергомонитор 3.3T1-C:

Эталонный счетчик Энергомонитор 3.3T1-C предназначен для поверки счетчиков, электроизмерительных приборов класса точности 0,5 и менее точных, измерительных ТТ и ТН класса точности 0,2 и менее точных.

Назначение прибора электроизмерительного эталонного многофункционального Энергомонитор 3.3T1-C:

Поверка однофазных и трехфазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также для контроля метрологических характеристик счетчиков и правильности их подключения без разрыва токовых цепей;
Поверка измерительных трансформаторов напряжения и тока на местах их эксплуатации;
измерение параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
Поверка электроизмерительных приборов, энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на месте их эксплуатации;
Измерение амплитудных и пиковых значений переменного напряжения частотой до 500 Гц по одному/трем каналам и по разностному каналу, для поверки и калибровки амплитудных и пиковых вольтметров.

Основные измеряемые величины	Диапазон измерений	Основная погрешность
Основные измеряемые величины	Диапазон измерений	кл.т. 0.5
Напряжение переменного тока	от 0,6 до 360 В (Uн = 60, 120, 240, В)	±0,01%
Сила переменного тока	от 1 мА до 3500 А	±0,5..2,0 % Iн =10; 100; 300; 1000; 3000
Фазовый угол между фазными напряжениями первых гармоник и между напряжением и током первой гармоники одной фазы	от 0° до 360°	Абсолютная
	от 0° до 360°	±0,5°
Полная электрическая мощность ВА	от 0,1Uн до 1,2Uн 0,1Iн ≤ I < 1,2Iн	Относительная:
Полная электрическая мощность ВА	от 0,1Uн до 1,2Uн 0,1Iн ≤ I < 1,2Iн	±2,0 %
Активная электрическая мощность Вт		Относительная:
Активная электрическая мощность Вт		±0,5 %
Реактивная электрическая мощность вар	от 0,01Qн до 1,44Qн	Относительная:
	0,9 ≤ \|sin φ\| ≤ 1,0	±1,0 %
	0,2 ≤ \|sin φ\| ≤ 0,9	±1,0 %
Частота переменного тока Гц	от 45 до 75	Абсолютная:
Частота переменного тока Гц	от 45 до 75	±0,01

1. Прибор «Энергомонитор-3.3Т1» - 1 шт.;
2. Адаптер питания Прибора ЭМ-3.3Т1 с кабелем 3. (Uвых = 16 В, Iвых = 1,2 А) - 1 шт.;
4. Кабель для связи с ПК по RS-232 - 1 шт.;
5. Кабель для связи с ПК по USB - 1 шт.;
6. Щупы тестерные (4 цвета) - 4 шт.;
7. Программное обеспечение «Энергомониторинг» - 1 шт.;
8. Руководство по эксплуатации - 1 шт.;
9. Методика поверки - 1 шт.;
10. Упаковка - 1 шт.
