- Бренд: Марс-Энерго
Страна бренда: Россия
- Гарантия 18 месяцев
Назначение:

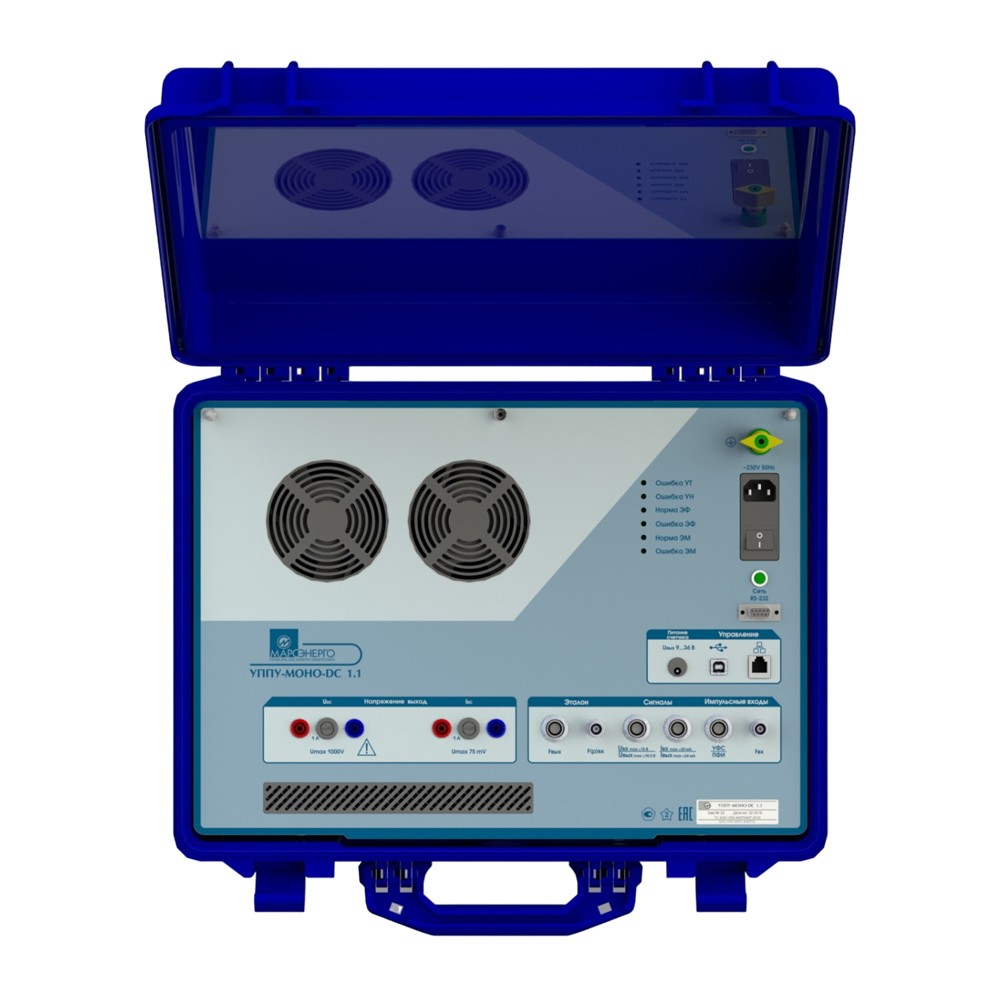

Переносная поверочная установка предназначена для поверки:
- счётчиков постоянного тока
- измерительных преобразователей тока, напряжения, мощности постоянного тока на местах эксплуатации
Преимущества:
- Сокращение времени поверки за счёт быстрого подключения и автоматизированного режима управления с ПО "МЭ-Сервис-DC"
- Возможность поверки счётчика совместно с шунтом и отдельно
Генерация. Измерение
|
Параметр
|
Значение
|
|
Ток*, DC
|
1 ... 200/500 А
|
|
Напряжение, DC
(высоковольтный вход/выход)
|
10...1200 В макс.
|
|
Напряжение, DC
(низковольтный вход/выход)
|
0.2 мВ ... 10 В
|
|
Мощность, DC
|
Относительная погрешность измерения
±0,1% + Δ
|
* Совместно с внешним преобразователем тока и источником тока (200/500 А)
Основные характеристики эталонного счётчика
(класс точности 0,1)
|
Параметр
|
Диапазон
|
Значение погрешности
|
|
Напряжение DC
Номиналы:
Uн = 60, 120, 240, 480, 800 В
|
10...1000 В
|
Относительная
±0.05 % + ∆
|
|
Напряжение DC
|
0.2 мВ ... 10 В
|
±0.05 % + ∆
|
|
Мощность, Вт
|
0.01Uн...1.5Uн
0.1Iн...1.5Iн
|
Относительная
±0.1 % + ∆
|
∆ – дополнительная погрешность.
Характеристики источника высокого напряжения DC
|
Параметр
|
Диапазон
|
Значение
|
|
Напряжение DC
|
10...1000 В
|
≤1 %
|
|
Вых. мощность
|
|
15 ВА
|
Характеристики источника низковольтных сигналов DC
|
Параметр
|
Диапазон
|
Значение
|
|
Напряжение DC
|
0.2 мВ...10 В
|
≤1 %
|
|
Вых. мощность
|
|
5 ВА
|
Характеристики измерительного преобразователя постоянного тока ППТ-200
|
Параметр
|
Диапазон
|
Значение погрешности
|
|
Ток DC
|
1...200 А
|
Относительная
±0.02 % + ∆
|
Рабочие условия эксплуатации
|
Температура окружающего воздуха
|
от -10 до +40 °С
|
|
Относительная влажность воздуха
|
до 80 % при 20 °С
|
|
Атмосферное давление
|
от 84 до 106,7 кПа
|
Общие характеристики
|
Параметр
|
Значение
|
|
Электропитание от сети переменного тока
|
195 ... 253 В
47...63 Гц
|
|
Потребляемая мощность
по цепи переменного тока
|
не более 100 ВА
|
|
Габаритные размеры
(длина × ширина × высота)
|
не более
218 × 423 × 546 мм
|
|
Масса
|
не более 12 кг
|
Параметры импульсного входа/выхода
|
Параметр
|
Вход
|
Выход
|
|
Уровень
|
5...15 В
|
5 В
|
|
Частота (макс.)
|
36 кГц
|
18 кГц
|
|
Длительность
|
> 14 мкс
|
10 ± 2 мкс
|
|
Постоянная
|
1...999 999 999 имп./(кВт • ч)
|
C = 144 • 108/(Iн•Uн) имп/(Вт • ч)
|
Метрологические характеристики установки совместно с внешним преобразователем тока
(при поверке совместно с шунтом)
|
Параметр
|
Диапазон
|
Погрешность
|
Примечание
|
|
Напряжение DC (высокое)
|
10...1000 В
|
Относительная
±0.05 % + ∆
|
1200 В макс.
|
|
Ток DC
|
1...200 А
|
±0.05 % + ∆
|
300 А макс.
|
|
Мощность DC
|
10 Вт ...200 кВт
|
Относительная
±0.1 % + ∆
|
|
Метрологические характеристики установки с применением источника малых напряжений
(при поверке счётчика отдельно от шунта)
|
Параметр
|
Диапазон
|
Погрешность
|
Примечание
|
|
Напряжение DC (высокое)
|
10...1000 В
|
±0.05 % + ∆
|
1200 В макс.
|
|
Напряжение DC (малое)
|
0.2 мВ ... 10 В
|
±0.05 % + ∆
|
|
|
Мощность DC
|
|
±0.1 % + ∆
|
|
1. Поверочная установка УППУ-МОНО-DC - 1 шт.;
2. УФС-Э - 1 шт.;
3. ПК с ПО «МЭ-Сервис-DC» - 1 шт.
