ИНФАН генератор поверочных газовых смесей

Код: 007860

Описание в PDF

Бренд: Информаналитика
Страна бренда: Россия
Госреестр 46548-11
Межповерочный интервал 12 месяцев
Гарантия 1 год

Для комплектации лабораторий, выполняющих поверки газоанализаторов и газосигнализаторов, фирмой «Информаналитика» производятся модульные генераторы поверочных газовых смесей (ПГС) «ИНФАН». Использование генераторов «ИНФАН» позволяет расширить номенклатуру применяемых ПГС, в том числе за счёт добавления возможности работы с агрессивными газами, такими как Cl₂, HCl, HF, HCN. Необходимость приготовления смесей непосредственно в месте проведения работ связана с тем, что ПГС на основе агрессивных газов взаимодействуют с материалом стенок сосуда и не могут сохранять метрологические характеристики неизменными в условиях длительного хранения.

Генераторы «ИНФАН» предназначены для приготовления ПГС с заданным содержанием целевого компонента в газе-разбавителе. Принцип действия генераторов «ИНФАН» - динамическое разбавление газовой смеси с известной концентрацией целевого компонента. Исходная газовая смесь либо вырабатывается в модулях генерации либо подаётся из баллонов под давлением.

По способу получения потока целевого компонента различаются следующие модификации генераторов:

в модификациях «ИНФАН ЭХГР-Х», «ИНФАН ФХГ-HCl» используется генерирование целевых компонентов, таких как: хлор (Cl₂), хлористый водород (HCl), цианистый водород (HCN), фтористый водород (HF);
в модификации «ИНФАН ГР-Х» используется разбавление целевых компонентов ПГС, находящихся в баллонах под давлением. Этот метод применяется совместно со стандартными образцами состава. Целевые компоненты: метан (СН₄), пропан (С₃Н₈), гексан (С₆Н₁₄), оксид углерода (СО), диоксид углерода (СO₂), водород (Н₂), сероводород (Н₂S), аммиак (NH₃), кислород (О₂), диоксид серы (SO₂).

Для генерирования целевых компонентов используются:

модуль ЭХГ – содержащий в составе электрохимическую ячейку генерации одного из целевых компонентов: Cl₂, HF, HCN;

модуль ФХГ – содержащий две электрохимические ячейки: одна для генерации H₂, другая для генерации Cl₂, а также реактор фотосинтеза HCl.

В качестве газа-разбавителя для обеспечения работы генераторов используются очищенный воздух или азот особой чистоты по ГОСТ 9293-74.

наименование генератора ПГС	число каналов	целевой компонент	диапазон концентраций	отн. погрешность, %
«ИНФАН ГР-__» (Кразб. ? 450)	2	по списку	-	± 7
«ИНФАН ГР-__» (Кразб. ? 50)	2	по списку	-	± 6
«ИНФАН ФХГ-HCl»	1	HCl	4,0…20,0 мг/м3	± 7

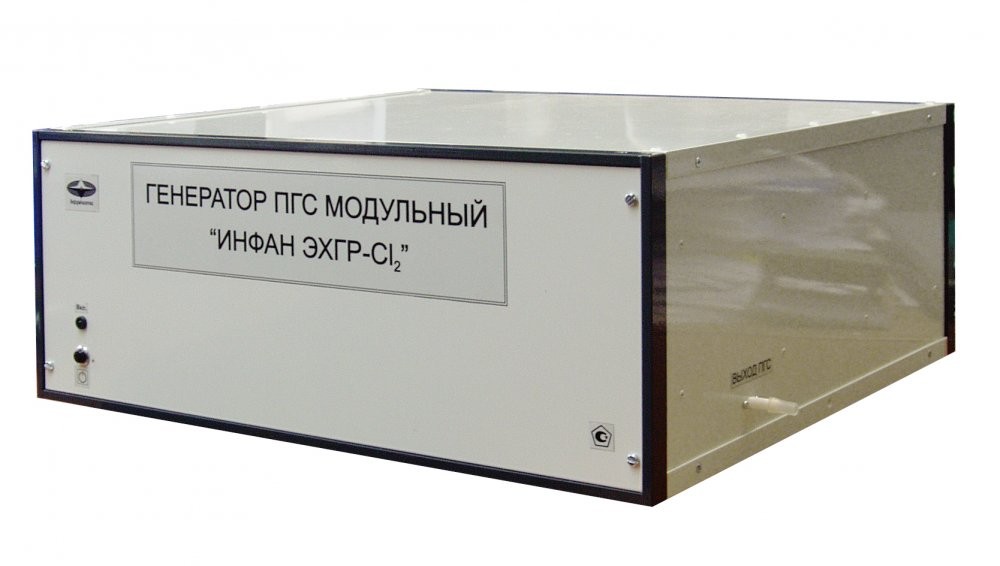

«ИНФАН ЭХГР-Cl2»	1	хлор	0,5…30 мг/м3	± 7
«ИНФАН ЭХГР-HCN»	1	HCN	0,2…3,0 мг/м3	± 7
«ИНФАН ЭХГР-HF»	1	HF	0,4…5,0 мг/м3	± 7

Наименование	Габаритные размеры, мм, не более			Масса, кг, не более
Наименование	длина	ширина	высота	Масса, кг, не более
Блок управления и пневматики (БУП)	500	500	250	10,0
Электрохимический модуль (модуль ЭХГ)	200	200	220	2,0
Модуль фотосинтеза (модуль ФХГ)	650	200	150	8,0
Модуль разбавления (модуль ГР)	500	500	250	6,0

Потребляемая мощность	не более 100 В·А
Питание	~(220 ± 22) В / (50 ± 1) Гц

1. Блок управления и пневматики (БУП) со схемой микропроцессорного управления и встроенными пневматическими модулями линии генерации, линии разбавления, смесителя и узла стабилизации расхода - 1 шт.
2. Один или несколько модулей генерации (в зависимости от модификации) или разбавления.
