КМ300КТ компаратор - калибратор универсальный

Код: 76008

Описание в PDF

Бренд: ЗИП-Научприбор
Страна бренда: Россия
Госреестр 54727-13
Межповерочный интервал 12 месяцев
Гарантия 2 года

Назначение компаратора - калибратора универсального КМ300КТ

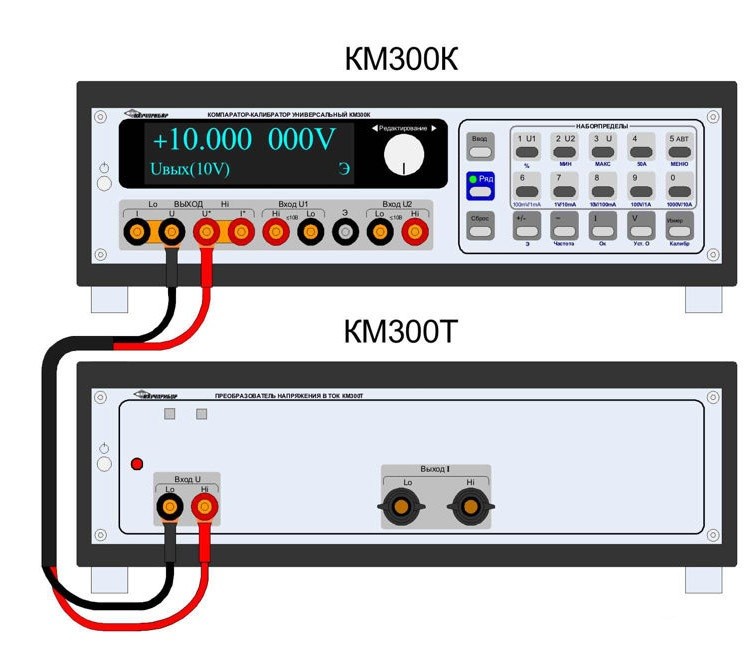

КМ300КТ – модификация, состоящая из двух приборов КМ300К и КМ300T, выполняет следующие функции:

компарирование напряжения постоянного тока с диапазоном от 10 нВ до 10В;
измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000В;
воспроизведение напряжения переменного тока от 1мВ до 10В частотой 10 - 1000Гц;
воспроизведение силы постоянного тока 0,1нА до 50А;
воспроизведение силы переменного тока от 10мкА до 50А частотой 10 - 1000Гц.

Предел допускаемой основной погрешности компарирования напряжения постоянного тока (нелинейность):
Предел, Uп	Предел допускаемой основной погрешности, ± (% от U + % от Uп)
Предел, Uп	1 год, (Тк ±1)°С
«10V»	0,0001 + 0,00001
«1V»	0,0001 + 0,00001
«100mV»	0,0002 + 0,00004
Предел допускаемой основной погрешности измерения напряжения постоянного тока:
Предел, Uп	Предел допускаемой основной погрешности,± (% от U + % от Uп) 1)
Предел, Uп	24 часа, (Тк ±1) °С	3 месяца, (Тк ± 1) °С	1 год, (Тк ± 1) °С	1 год, (Тк ± 5) °С
«100mV»	0,0005 + 0,00004	0,0009 + 0,00004	0,0011 + 0,00004	0,0013 + 0,00004
«1V»	0,00025 + 0,000015	0,00065 + 0,000015	0,00085 + 0,000015	0,001 + 0,000015
«10V»	0,0001 + 0,00001	0,0005 + 0,00001	0,0007 + 0,00001	0,00085 + 0,00001
«100V» 2)	0,001 + 0,0005	0,0015 + 0,0005	0,0025 + 0,0005	0,0035 + 0,001
«1000V» 2)	0,0015 + 0,0005	0,0025 + 0,0005	0,003 + 0,0005	0,004 + 0,001
Предел допускаемой основной погрешности воспроизведения напряжения постоянного тока:
Предел, Uп	Предел допускаемой основной погрешности, ± (% от U + % от Uп) 1)
Предел, Uп	24 часа, (Тк ± 1) °С	3 месяца, (Тк ± 1) °С	1 год, (Тк ± 1) °С	1 год, (Тк ± 5)°С
«100mV»	0,0005 + 0,00004	0,0009 + 0,00004	0,0011 + 0,00004	0,0013 + 0,00004
«1V»	0,00025 + 0,000015	0,00065 + 0,000015	0,00085+ 0,000015	0,001 + 0,000015
«10V»	0,0001 + 0,00001	0,0005 + 0,00001	0,0007 + 0,00001	0,00085 + 0,00001
«100V»2)	0,001 + 0,0005	0,0015 + 0,0005	0,0025 + 0,0005	0,0035 + 0,001
«1000V»2)	0,0015 + 0,0005	0,0025 + 0,0005	0,003 + 0,0005	0,004 + 0,001
Предел допускаемой основной погрешности воспроизведения напряжения переменного тока:
Предел, Uп(диапазон U)	Частотный диапазон, Гц	Предел допускаемой основной погрешности за 1 год,± (% от U + % от Uп) 1)
Предел, Uп(диапазон U)	Частотный диапазон, Гц	(Тк ± 1) °С	(Тк ± 5) °С
«100mV»	10 - 1000	0,02 + 0,005	0,03 + 0,005
«1V»	10 - 1000	0,015 + 0,005	0,02 + 0,005
«10V»	10 - 1000	0,015 + 0,005	0,02 + 0,005
«100V»	10 - 1000	0,025 + 0,005	0,035 + 0,005
«700V»	10 - 1000	0,03 + 0,005	0,04 + 0,005
Предел допускаемой основной погрешности и выходные параметры воспроизведения силы постоянного тока:
Предел, Iп	Предел допускаемой основной погрешности, за 1 год ±(% от I + % от Iп)		Допустимое сопротивление на нагрузке, Ом	Выходное сопротивление, не менее
Предел, Iп	(Тк ± 1) °С	(Тк ± 5) °С	Допустимое сопротивление на нагрузке, Ом	Выходное сопротивление, не менее
«1mА»	0,0025+0,0005	0,0035+0,0005	до 2000	1 ГОм
«10mА»	0,0025+0,0005	0,0035+0,0005	до 200	100 МОм
«100mА»	0,0025+0,0005	0,0035+0,0005	до 20	10 МОм
«1А»	0,005+0,001	0,007+0,001	до 1	0,5 МОм
«10А»	0,008+0,002	0,012+0,002	до 0,1	20 кОм
«50А» 1)	0,035+0,004	0,05+0,004	до 0,02	2 кОм
Предел допускаемой основной погрешности компарирования сопротивлений:
Образцовый резистор, Rn,Ом	Измеряемый резистор, Rx,Ом	Устанавливаемый ток, А (напряжение, В)	Мощность рассеивания на резисторах, мВт	Предел компарирования	Предел допускаемой основной погрешности компарирования, %
0,001	0,0001	10	10	«100mV»	0,005
0,001	0,0001	3	1	«100mV»	0,015
0,001	0,001	10	100	«100mV»	0,0006
		7	50		0,00076
		5	25		0,001
		3	9		0,0015
		1	1		0,004
0,01	0,01	10	1000	«100mV»	0,00024
7		500	0,00026
5		250	0,00028
3		90	0,00033
1		10	0,0006
0,5		2,5	0,001
0,1	0,1	3	900	«1V»	0,00013
1		100	«100mV»	0,00024
0,7		50		0,00026
0,5		25		0,00028
0,3		9		0,00033
0,1		1		0,0006
1	1	1	1000	«1V»	0,0001
		0,7	500		0,00011
		0,5	250		0,00012
		0,3	90		0,00013
		0,1	10	«100mV»	0,00024
		0,07	5		0,00026
		0,01	0,1		0,0006
10	10	0,1	100	«1V»	0,0001
		0,07	50		0,00011
		0,05	25		0,00012
		0,03	9		0,00013
		0,01	1	«100mV»	0,00024
100	100	0,01	10	«1V»	0,0001
		0,007	5		0,00011
		0,005	3		0,00012
		0,001	0,1	«100mV»	0,00024
1000	1000	0,001	1	«1V»	0,00011
		(2)	1	«1V»	0,00011
		(10)	25	«10V»	0,00012
1·104	1·104	(20)	10	«10V»	0,00011
1·104	1·104	(10)	3	«10V»	0,00012
1·105	1·105	(20)	1	«10V»	0,00011
1·104	1·105	(10)	0,9	«10V»	0,0003
1·104	1·106	(10)	0,1	«10V»	0,0011
1·104	1·107	(10)	0,01	«10V»	0,01

1. Калибратор-компаратор универсальный КМ300K - 1 шт.;
2. Калибратор-компаратор универсальный КМ300T - 1 шт.;
3. Кабель К1 - 2 шт.;
4. Кабель RS485 - 1 шт.;
5. Кабель синхронизации К3 - 1 шт.;
6. Делитель 100:1 (10МОм/100 КОм) - 1 шт.;
7. Перемычка медная - 4 шт.;
8. Наконечник 8ИУСН.585.300-000 - 4 шт.;
9. Наконечник 8ИУСН.585.300-010 - 2 шт.;
10. Вставка плавкая ВП2Б -1В 0,5 А 250 В - 2 шт.;
11. Кабель USB A-B - 1 шт.;
12. Разъем DB9F - 1 шт.;
13. Шнур соединительный - 2 шт.;
14. Кабель К2 - 1 шт.;
15. Кабель управления - 1 шт.;
16. Вставка плавкая ВП2Б -1В 1 А 250 В - 2 шт.;
17. Комплект проводов до 1000 В - 1 шт.
