УПВО-1-220 установка поверочная высоковольтная однофазная

Код: 036661

Описание в PDF

Бренд: Марс-Энерго
Страна бренда: Россия

Официальный дилер
Гарантия 18 месяцев

Установка поверочная высоковольтная однофазная УПВО-1-220 предназначена для поверки измерительных трансформаторов напряжения 110 и 220 кВ.

Установка предназначена:

для первичной и периодической поверки и калибровки на местах эксплуатации измерительных однофазных заземляемых трансформаторов напряжения (ТН) электромагнитных классов точности 0,2 и менее точных при нагрузках, нормированных ГОСТ 1983–2001, и при реальных нагрузках на узле учета;
для измерения мощности нагрузки ТН;
измерения показателей качества электрической энергии в соответствии с требованиями ГОСТ 13109–97.

Установка может использоваться как самостоятельно, так и в составе передвижных специализированных лабораторий.

Область применения — узлы (системы) коммерческого учета электрической энергии, в том числе АИИС КУЭ, энергетических систем и промышленных предприятий.

Описание установки поверочной высоковольтной однофазной УПВО-1-220:

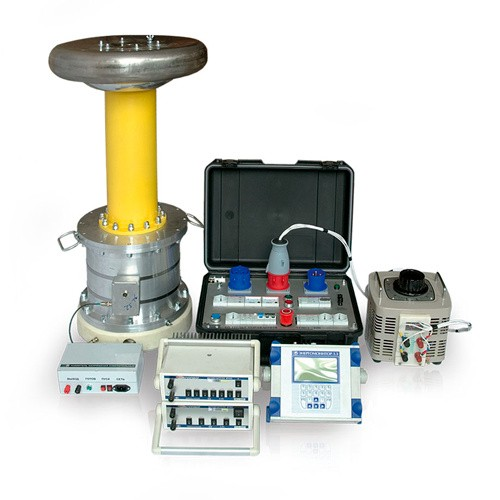

Установка УПВО-1-220 выполнена в виде комплекта переносных эталонных СИ и вспомогательного оборудования, который может транспортироваться к месту эксплуатации поверяемых СИ на автомобиле или другими транспортными средствами.

Установка УПВО-1-220 обеспечивает формирование напряжения однофазной цепи переменного тока.

Параметр	Значение
Номинальные значения напряжения, кВ	35/√3; 110/√3; 220/√3
Диапазон изменения первичного напряжения при поверке ТН, % от Uн1	От 40 до 120
Диапазон вторичного напряжения при поверке ТН, % от Uн2	От 40 до 120 (Uн2 = 100/√3)
Пределы основных допускаемых погрешностей при измерении показателей качества электроэнергии (ПКЭ), частоты и мощности нагрузки ТН	Соответствует пределам основных допускаемых погрешностей прибора Энергомонитор 3.3Т1
Значение погрешности установки заданного значения первичного напряжения на выходе установки, не более, %	2
Значение нестабильности напряжения на выходе установки, не более, %	1 — за время не более 1 мин; 3 — за время более 1 мин
Значение потребляемой мощности, ВА, не более	7000
Время, за которое установка обеспечивает нормируемые параметры и метрологические характеристики по истечении времени установления рабочего режима	не менее 30 мин
Время непрерывной работы установки	не более 1 часа с последующим перерывом не менее 30 мин
Степень защиты от поражения электрическим током	установка («Пульт управления УПВО-1-250») относится к электрическому оборудованию класса II по ГОСТ Р 51350
Испытательное напряжение, которое выдерживает электрическая изоляция цепи сетевых выводов установки в течение 1 мин	1500 В частотой 50 Гц в нормальных (ГОСТ 1516.2) условиях испытаний
Изоляция входных и выходных цепей блока «Пульт управления УПВО-1-250» (ПУ)	сопротивление (U = 1000 В) не менее 20 МОм
Электропитание	от однофазной сети (220 ± 22) В или от трехфазной сети переменного тока (380 ± 19) В, (50,0 ± 0,5) Гц при коэффициенте искажения синусоидальности напряжения не более 5 %
Среднее время наработки на отказ, То	не менее 8000 часов
Средний срок службы установки, Тсл	не менее 6 лет
Условия эксплуатации установки
Диапазон температур окружающего воздуха, °С	от +5 до +35
Относительная влажность воздуха, %, не более	90 при 30 °С
Диапазон атмосферного давления, кПа	70–106,7

1. Блок Пульт управления УПВО-1-220 - 1 шт.;
2. Блок ЛАТР - 1 шт.;
3. Прибор Энергомонитор 3.3Т1 (прибор сравнения) для поверки трансформаторов напряжения в комплекте с УПТН * - 1 шт.;
4. Преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-220 для 220/√3 кВ ** - 1 шт.;
5. Кабель № 1 измерительный МС4.853.108 (10 м) - 1 шт.;
6. Магазин нагрузок 200 ВА–57 В МР 3025 * - 2 шт.;
7. Магазин нагрузок 80 ВА–57 В МР 3025 * - 1 шт.;
8. Удлинитель кабеля питания (25 м) для УПВО-1-220 - 1 шт.;
9. Кабель № 8 для подключения магазинов нагрузки - 1 шт.;
10. Руководство по эксплуатации - 1 шт.;
11. Методика поверки - 1 шт.

* Допускается применение других эталонных средств измерения (СИ) с характеристиками не хуже, чем у приведенных СИ.
** Тип поставляемого ПВЕ определяется договором.
