Пределы допускаемой относительной погрешности измерения активной электрической мощности ±0,004 %.

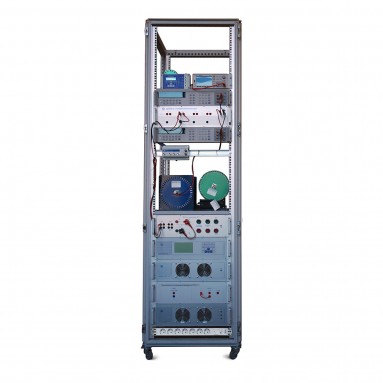

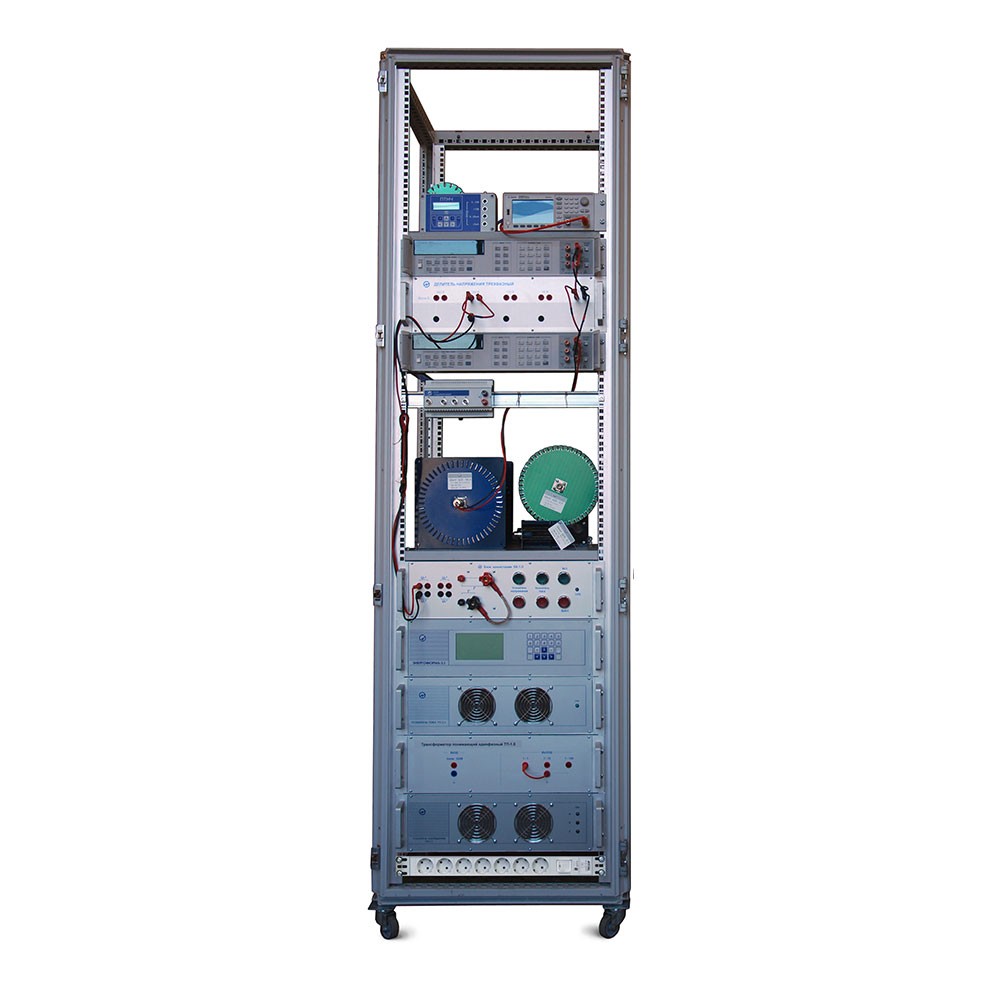

Установки электроэнергетические эталонные "ВЭТ-МЭ 1.0" предназначены для хранения единиц активной (Вт) и реактивной (вар) электрической мощности и передачи этих единиц от Государственного первичного эталона единицы электрической мощности ГЭТ 153-2012 рабочим эталонам и средствам измерений (СИ).
"ВЭТ-МЭ 1.0" могут быть аттестованы в качестве вторичных эталонов единиц электрической мощности в соответствии с государственной поверочной схемой ГОСТ 8.551-2013.
"ВЭТ-МЭ 1.0" могут использоваться для выполнения калибровки и поверки СИ электроэнергетических величин 1-го разряда и менее точных при напряжениях в диапазоне от 0,01 до 530 В, силе тока до 40 А и частоте от 16 до 450 Гц.
Для приёма сигналов спутниковой навигационной системы (шкала UTC) могут использоваться радиочасы.
Для поверки СИ электрической энергии с импульсным выходным устройством методом сравнения частот применяется преобразователь "ПТНЧ".
| Общие характеристики |
Значения |
Питание от однофазной сети переменного тока, напряжением, В/
частотой, Гц |
220 ±22 /
50 ±2,5 |
| Потребляемая мощность от сети питания, не более, В·А |
1200 |
| Габаритные размеры стойки (длина, ширина, высота) не более, мм |
700×600×2000 |
| Масса, не более, кг |
180 |
| Среднее время наработки на отказ, ч |
10000 |
| Средний срок службы, не менее, лет |
10 |
1. Мультиметр 3458A - 2 шт.;
2. Генератор сигналов 33521В - 1 шт.;
3. Преобразователь "ПТНЧ" МС2.725.001 - 1 шт. 1)
4. Шунт токовый эталонный безреактивный ШЭ-0,1 МС5.638.001 - 1 шт. 1)
5. Шунт токовый эталонный безреактивный ШЭ-0,5 МС5.638.001 - 1 шт. 1)
6. Шунт токовый эталонный безреактивный ШЭ-1,0 МС5.638.001 - 1 шт. 1)
7. Шунт токовый эталонный безреактивный ШЭ-2,5 МС5.638.001 - 1 шт. 1)
8. Шунт токовый эталонный безреактивный ШЭ-5,0 МС5.638.001 - 1 шт. 1)
9. Шунт токовый эталонный безреактивный ШЭ-10,0 МС5.638.001 - 1 шт. 1)
10. Шунт токовый эталонный безреактивный ШЭ-50,0 МС5.638.001 - 1 шт. 1)
11. Приёмник сигналов UTC - 1 шт. 1)
12. Стойка приборная (600×2000×600) 3) Rittal, TS 8 - 1 комплект;
13. Блок коммутации "БК-1.0" МС3.609.003 - 1 шт.;
14. Блок генератора-синтезатора "Энергоформа-3.1" МС2.211.002 - 1 шт.;
15. Усилитель переменного тока "УТ-3.1" МС2.032.101 - 1 шт.;
16. Усилитель напряжения переменного тока "УН-3.1" МС2.032.102 - 1 шт.;
17. Делитель напряжения резистивный однофазный МС2.727.503 - 1 шт.;
18. Трансформатор понижающий однофазный «ТП-1.0» МС2.727.502 - 1 шт.;
19. Преобразователь интерфейсов "Agilent 82357B USB/GPIB Interface" - 2 шт.;
20. Блок соединительный (разветвитель сигналов PPS) - 1 шт.;
21. Преобразователь интерфейса "USB-4RS232" МС2.008.002 - 1 шт.;
22. Кабели для связи по интерфейсам - 1 комплект;
23. Кабели питания трехпроводные (с защитным заземлением) IEC-320-C13 - 1 комплект;
24. Кабели измерительные - 1 комплект;
25. Кабели коаксиальные "BNC-BNC" - 1 комплект;
26. DK блок розеток (7 розеток с выключателем) - 2 шт.;
27. Компьютер типа IBM PC - 1 шт.;
28. Руководство по эксплуатации4) МС2.702.501 РЭ - 1 экз.;
29. Формуляр МС2.702.501 ФО - 1 экз.;
30. Методика поверки МП 2203-0284-2014 - 1 экз.;
31. Упаковка - 1 комплект;
32. ПО "EnergoEtalon™" и Руководство пользователя ПО на CD - 1 шт.;
33. Измеритель параметров микроклимата "Метеоскоп-М" - 1 шт. 2)
34. Принтер - 1 шт. 2)
35. Источник бесперебойного питания (2000 В·А) - 1 шт. 2)
Примечания.
1) - наличие устройств определяется модификацией ВЭТ в соответствии с заказом;
2) - дополнительные принадлежности;
3) – поставляется в разобранном виде;
4) – ремонтная (поверочная) документация поставляется по требованию организаций, производящих ремонт (поверку) ВЭТ.
