АКИП-7502/3 Магазин сопротивлений высокоомный

  • Госреестр 56598-14
  • Межповерочный интервал 12 месяцев
  • Гарантия 1 год
  • Производитель АКИП
  • Производство: Китай

Магазин сопротивления АКИП-7502/3  предназначен для воспроизведения электрического сопротивления постоянному току.

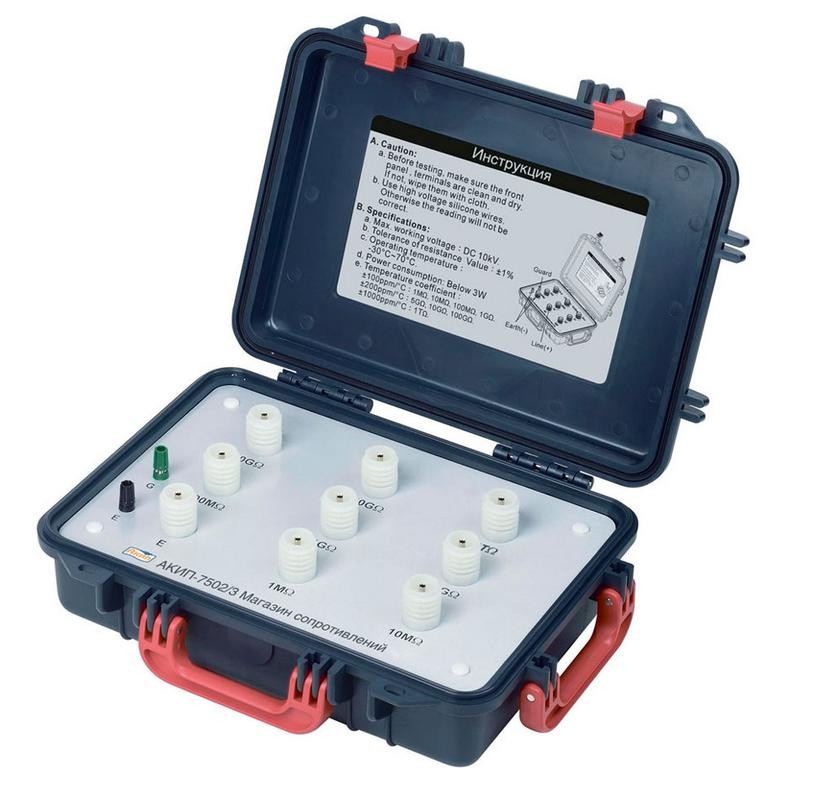

Магазин сопротивлений АКИП-7502/3 представляет собой набор точных высокоомных высоковольтных резисторов и отличается между собой их числом и номиналом. Конструктивно магазины размещены в переносных пластмассовых корпусах с откидной крышкой и ручками для переноски.
Все резисторы, входящие в состав магазинов, соединены одним из выводов с общим гнездом. Для получения значений сопротивления, представляющих собой сумму двух одно- значных мер, используются их свободные выводы. Гнезда выводов имеют высоковольтные изоляторы. Для заземления магазина имеется отдельное гнездо, соединенное с корпусом.

Особенности:

  • Предназначены для поверки и калибровки измерителей сопротивления изоляции в лабораторных и промышленных условиях
  • Фиксированные значения сопротивления от 1,0 МОм до 500 ГОм (для АКИП-7502/1 и АКИП-7502/2); от 1,0 МОм до 1 ТОм для АКИП-7502/3
  • 19 номиналов значений сопротивления для АКИП-7502/1, 8 - для АКИП-7502/2 и АКИП-7502/3
  • Погрешность ± 1 %
  • Максимальное рабочее напряжение 10кВ
  • Рассеивая мощность не более 3 Вт
  • Жесткие рабочие условия эксплуатации (температура от минус 30 до +75 °С, относительная влажность до 90 %)
  • Магазины компактны и удобны в эксплуатации, изготовлены в ударопрочном пластиковом кейсе
  • Масса не более 5,2 кг
Параметр Значение
МЕТРОЛОГИЧЕСКИЕ ДАННЫЕ
Номинальные значения сопротивлений 1 МОм, 10 МОм, 100 МОм, 1 ГОм, 5 ГОм, 10 ГОм, 100 ГОм , 1 ТОм
Пределы основной относительной погрешности ± 1 %
Максимально допустимое напряжение Постоянное 10,000 В
Максимальная рассеиваемая мощность 3 Вт (в рабочих условиях)
ОБЩИЕ ДАННЫЕ
Условия эксплуатации -30°С…+75°С и относительная влажность до 90%
Габаритные размеры 430 × 324 × 127 мм
Масса Не более 5,2 кг
1. Магазин сопротивлений АКИП-7502/1 - 1 шт.;
2. Руководство по эксплуатации - 1 шт.
