- Гарантия 1 год
- Производитель АКИП
- Производство: Китай
Особенности:

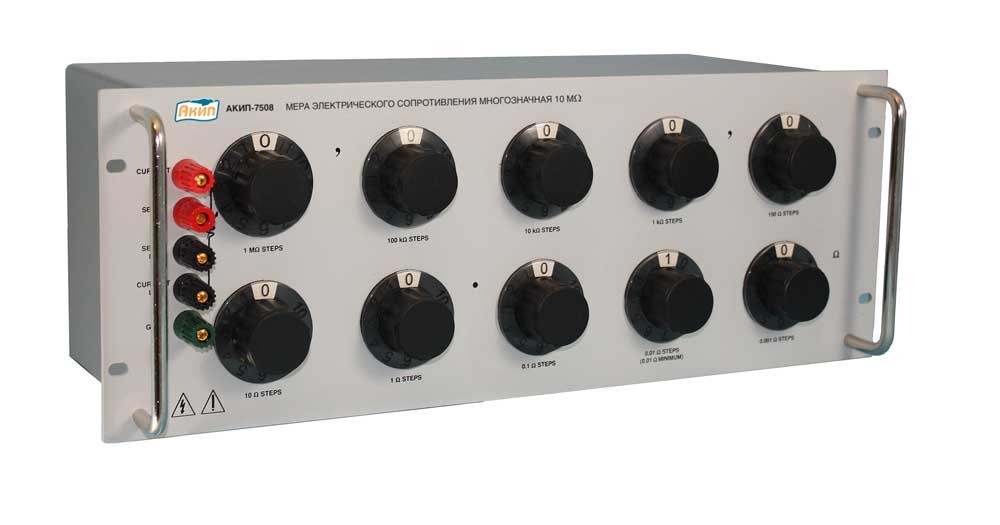

- Мера электрического сопротивления многозначная декадная;
- 11 декад;
- Номинальное значение сопротивления ступени младшей декады 1 мОм;
- Погрешность: от ±2×10-5;
- Не требуется коррекция начального значения;
- Высокопроизводительные переключатели из серебряного сплава;
- Максимальное сопротивление 121 МОм;
- Температурный коэффициент: от ±3×10-6/°С;
- Высокая стабильность: от ±5×10-6/год;
- Герметично изолированные, низкоиндуктивные резисторы;
- Возможность монтажа в стойку;
- Опция: 10 мОм реостат для меньшей декады, разрешение 20 мкОм.
| Метрологические характеристики |
| Параметр |
Значение |
| Номинальное значение сопротивления одной ступени |
20 мкОм (опция – реостат) |
1 мОм |
10 мОм |
100 мОм |
1 Ом |
10 Ом |
100 Ом |
1 кОм |
10 кОм |
100 кОм |
1 МОм |
10 МОм |
| Максимальное сопротивление |
10 мОм |
10 мОм |
100 мОм |
1 Ом |
10 Ом |
100 Ом |
1 кОм |
10 кОм |
100 кОм |
1 МОм |
10 МОм |
100 МОм |
| Старение/год |
- |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±1*10-5 |
±1*10-5 |
±1*10-5 |
±1*10-5 |
±5*10-5 |
| Пределы основной относительной погрешности |
- |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±2*10-5 +0,5 мОм |
±0,02% |
| Температурный коэффициент |
±2*10-5 /˚С |
±2*10-5 /˚С |
±2*10-5 /˚С |
±2*10-5 /˚С |
±2*10-5 /˚С |
±1*10-5 /˚С |
±3*10-6 /˚С |
±3*10-6 /˚С |
±3*10-6 /˚С |
±3*10-6 /˚С |
±3*10-6 /˚С |
±1,5*10-5 /˚С |
| Коэффициент мощности |
±1*10-6 /мВт |
±1*10-6 /мВт |
±1*10-6 /мВт |
±1*10-6 /мВт |
±4*10-7 /мВт |
±3*10-7 /мВт |
±1*10-7 /мВт |
±1*10-7 /мВт |
±1*10-7 /мВт |
±1*10-7 /мВт |
±1*10-7 /мВт |
±2*10-7 /мВт |
| Максимальный ток |
2 А |
2 А |
2 А |
2 А |
1 А |
0,33 А |
0,1 мА |
33 мА |
10 мА |
3 мА |
1 мА |
2000 Впик |
| Максимальная мощность |
- |
- |
- |
- |
5 Вт |
5 Вт |
5 Вт |
5 Вт |
5 Вт |
2000 Впик |
2000 Впик |
| Описание декады |
Плавная установка |
11 ступеней (от 0 до 10) |
10 ступеней (от 1 до 10) мин. знач. 10 мОм |
11 ступеней (от 0 до 10); 12 ступеней (от 0 до 11) для высшей декады: 1 Ом, 10 Ом, 10 кОм, 100 кОм, 1 МОм, 10 МОм – в зависимости от модели |
| Тип резистора |
Реостат |
Проволочный |
Проволочный, герметично изолированный, низкоиндуктивный |
Металлооксидный |
| Общие характеристики |
| Параметр |
Значение |
| Воспроизводимость сопротивления |
Лучше 100 мкОм (кратковременное, усредненное значение) |
| Сопротивление утечки |
>10 ГОм |
| Условия эксплуатации |
0°С...+55°С
Погрешность нормируется для температуры +23°С и относительной влажности 30 … 70% |
| Габариты (мм) |
483 × 310 × 197 |
| Масса (кг) |
6,6 |
1. Мера сопротивления АКИП-7508-11-0,001 - 1 шт.;
2. Кабель питания - 1 шт.;
3. Сертификат калибровки - 1 шт.;
4. Руководство по эксплуатации - 1 шт.;
5. Опция Rack Mount(встроена) - 1 шт.
