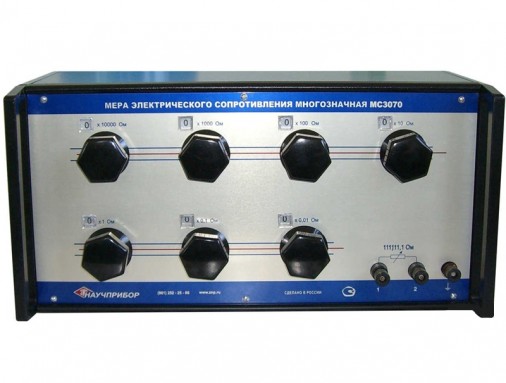

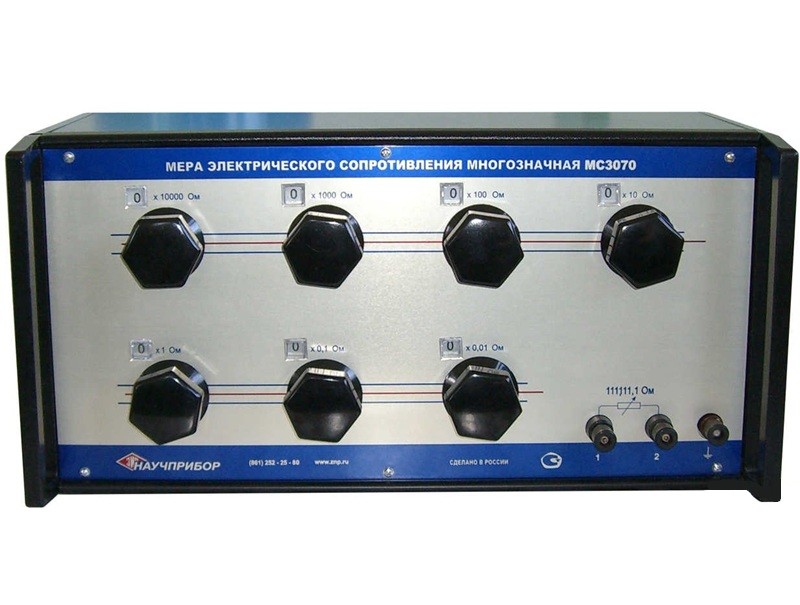

МС3070М-2 (класс точности 0,002) мера электрического сопротивления постоянного тока многозначная

Код: 81419

Описание в PDF

Бренд: ЗИП-Научприбор
Страна бренда: Россия
Госреестр 64073-16
Межповерочный интервал 12 месяцев
Гарантия 18 месяцев

Назначение меры электрического сопротивления постоянного тока МС3070М-2:

Многозначные меры электрического сопротивления МС3070М-2 предназначены для воспроизведения электрического сопротивления в цепях постоянного тока. Выпускаются взамен Р3026. Изготовлены на базе ситалло-фольговых резисторов высокой временной стабильности сопротивления, малым температурным коэффициентом сопротивления (ТКС), высокой точностью подгонки, отсутствием токовых шумов.

Опивание меры электрического сопротивления постоянного тока МС3070М-2:

Принцип действия мер электрического сопротивления постоянного тока многозначных МС3070М с рычажными переключающими устройствами декад основан на возможности установления любых необходимых значений сопротивления в диапазоне номинальных значений (10-3 — 1,111111·105) Ом. В зависимости от разрешающей способности и предела устанавливаемых сопротивлений меры электрического сопротивления постоянного тока многозначных МС3070М имеют две модификации:

МС3070М-1 с разрешающей способностью 0,01 Ом и пределом устанавливаемых сопротивлений 111111,1 Ом;

МС3070М-2 с разрешающей способностью 0,001 Ом и пределом устанавливаемых сопротивлений 11111,11 Ом.

Многозначная мера электрического сопротивления МС3070М-2 имеет три исполнения в зависимости от класса точности:

МС3070М-2.1 - класс точности 0,001;
МС3070М-2.2 - класс точности 0,002;
МС3070М-2.3 - класс точности 0,005.

Конструктивно меры электрического сопротивления МС3070М состоят из 7 декад сопротивлений, соединенных между собой последовательно медными проводниками. Доступ к контактам переключателей декад осуществляется без нарушения клейм путем снятия ручек лицевой панели и лимбов с траверс переключателей. При изготовлении многозначной мера сопротивления МС3070М применяются ситаллофольговые резистивные элементы, которые используются при изготовлении однозначных мер электрического сопротивления МС3050М.

Параметр		Значение
		МС3070М-2.1	МС3070М-2.2	МС3070М-2.3
Класс точности, %		0,001/1,5∙10-5	0,002/1,5∙10-5	0,005/1,5∙10-5
Диапазон воспроизводимых сопротивлений		от 1 до 11 111,11 Ом
Дискретность перестройки		0,001 Ом
Стабильность сопротивления за год		соответствует классу точности
Начальное сопротивление		1 Ом
Вариация начального сопротивления не более		0,0005 Ом
Мощность рассеивания на одну ступень	номинальная	10 мВт
	максимальная	30 мВт	50 мВт	100 мВт
Сопротивление изоляции измерительных цепей		> 1010 Ом
Прочность изоляции измерительных цепей		1,5 кВ
Число полных декад		7
Число ступеней в каждой декаде		10
Значения номинальных сопротивлений резисторов ступеней декад с 1-й по 7-ю		1000; 100; 10; 1; 0,1; 0,01; 0,001 Ом
Полный срок службы не менее		10 лет
Наработка на отказ не менее		6 300 ч.
Габаритные размеры не более		485×250×240 мм
Масса не более		11 кг

Условия применения меры электрического сопротивления постоянного тока МС3070М-2:

Влияющая величина	Условия применения для классов точности
	нормальные			рабочие
	0,001	0,002	0,005	0,001	0,002	0,005
Температура окружающего воздуха, °С	20±0,2	20±0,5		20±1	20±2	20±5
Относительная влажность воздуха, %	от 25 до 80
Атмосферное давление, кПа (мм рт. ст.)	от 84 до 106,7 (от 630 до 800)

1. Мера электрического сопротивления постоянного тока многозначная МС3070М-2 выбранного класса точности - 1 шт.;
2. Руководство по эксплуатации - 1 шт.;
3. Смазка - 1 шт.;
4. Формуляр - 1 шт.
