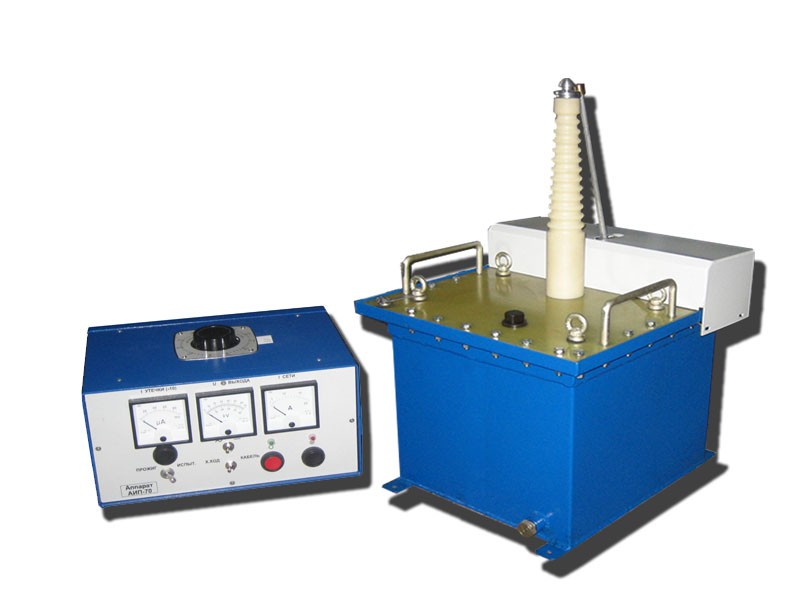

АИП-70 80 мА аппарат испытательно-прожигающий

Код: 68042

Описание в PDF

Бренд: Энергоспецтехника ПО
Госреестр 77983-20
Межповерочный интервал 12 месяцев
Гарантия 1 год
Артикул: ЛАДМ.441321.003

Аппарат АИП-70 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.
Область применения: Электросетевые предприятия обслуживающие электрические сети с рабочим напряжением от 0.4 до 10 кВ.

ХАРАКТЕРИСТИКИ	АИП-70 с током прожига 40 мА	АИП-70 с током прожига 80 мА
Напряжение питающей однофазной сети переменного тока частотой 50Гц, В Рабочий	220±10	220±10
диапазон выходного переменного напряжения (действующее значение), кВ Рабочий	от 10 до 50	от 10 до 50
диапазон выходного выпрямленного напряжения (амплитудное значение), кВ	от 10 до 70	от 10 до 70
Предел допускаемой основной приведенной погрешности воспроизведения выходного напряжения, %	±3	±3
Выходной ток в режиме прожига, мА, не менее	40	80
Потребляемая мощность, кВ·А, не более	2,2	5
Габаритные размеры, мм, не более • блока управления • блока высоковольтного	386х260х230 550х510х710
Общая масса, кг, не более	102	120

1. Блок управления - 1 шт.;
2. Блок высоковольтный - 1 шт.;
3. Кабель сетевой - 1 шт.;
4. Кабель измерений - 1 шт.;
5. Кабель питания высоковольтного блока - 1 шт.;
6. Провод защитного заземления - 1 шт.;
7. Щуп зазора разрядников - 1 шт.;
8. Щуп уровня масла - 1 шт.;
9. Руководство по эксплуатации - 1 шт.;
10. Блок автотрансформатора - 1 шт.;
11. Кабель соединительный - 1 шт.;
12. Комплект ЗИП:
— светодиод АЛ307АМ (красный) - 1 шт.;
— светодиод АЛ307 ВМ (зелёный) - 1 шт.;
— вставка плавкая ВТФ-10 - 2 шт.
