Аппарат испытания диэлектриков АИСТ 100/20М с "сухим" трансформатором (200мА)

Код: 015538

Описание в PDF

Бренд: БрисЭнерго
Страна бренда: Россия
Госреестр 64708-16
Межповерочный интервал 24 месяца
Гарантия 1 год

Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М с "сухим" трансформатором предназначена для испытания электрооборудования высоким напряжением переменного тока промышленной частоты до 100 кВ.

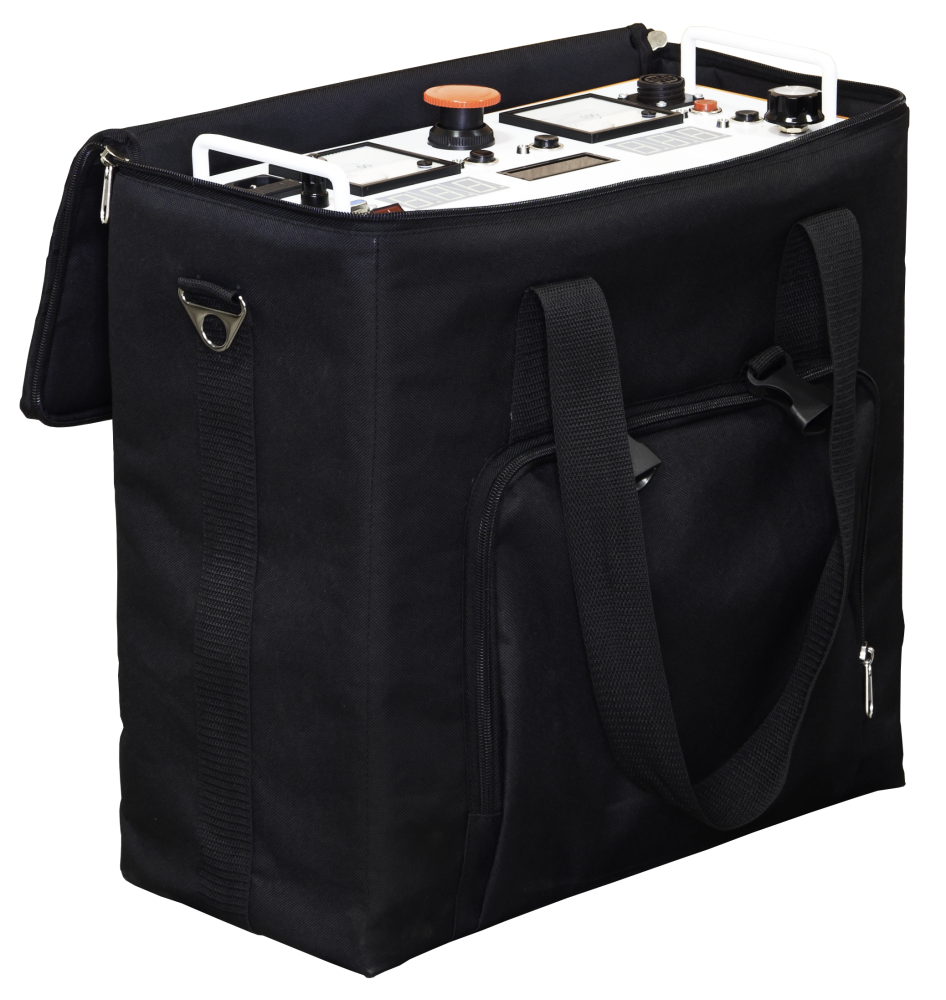

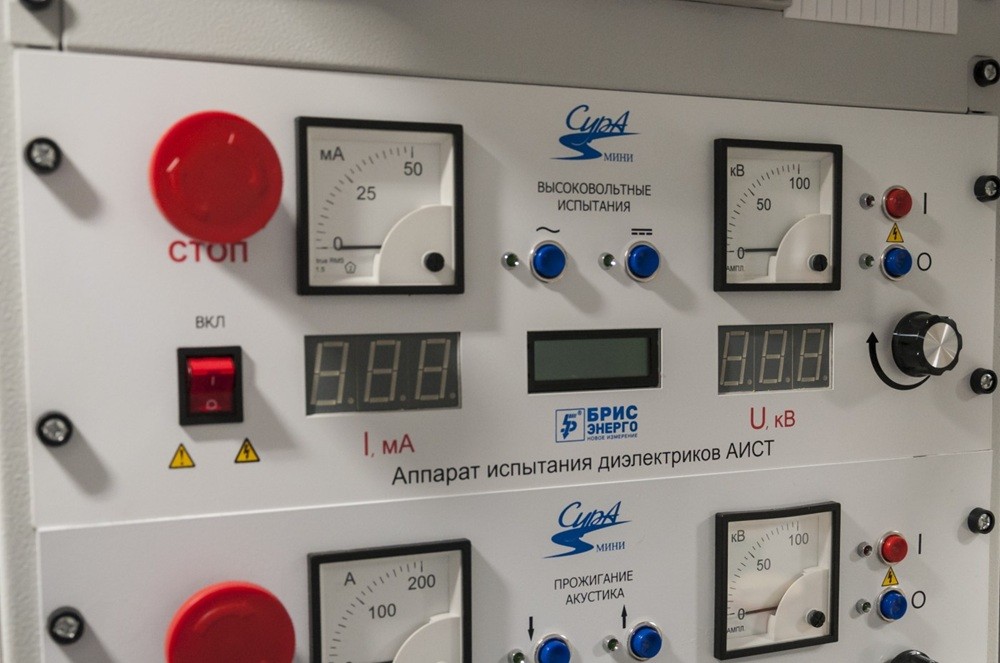

Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М с "сухим" трансформатором поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.

Отличительной особенностью модификации аппарата испытания диэлектриков АИСТ 100М с "сухим" трансформатором является использование испытательного трансформатора сухого типа. Это компактная, легкая эргономичная конструкция, имеет высокие влагостойкие показатели, не требует обслуживания в течение всего срока службы.

Технические характеристики аппарата испытания диэлектриков АИСТ 100М с "сухим" трансформатором:

Диапазон переменного испытательного напряжения - от 1кВ до 100кВ;
Максимальное значение тока нагрузки на переменном напряжении - 150мА;
Относительная погрешность измерения тока и напряжения не более 3%;
Режим испытаний – ручной и автоматический (в автоматическом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения);
Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний (по просьбе заказчика);

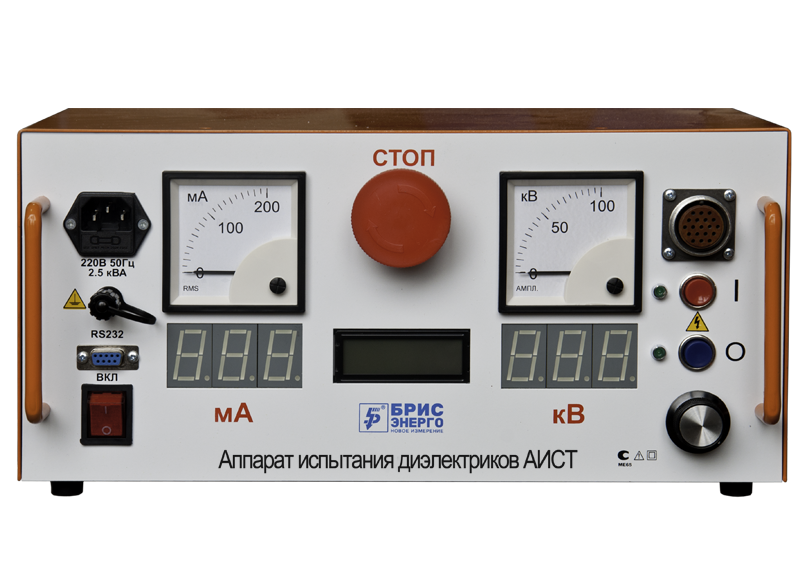

Вес пульта управления - 13 кг;
Вес высоковольтного трансформатора 85 кг;
Высоковольтный трансформатор сухой необслуживаемый;
Возможность транспортировки в любом положении;

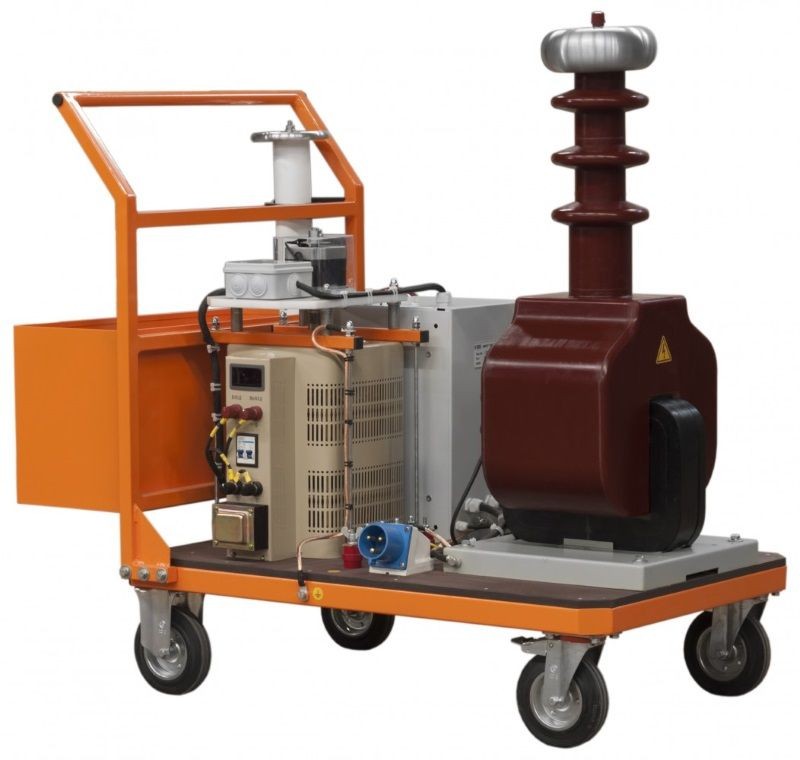

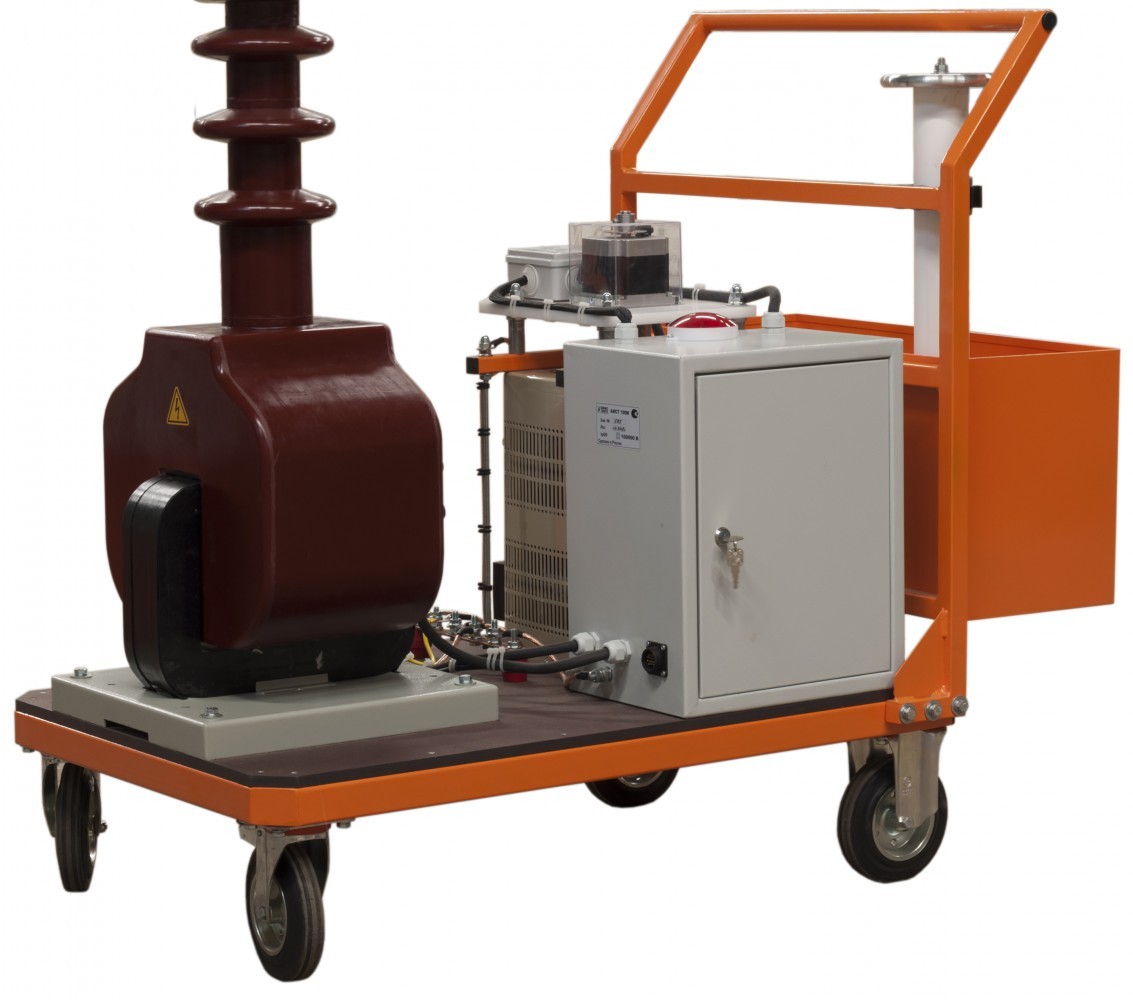

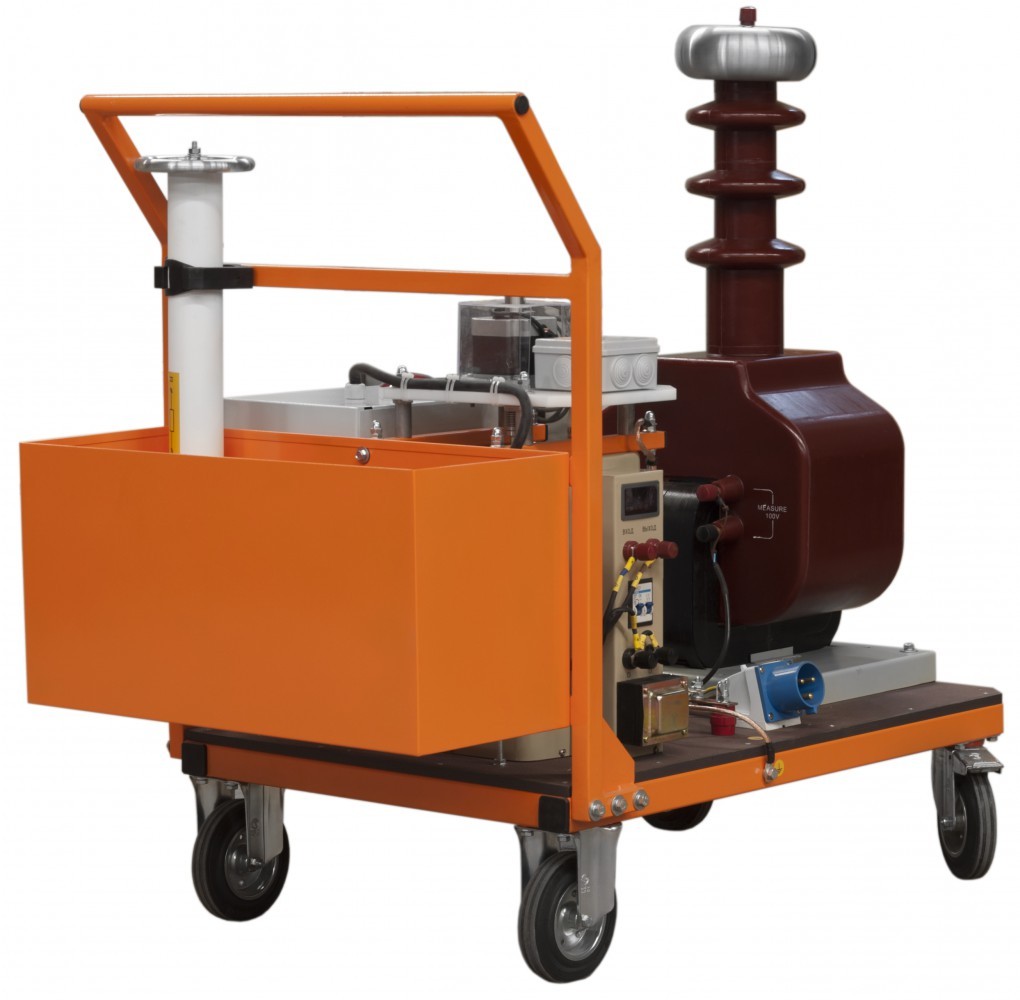

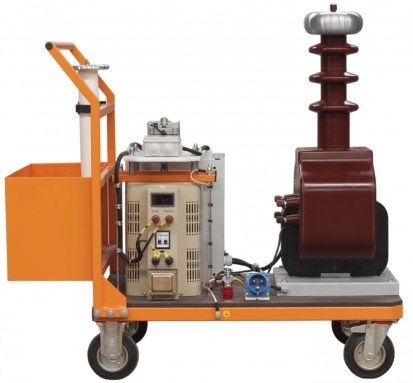

В комплекте поставляется тележка, позволяющая транспортировать силами одного человека.

Габаритные размеры:

Пульта управления 390 х 390 х 185 мм;
Высоковольтного трансформатора 350 х 370 х 960 мм.

1. Пульт управления - 1 шт.;
2. Высоковольтный блок - 1 шт.;
3. Токоограничивающий резистор - 1 шт.;
4. Кабель соединительный (не менее 3м) - 1 шт.;
5. Кабели сетевого питания - 2 шт.;
6. Кабель заземления - 2 шт.;
7. Комплект эксплуатационных документов - 1 шт.
