Аппарат испытания диэлектриков АИСТ 50/70M (100mA)

Код: 83074

Описание в PDF

Бренд: БрисЭнерго
Страна бренда: Россия
Госреестр 64708-16
Межповерочный интервал 24 месяца
Гарантия 1 год

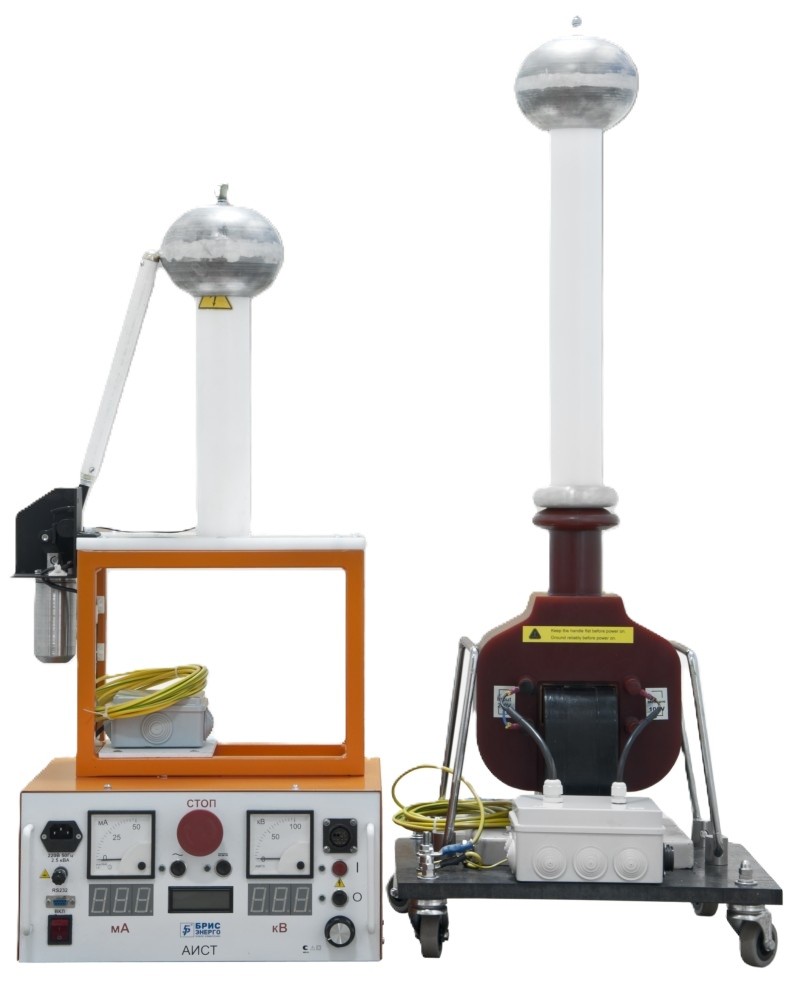

Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 50/70М предназначена для испытания электрооборудования, электрической прочности изоляции силовых кабельных линий и твердых диэлектриков высоким напряжением переменного тока промышленной частоты до 50 кВ и выпрямленного тока до 70 кВ.

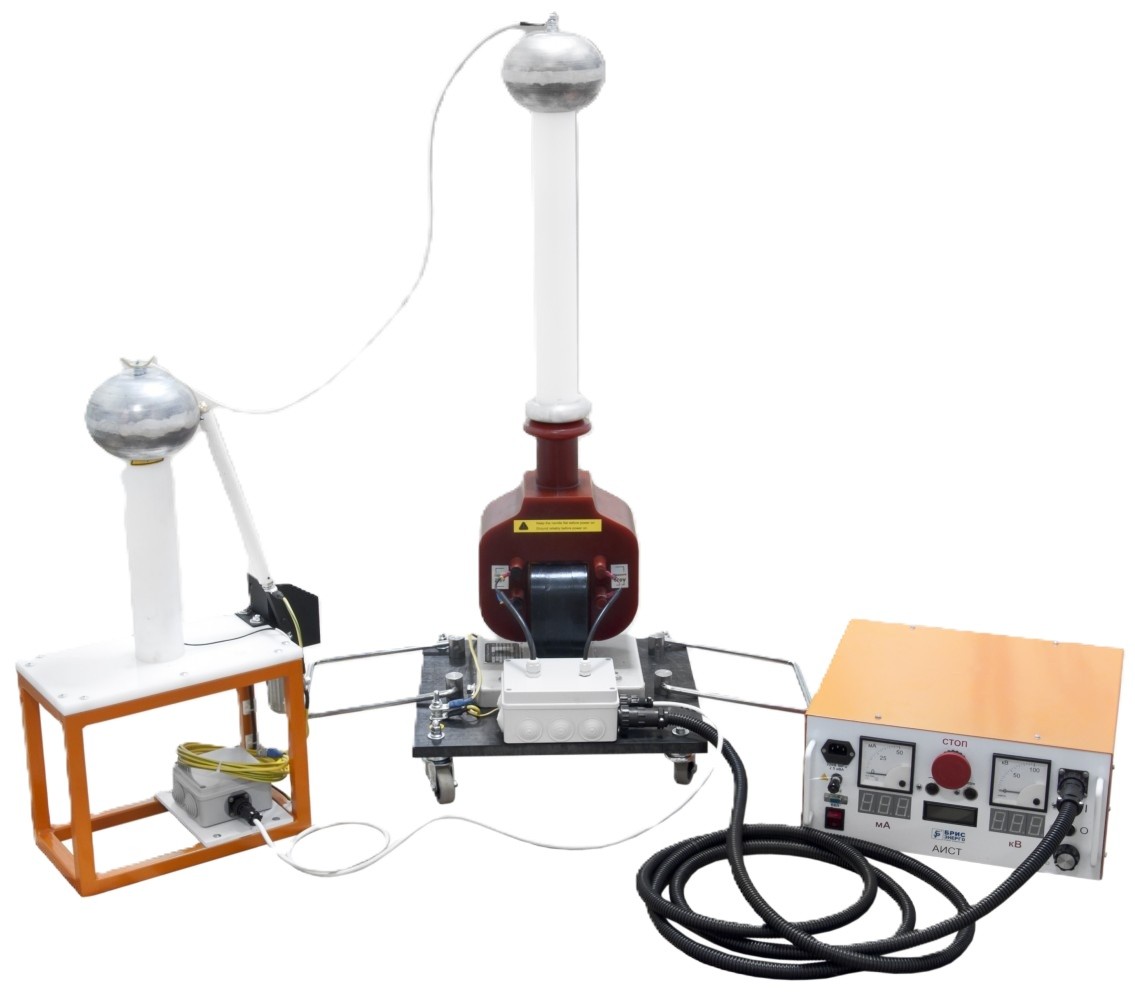

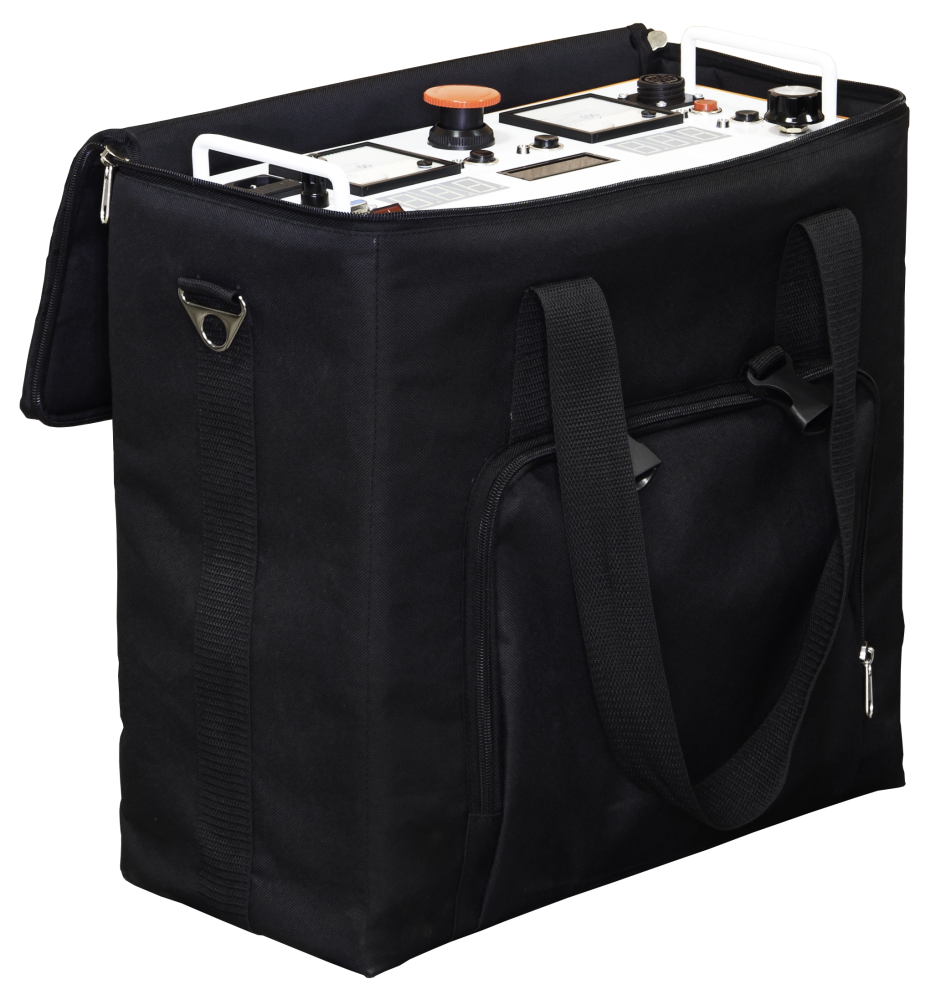

Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 50/70М поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.

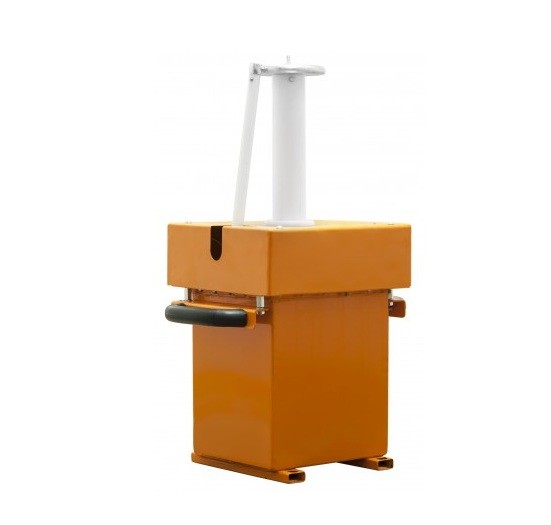

Отличительной особенностью модификации аппарата испытания диэлектриков АИСТ 50/70М с "сухим" трансформатором является использование испытательного трансформатора сухого типа. Это компактная, легкая эргономичная конструкция, имеет высокие влагостойкие показатели, не требует обслуживания в течение всего срока службы.

Технические характеристики аппарата испытания диэлектриков АИСТ 50/70М с сухим трансформатором:

диапазон переменного испытательного напряжения - от 1кВ до 50кВ;
диапазон выпрямленного испытательного напряжения – от 1кВ до 70кВ;
максимальное значение тока нагрузки на переменном напряжении - 50мА;
максимальное значение тока нагрузки на выпрямленном напряжении - 25мА;
относительная погрешность измерения тока и напряжения не более 3%;
режим испытаний – ручной и автоматический (для передвижных ЭТЛ) (в автоматическом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения);
возможность подключения к компьютеру и автоматического протоколирования результатов испытаний (по просьбе заказчика);
вес пульта управления - 13 кг;
вес высоковольтного трансформатора 25 кг;

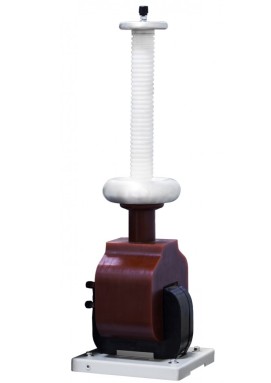

высоковольтный трансформатор сухой необслуживаемый;
возможность транспортировки на легковом автомобиле в любом положении;

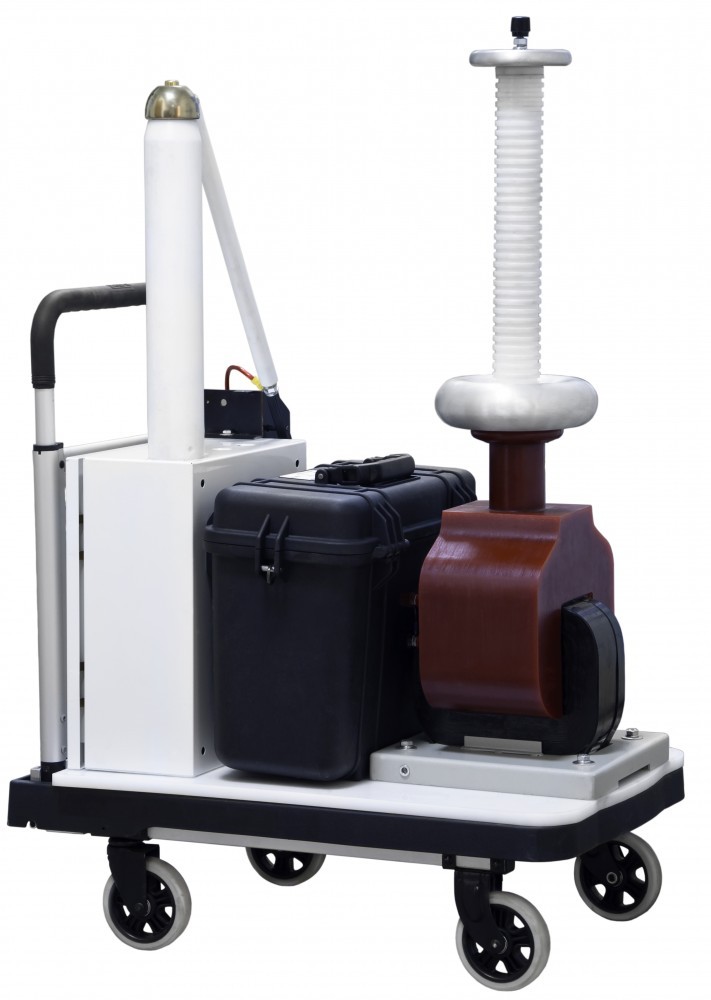

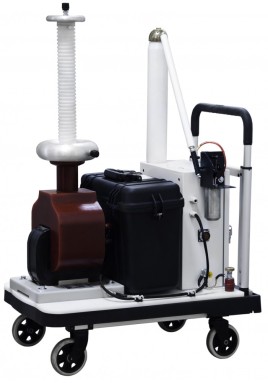

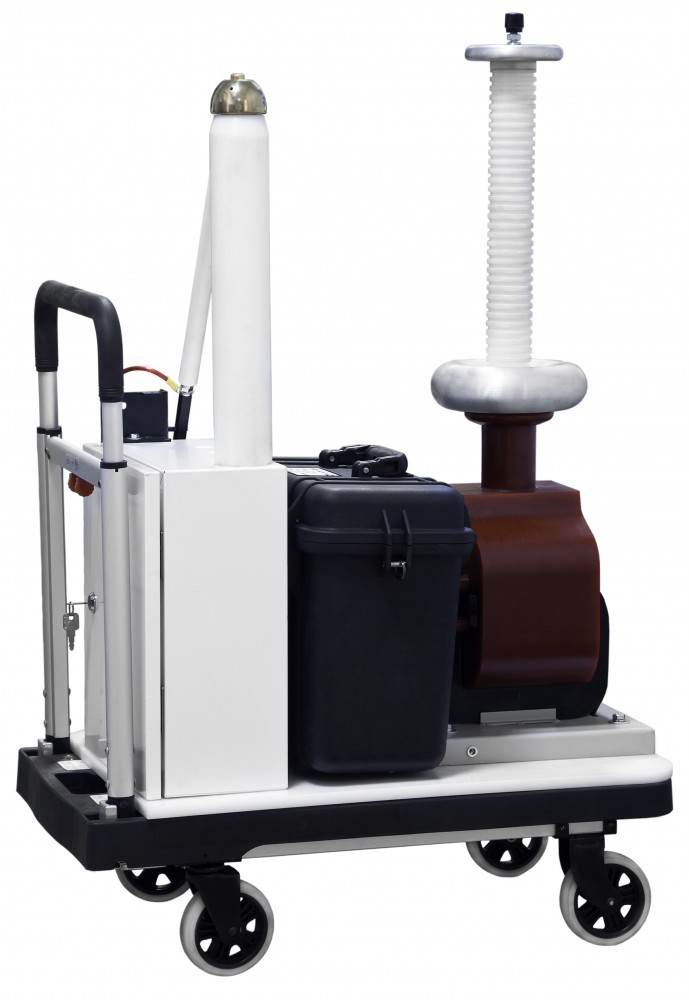

в комплекте поставляется тележка, позволяющая транспортировать силами одного человека.

Габаритные размеры:

пульта управления 390 х 390 х 185 мм;
высоковольтного трансформатора 330 х 280 х 510 мм.

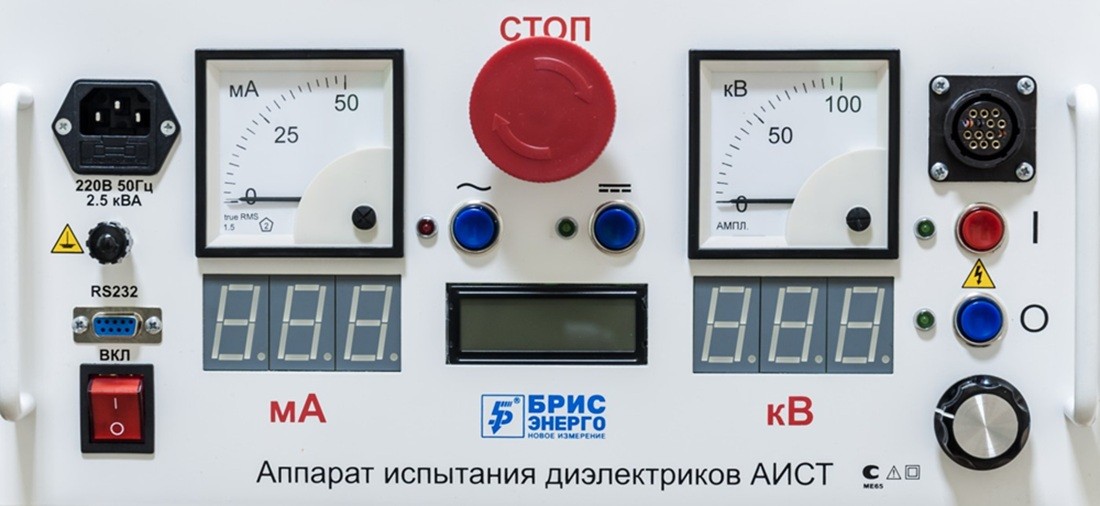

1. Пульт управления - 1 шт.;
2. Блок высоковольтный - 1 шт.;
3. Кабель соединительный (пульт управления - блок высоковольтный) - 1 шт.;
4. Кабель сетевого питания - 1 шт.;
5. Провод заземления пульта управления - 1 шт.;
6. Провод заземления блока высоковольтного - 1 шт.
