Аппарат высоковольтный АВИЦ-70 исп. 2

Описание в PDF

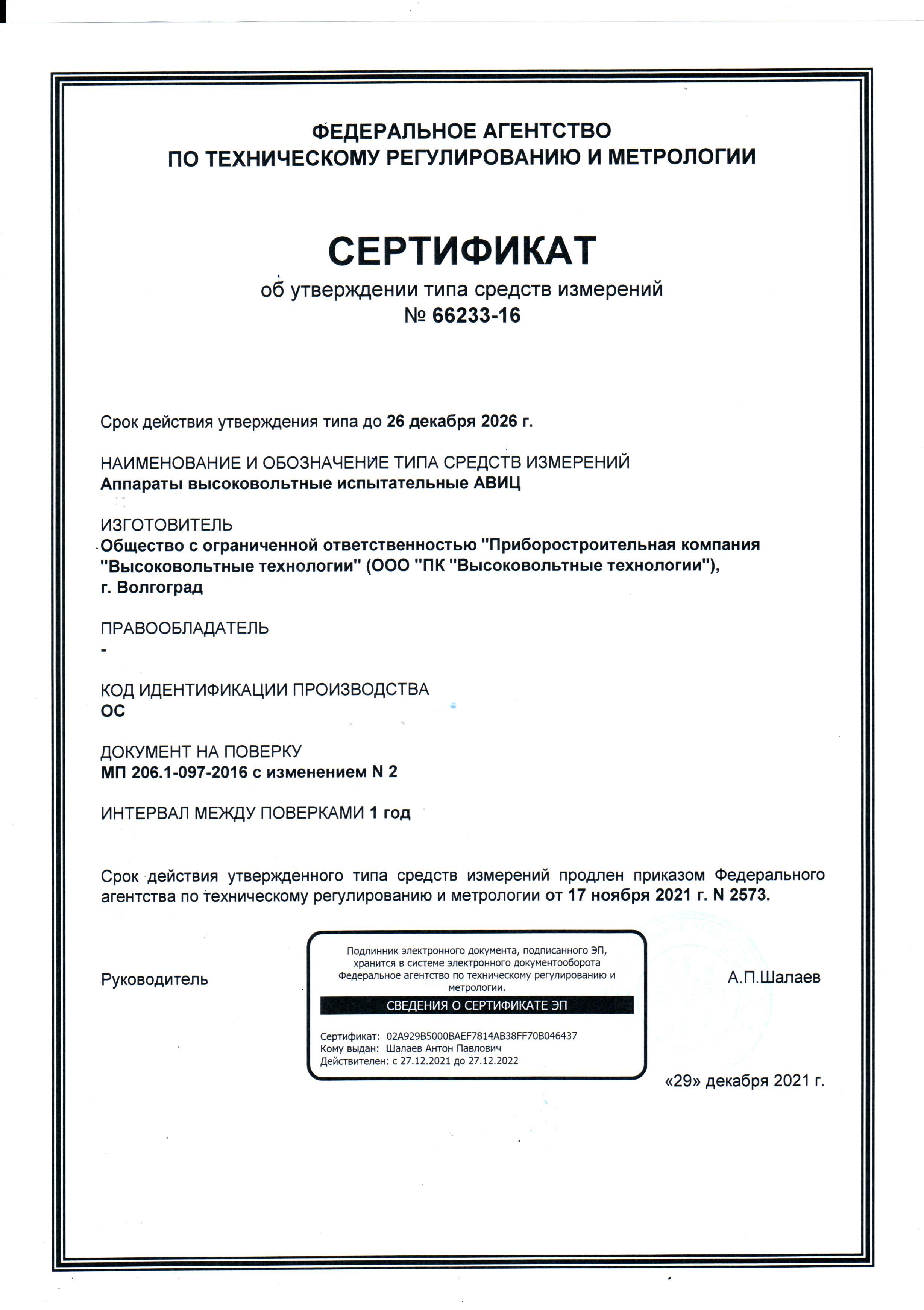

Госреестр 66233-16
Межповерочный интервал 12 месяцев
Гарантия 18 месяцев
Производитель ПК Высоковольтные Технологии
Производство: Россия

АВИЦ-70 исп. 2- пластиковый корпус, вертикальное и горизонтальное рабочее положение.

Позволяет генерировать и измерять напряжение и силу переменного и постоянного тока. Особенностью данной модели — полностью ручной режим набора напряжения путем вращения рукоятки регулятора напряжения.

Информация о ходе испытаний представлена на графическом дисплее, информация о токе и напряжении представлена в цифровом формате и в виде бегущего графика. Стандартно для серии АВИЦ — режим ‘ПРОЖИГ’, режим — быстрое отключение и медленное отключение тока нагрузки при пробое, режим ‘Проверка трансформаторного масла’, режим ‘Автоматическая работа с ванной испытательной’, разрядное устройство, таймер с функцией
отложенного счета, автоматический режим, средний размер, средний вес.

Проверка трансформаторного масла.

Приборы серии АВИЦ имеют режим ‘Проверка трансформаторного масла’, т.е. при пробое масла в испытательной ячейке прибор выводит на экран значения напряжения, зафиксированные при пробое. Для этого режима на высоковольтном выводе трансформатора необходимо (рекомендовано) установить высоковольтный резистор номиналом 1.5…2.5 МОм для увеличения выходного сопротивления блока высоковольтного.

Управление токовой защитой.

Параметр ток ограничения — ток, который прибор пытается стабилизировать в цепи нагрузки. Параметр ток отключения — ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры необходимы для режима ‘ПРОЖИГ’, параметры ток ограничения — 101 мА, ток отключения — 110 мА. Для режима ‘Прожиг’ параметры токовой защиты и токов ограничения установлены автоматически и не требуют коррекции. Параметры в меню не влияют на работу прибора в режиме ‘ПРОЖИГ’, они остаются от предыдущего выбранного режимы испытаний.

Доп. опция с замыкателем.

Данная опция состоит из короткозамыкателя с электромагнитом. При включении прибора кнопкой ‘СЕТЬ’ короткозамыкатель отводится от высоковольтного вывода, соответственно при отключении питания прибора — соединяет высоковольтный вывод с ‘землей’.

Характеристики	Значения
Диапазон измерения напряжения переменного тока, кВ Диапазон измерения напряжения постоянного тока, кВ	1,00…51,00 1,00…71,00
Диапазон измерения силы переменного тока, мА Диапазон измерения силы постоянного тока, мА Диапазон выдачи силы постоянного тока режим ‘ПРОЖИГ’, мА	0,05…101,0 0,05…25,00 60…45
Установка защиты силы переменного тока, мА Установка защиты силы постоянного тока, мА Встроенная защита силы постоянного тока режим ‘ПРОЖИГ’, мА	1…110 1…26 110…90
Скорость срабатывания защиты, (быстро/медленно)	искра/дуга
Фиксация параметров пробоя на индикаторе, мА	U и I
Режим проверки трансформаторного масла	да
Пределы относительной погрешности измерения напряжения, % Пределы относительной погрешности измерения силы тока, %	± 1,0/0,04 ± 2,0/0,1
Габаритные размеры блока индикации исполнение 2 (дшв), мм Габаритные размеры блока высоковольтного, мм	410215345 550610400
Масса блока индикации исполнение 2, кг	15±1
Масса блока высоковольтного, кг	45±1
Максимальная потребляемая мощность, ВА	6500
Средний срок службы, лет, не менее	5

1. Блок управления - 1шт.;
2. Блок высоковольтный ПКАВ.422199.008.03 - 1шт.;
3. Кабель соединительный ПКАВ.422199.003.05 - 1шт.;
4. Кабель сетевой - 1шт.;
5. Ответная часть разъёма блокировки ПКАВ.422199.003.06 - 1шт.;
6. Провод заземления ПКАВ.422260.001.04 - 2шт.;
7. Вставка плавкая 20А (установлена в сетевом разъёме) - 1шт.;
8. Паспорт ПКАВ.422199.008 ПС - 1экз
