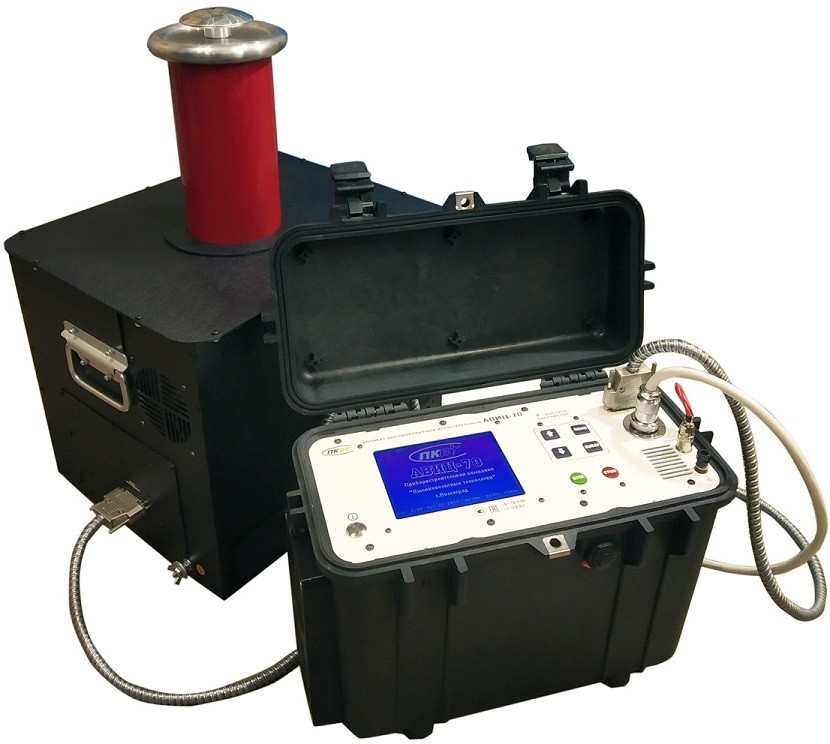

АВИЦ-70 исп.1 аппарат высоковольтный прожиговый

Аппарат высоковольтный испытательный цифровой АВИЦ-70 – позволяет генерировать и измерять напряжение и силу переменного и постоянного тока.
Информация о ходе испытаний представлена на графическом дисплее, информация о токе и напряжении представлена в цифровом формате и в виде бегущего графика. Стандартно для серии АВИЦ – режим ‘Прожиг’, режим ‘Проверка трансформаторного масла’, режим ‘Автоматическая работа с ванной испытательной’,  разрядное устройство, таймер, автоматический режим,  компактный размер, малый вес.

Проверка трансформаторного масла.  Приборы серии АВИЦ имеют режим  ‘Проверка трансформаторного масла’, т.е. при пробое масла в испытательной ячейке прибор выводит на экран значения напряжения, зафиксированные при пробое. Для этого режима на высоковольтном выводе трансформатора желательно установить высоковольтный резистор номиналом 1.5…2.5 МОм для увеличения выходного сопротивления блока высоковольтного.

Управление токовой защиты.  Параметр ток ограничения – ток, который прибор пытается стабилизировать в цепи нагрузки. Параметр ток отключения – ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры необходимы для режима ‘Прожиг’, параметры ток ограничения – 51 мА, ток отключения – 55 мА. В режиме проверки трансформаторного масла оба параметра требуется установить на значение 1…2 мА или выбрать в меню – ‘Проверка трансф. масла’.

Опция с замыкателем.  Данная опция состоит из короткозамыкателя с электромагнитом. При включении прибора кнопкой ‘СЕТЬ’ короткозамыкатель отводится от высоковольтного вывода, соответственно при отключении питания прибора – соединяет  высоковольтный вывод с ‘землей’.

Особенности Аппарата высоковольтного испытательного цифрового АВИЦ-70 исп.1:

• Исполнение 1 – стальной корпус, вертикальное и горизонтальное рабочее положение

• Разработка и производство России

• Графический экран – промышленный, рабочая температура -30…+50 гр. Цельсия

• Провод межблочный – в стальной броне, изоляция жилы силиконовая, провода гибкие при отрицательных температурах

• Провод питания – производства России

• Режим проверки трансформаторного масла с фиксацией значений U

• Запуск таймера с любого напряжения

• Режим стабилизации тока –  ПРОЖИГ

• Режим работы с ванной испытательной АВИЦ-20П

• Режим источника напряжения 0…230 В и тока 0…8 А

• Режим источника больших токов 0…36 В и тока 0…60 А

• Интерфейс USB и ПО с фотографией рез-та

• Интерфейс RS-485 с форматом ModBus RTU

• Встроенное разрядное устройство

• Встроенный диодный столб

• Графическое и цифровое отображение  напряжения и тока

• Отсутствие коронации, гула, дребезга

• Влагопылезащитное исполнение блоков IP54 и IP60

• Защита экрана – поликарбонат с защитным покрытием

• Легкий и компактный

• Установка тока отключения от 1 до 55 мА с шагом 1 мА

• Установка тока ограничения от 1 мА до 51 мА с шагом 1 мА

• Фиксация значений U и I при эл. пробое в нагрузке

• Автоматический и ручной режим работы, модифицированный таймер

• Температурная защита высоковольтного блока 50 град.
