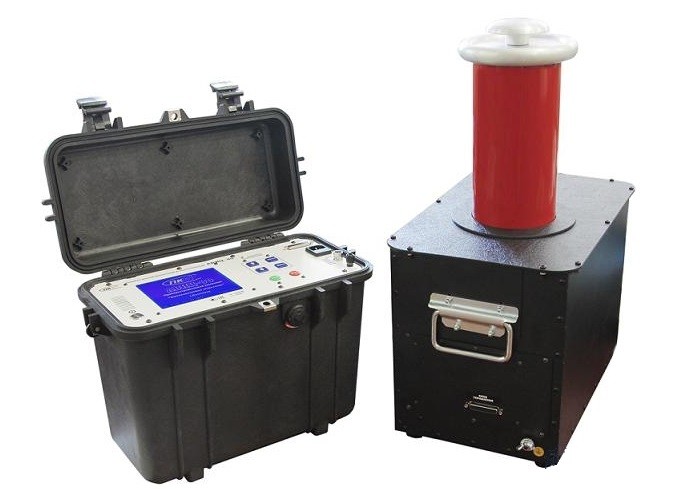

Аппарат высоковольтный АВИЦ-80 исполнение 2 с USB и ПО

АВИЦ-80 исп. 2 с USB и ПО  пластиковый корпус, вертикальное и горизонтальное рабочее положение, со встроенным интерфейсом USB - позволяет генерировать и измерять напряжение и силу переменного и постоянного тока. Отличается от АВИЦ-70 большим выходным напряжением и мощностью.

Для информирования о ходе испытаний аппарат выводит текущие параметры на графический дисплей c разрешением 320х240 точек, информация о токе и напряжении представлена в цифровом виде и в виде бегущего графика. Стандартно для серии АВИЦ наличие режима ‘Прожиг’, разрядного устройства, таймера, автоматического режима, компактные размеры, малый вес.

Проверка трансформаторного масла.

Приборы серии АВИЦ оптимизированы для проверки трансформаторного масла, т.е. при пробое зазора в 2.5 мм прибор выводит на экран напряжение пробоя и ток, зафиксированные при пробое. Для этого режима на высоковольтном выводе трансформатора необходимо установить высоковольтный резистор номиналом 2.5…3 МОм для увеличения выходного сопротивления блока высоковольтного.

Доп. опция с замыкателем.

Данная опция состоит из короткозамыкателя с электромагнитом. При включении прибора кнопкой ‘СЕТЬ’ короткозамыкатель отводится от высоковольтного вывода, соответственно при отключении питания прибора — соединяет высоковольтный вывод с ‘землей’.

  • Отличительные особенности:

  • Разработка и производство России
  • Графический экран — промышленный, рабочая температура -30…+50 гр. Цельсия
  • Провод межблочный — в стальной броне, жилы силиконовый гибкие при отрицательных температурах
  • Провод питания — производства России
  • Режим проверки трансформаторного масла с фиксацией значений U
  • Запуск таймера с любого напряжения
  • Режим стабилизации тока — ПРОЖИГ
  • Режим источника напряжения 0…230 В и тока 0…12 А
  • Режим источника больших токов 0…36 В и тока 0…100 А
  • Интерфейс USB и ПО с фотографией рез-та
  • Интерфейс RS-485 с форматом ModBus RTU
  • Встроенное разрядное устройство
  • Встроенный диодный столб
  • Графическое и цифровое отображение напряжения и тока
  • Отсутствие коронации, гула, дребезга
  • Защита экрана — поликарбонат с защитным покрытием
  • Мощный, легкий и компактный
  • Установка тока отключения от 1 до 57 мА с шагом 1 мА
  • Установка тока ограничения от 1 мА до 51 мА с шагом 1 мА
  • Фиксация значений U и I при эл. пробое нагрузки
  • Автоматический и ручной режим работы, модифицированный таймер
  • Температурная защита высоковольтного блока 50 град.
Характеристики Значения
Диапазон измерения напряжения переменного тока, кВ
Диапазон измерения напряжения постоянного тока, кВ
1,00…71,00
1,00…81,00
Диапазон измерения силы переменного тока, мА
Диапазон измерения силы постоянного тока, мА
0,10…51,00
0,10…16,00
Установка защиты силы переменного тока, мА
Установка защиты силы постоянного тока, мА
1…57
1…25
Фиксация параметров пробоя на индикаторе, мА U и I
Оптимизация для проверки трансформаторного масла Да
Встроенный интерфейс  USB
Пределы относительной погрешности измерения напряжения, %
Пределы относительной погрешности измерения силы тока, %
± 2,0/0,04
± 2,0/0,1
Габаритные размеры блока индикации, мм
Габаритные размеры блока высоковольтного, мм
370х165×300
360х610х275
Масса блока индикации, кг
Масса блока высоковольтного, кг
16±1
38±1
Максимальная потребляемая мощность, ВА 4000
Средний срок службы, лет, не менее 5



1. Блок управления в пластиковом корпусе (исполнение 2) – 1 шт.;
2. Блок высоковольтный – 1 шт.;
3. Встроенный интерфейс USB – 1 шт.;
4. Программное обеспечение – 1 шт.;
5. Кабель соединительный – 1 шт.;
6. Кабель сетевой – 1 шт.;
7. Ответная часть разъёма блокировки – 1 шт.;
8. Провод заземления – 2 шт.;
9. Вставка плавкая 20А (установлена в сетевом разъёме) – 1 шт.;
10. Паспорт – 1 шт.

Документы АВИЦ-80 исп. 2 с USB и ПО:
