Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц
|
0.10 кВ … 10.00 кВ |
| Диапазон измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций не превышающей 5% |
0.10 кВ … 10.00 кВ |
| Диапазон измерения среднеквадратических значений силы переменного тока |
0.03 мА … 10.00 мА |
| Диапазон измерения силы постоянного тока |
0.03 мА … 10.00 мА |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц |
±[1.0 + 0.1 ( | Xk /x | - 1)]% где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5% |
±[1.0 + 0.1 ( | Xk /x | - 1)]% где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
| Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при незаземленной нагрузке |
±[1.0 + 0.1 ( | Xk /x | - 1)]% где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
| Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при заземленной нагрузке |
±[2.0 + 0.1 ( | Xk /x | - 1)]% где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
| Автоматическое ограничение выходного напряжения при превышении предельных значений напряжения |
не более 11.0 кВ |
| Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по току |
11 мА |
| Программируемое ограничение выходного напряжения |
1 кВ … 11 кВ |
| Программируемое ограничение силы тока |
1 мА … 11 мА |
| Программируемое время испытания, мин |
0 м … 59 м |
| Программируемое время испытания, час |
0 ч … 24 ч |
| Отключение высокого напряжения по окончании испытания |
ручное /автоматическое |
| Максимальное время работы в циклическом режиме, в режиме постоянного тока (10 кВ, 2.5 мА) |
8 ч с последующим отключением на 1 ч |
| Максимальное время работы в циклическом режиме, в режиме переменного тока (10 кВ, 5 мА): |
8 ч с последующим отключением на 1 ч |
| Переключение формы выходного напряжения |
автоматическое |
| Снятие заряда с емкостной нагрузки |
встроенное |
| Подъём выходного испытательного напряжения |
ручной /автоматический |
| Степень защиты блока индикации |
IP54 |
| Возможность подключения внешнего контакта блокировки подачи высокого напряжения |
| Подключение внешней лампы индикации (230 В, 2 А) наличия высокого напряжения |
| Примечание: пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1 /2 основной погрешности на каждые 10°С измерения температуры окружающей среды |

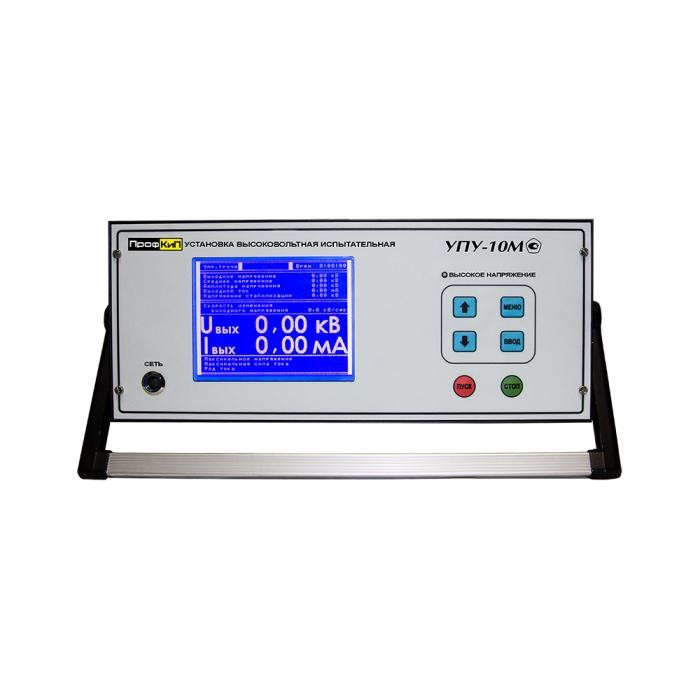

| Условия эксплуатации установки высоковольтной измерительной ПрофКиП УПУ-10М |
| Температура окружающего воздуха: |
-20°С … 40°С |
| Относительная влажность воздуха при температуре 25°С: |
не более 98% |
| Атмосферное давление: |
84 кПа … 106.7 кПа |
| Общие данные установки высоковольтной измерительной ПрофКиП УПУ-10М |
| Средний срок службы: |
не менее 5 лет |
| Средняя наработка на отказ в нормальных условиях применения: |
не менее 8 000 ч |
| Питание: |
220 В ± 22В, 50 Гц ± 10 Гц |
| Максимальная потребляемая мощность: |
300 ВА |
| Габаритные размеры: |
360х155х370 мм |
| Вес: |
18.5 кг |
