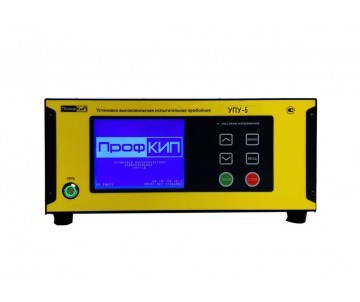

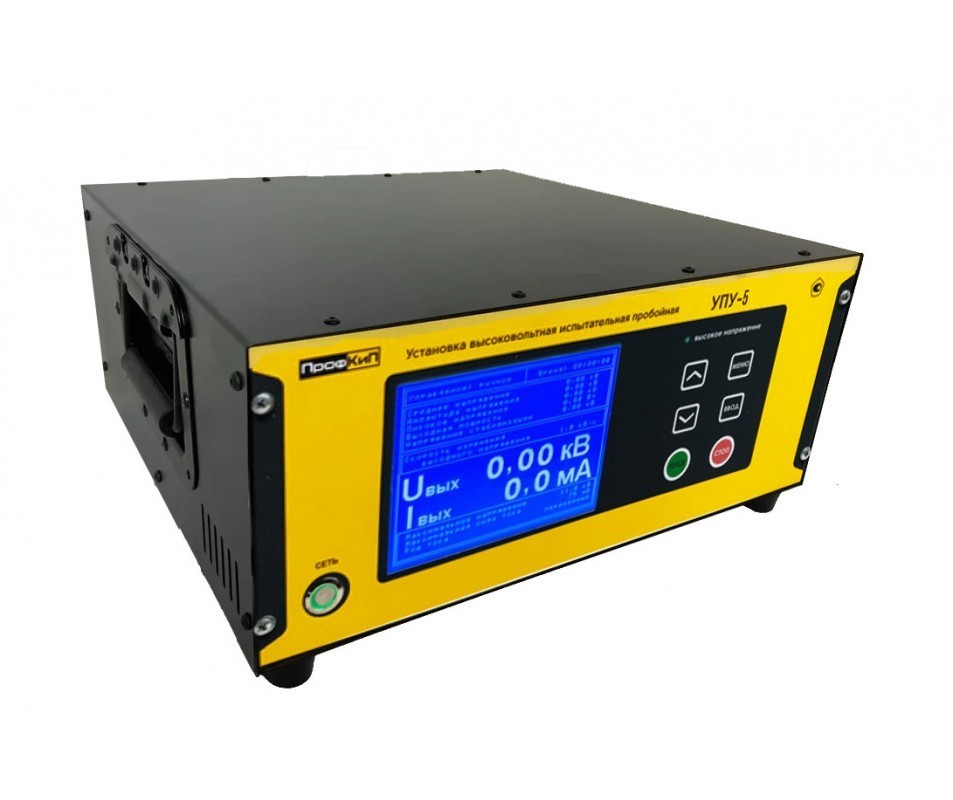

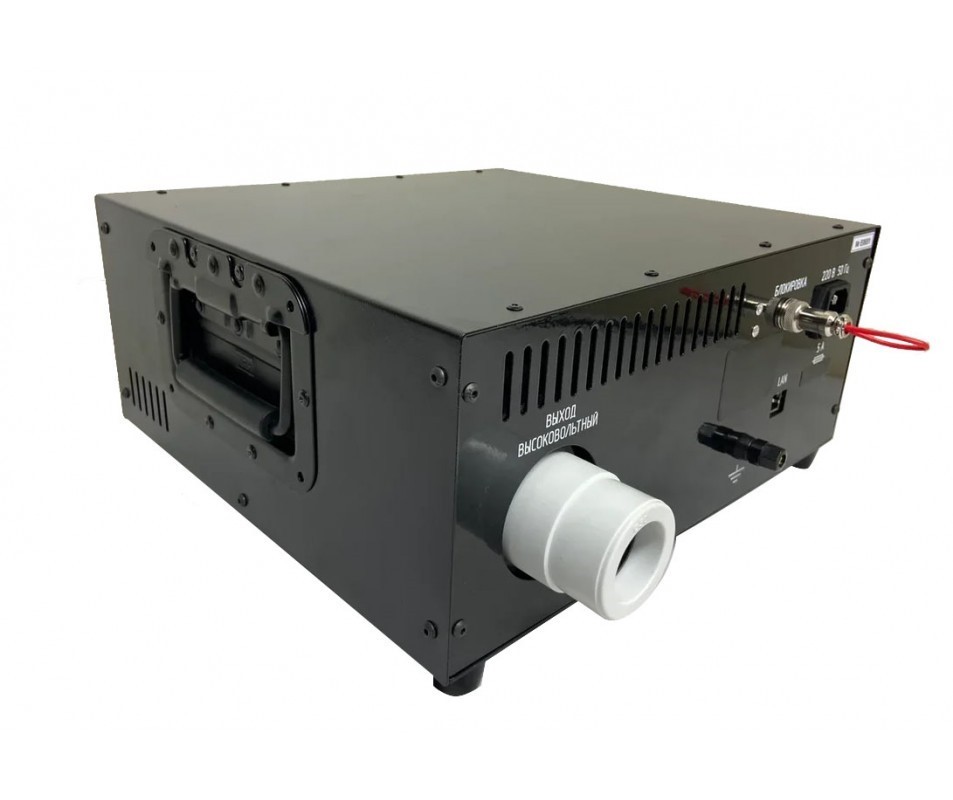

ПрофКиП УПУ-5 установка высоковольтная испытательная пробойная

Код: 93281

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 78504-20
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение установки высоковольтной испытательной пробойной ПрофКиП УПУ-5

Установка высоковольтная испытательная пробойная ПрофКиП УПУ-5 предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.

Особенностиустановки высоковольтной испытательной пробойной ПрофКиП УПУ-5

Высокая точность измерения напряжения и тока;
Встроенное разрядное устройство;
Переключение рода тока переменный/постоянный через меню;
Автоматический и ручной режим работы, таймер;
Звуковое предупреждение о включении высокого напряжения;
Большой и четкий графический дисплей;
Интуитивно понятный интерфейс управления;
LAN порт для удаленного управления и автоматизации измерений (опция);
Удобные, надежные металлические ручки для переноски;
Возможность подключения внешнего контакта блокировки подачи высокого напряжения;
Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения.

Метрологические и технические характеристики установки ПрофКиП УПУ-5
Диапазон измерения напряжения переменного тока, кВ	5
Диапазон измерения напряжения постоянного тока, кВ	5
Диапазон измерения силы переменного тока, мА	150
Диапазон измерения силы постоянного тока, мА	20
Потребляемая мощность Вт (не более):	1000
Максимальная выходная мощность в нагрузку, Вт	500
Пределы допускаемой относительной погрешности измерения напряжения переменного тока промышленной частоты	±(1,0+0,1·(u_пред./u-1))
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока	±(1,0+0,1·(u_пред./u-1))
Пределы допускаемой относительной основной погрешности измерения силы переменного тока промышленной частоты	±(1,0+0,1·(i_пред./i-1))
Пределы допускаемой относительной основной погрешности измерения силы постоянного тока	±(1,0+0,1·(i_пред./i-1))
Программируемое время испытания, мин	1 м … 59 м
Программируемое время испытания, час	0 ч … 24 ч
Отключение высокого напряжения по окончании испытания	ручное/автоматическое
Снятие заряда с емкостной нагрузки	встроенное
Режим регулировка выходного испытательного напряжения	ручной/автоматический
Полярность выходного напряжения постоянного тока	отрицательная (по спец. заказу возможно изготовление установки с положительной полярностью)
Максимальное время работы: при загрузке не более 20% при загрузке 100%	не более 8ч не более 1ч
Общие данные установки пробойной ПрофКиП УПУ-5
Напряжение сети	220 ± 22В; частота 50Гц
Габаритные размеры (не более), мм	185х385х360
Вес (не более), кг	27

1. Установка высоковольтная испытательная пробойная ПрофКиП УПУ - 1 шт.;
2. Высоковольтный кабель - 1 шт.;
3. Кабель сетевой - 1 шт.;
4. Предохранитель - 2 шт.;
5. Руководство по эксплуатации - 1 шт.

По дополнительному заказу:
1. ПрофКиП LAN-порт для установок высоковольтной испытательной пробойной (опция)
