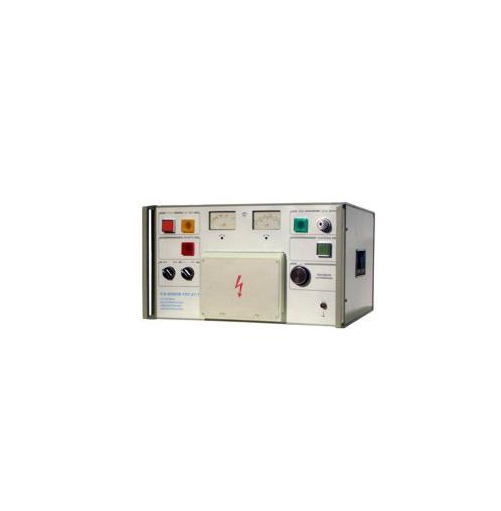

УПУ-21/2 высоковольтная измерительная (испытательная) установка

Код: 42115

Описание в PDF

Бренд: МНИПИ
Страна бренда: Беларусь
Госреестр 81423-21
Межповерочный интервал 12 месяцев
Гарантия 2 года

Назначение высоковольтной измерительной установки УПУ-21/2

Высоковольтная измерительная (испытательная) установка УПУ-21/2 предназначена для испытания электрической прочности изоляции напряжением постоянного или переменного тока, а также для оценки тока утечки изоляции испытываемых объектов по постоянному току.

Установки могут найти применение в научно-исследовательских институтах, в испытательных лабораториях, ремонтных мастерских, на базах для технического развития, на предприятиях при испытаниях и ремонте радиоэлектронной аппаратуры.

Параметр	Значение
Выходное постоянное напряжение, кВ	0 - 3 0 - 10
Выходное переменное напряжение, кВ	0 - 3 0 - 10
Измерение тока утечки	0 - 100 мА
Амплитудное значение пульсаций выходного напряжения относительно установленного напряжения при токе нагрузке 1 мА	≤5%
Погрешность установки выходного напряжения	≤3%
Ток срабатывания защиты, мА	100 - 120
Выходная мощность, Вт	1200
Питание	220 В, 50 Гц
Габаритные размеры (HxWxD)	280х480х475 мм
Масса, кг	42
Рабочая температура	5°С - 40°С
Влажность	80% при 25 °С

1. Установка высоковольтная измерительная (испытательная) УПУ-21 - 1 шт.;
2. Руководство по эксплуатации - 1 шт.;
3. Методика поверки - 1 шт.;
4. Кабель УШЯИ.685641.009 - 1 шт.;
5. Кабель УШЯИ.685641.012 - 1 шт.;
6. Шнур сетевой SCZ-1 - 1 шт.;
7. Вилка 2РМ14КПН4Ш1В1 ГЕ0.364.126ТУ - 1 шт.;
8. Переключатель AZ7311 - 1 шт.;
9. Вставка плавкая ВП2Б-1 В 6,3А 250В - 1 шт.;
10. Ящик - 1 шт.
