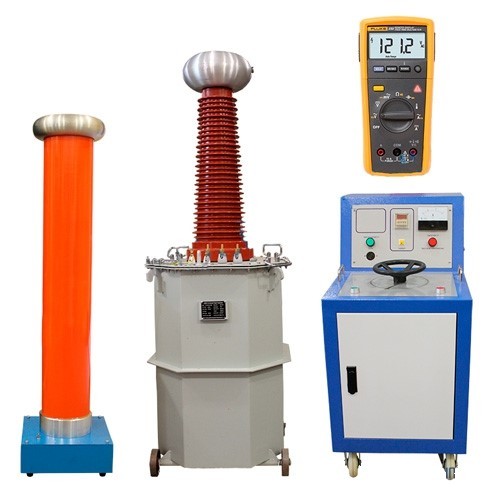

Установка ВИСТ-25/120-МТ масляная с транспортировочной тележкой - предназначена для испытания муфт силовых кабельных согласно ГОСТ-13781.0-86 и изоляции электрооборудования испытательными напряжениями промышленной частоты и выпрямленным напряжением.
| Характеристики | Значения |
| Установка ВИСТ-25/120 | |
| Номинальное выходное напряжение промышленной частоты, кВ | 120 |
| Максимальное выходное напряжение промышленной частоты, кВ | 130 |
| Номинальное выпрямленное выходное напряжение, кВ | 175 |
| Максимальное выпрямленное выходное напряжение, кВ | 180 |
| Номинальное напряжение питания, В | 380 |
| Номинальная потребляемая мощность, кВА | 25 |
| Максимальная потребляемая мощность, кВА | 30 |
| Погрешность измерения выпрямленного высокого напряжения, %, не более | 3 |
| Погрешность измерения высокого напряжения промышленной частоты, %, не более | 3 |
| Максимальная емкость нагрузки при номинальном напряжении, нФ | 5 |
| Непрерывная работа установки при выходной мощности 20кВА, ч, не менее | 5 |
| Трансформатор высоковольтный 25 кВА-120кВ | |
| Номинальная выходная мощность, кВА | 25 |
| Диапазон входных напряжений, В | 0 ... 380 |
| Максимальный ток низковольтной обмотки, А | 70 |
| Диапазон выходных напряжений промышленной частоты, кВ | 0 ... 130 |
| Диапазон выходных выпрямленных напряжений, кВ | 0 ... 180 |
| Номинальное напряжение измерительной обмотки, В | 100 |
| Габаритные размеры, мм*мм*мм | 400*550*1000 |
| Масса, не более, кг | 120 |
| Блок управления | |
| Номинальное напряжения питания, В | 380 |
| Максимальный потребляемый ток, А | 70 |
| Номинальная частота, Гц | 50 |
| Диапазон выходных напряжений, В | 10-380 |
| Время срабатывания токовой защиты, мс | 30 |
| Встроенный таймер времени испытания | есть |
| Габаритные размеры | 800*520*420 |
| Масса, не более, кг | 90 |
| Высоковольтный делитель напряжения ВДН-150кВ | |
| Диапазон измеряемых напряжений переменного тока частоты 50 Гц (действующее значение), кВ | 1-150 |
| Диапазон измеряемых напряжений постоянного тока, кВ | 1-180 |
| Коэффициент деления | 1000:1 |
| Предел допустимой приведенной основной погрешности измерения напряжения переменного тока, не более | ±3% |
| Предел допустимой приведенной основной погрешности измерения напряжения постоянного тока, не более | ±3% |
| Габаритные размеры, мм | 200*200*1000 |
| Масса, не более | 5,2 |
