Основные требования
|
Технические параметры
|
|
1.
|
Требования соответствия ГОСТ и другим нормативно-техническим документам
|
1. Высоковольтная стационарная испытательная лаборатория для испытания защитных средств и электрооборудования удовлетворяет требованиям ГОСТ и другим нормативно-техническим документам.
|
|
2. Имеет Декларацию Соответствия Таможенного союза о соответствии требованиям ТР ТС 004/2011, ТР ТС 020/2011.
|
|

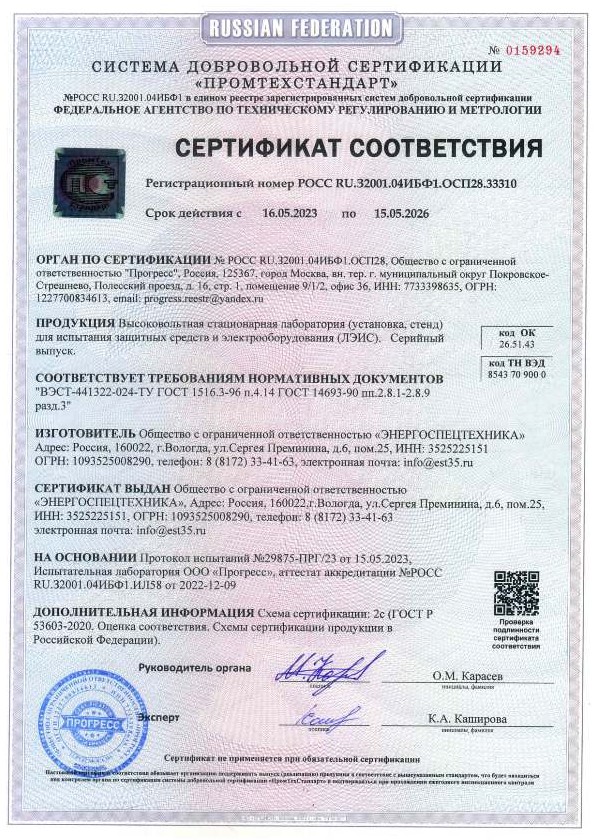

3. Имеет Сертификат соответствия требованиям ГОСТ.
|
|
4. Все средства измерения, входящие в состав лаборатории, имеют Декларацию Соответствия Таможенного союза.
|
|
5. Все средства измерения, входящие в состав лаборатории, имеют Свидетельства об утверждении типа средств измерений.
|
|
2.
|
Техническая документация
|
Лаборатория укомплектована следующими документами:
1. Руководство по эксплуатации на лабораторию на русском языке - 2 экз. в печатном виде, 1 экз. в электронном виде;
2. Принципиальная электрическая схема на лабораторию;
3. Протоколы испытаний внутренних цепей;
4. Паспорта и руководства по эксплуатации на все приборы и оборудование на русском языке;
5. Свидетельство о поверке на все оборудование и приборы, входящие в состав электролаборатории;
6. Комплект методик на каждый вид испытаний;
7. Типовое положение по ЭТЛ;
8. Типовые должностные инструкции для персонала лаборатории;
9. Инструкция по охране труда при проведении электрических испытаний и измерений;
|
|
3.
|
Основные технические данные
Перечень основных комплектующих изделий, входящих в стенды лаборатории
|
1. Время непрерывной работы каждого вида испытаний не нормируется
|
|
2. Регуляторы напряжения обеспечивают плавное регулирование испытательного напряжения.
Диапазон действующего испытательного напряжения:
· 0 – 200В
· 0 – 3 кВ;
· 0 – 15 кВ;
· 0 – 50 кВ либо 0 –100 кВ
|
|
3. При подаче испытательного напряжения происходит автоматическое снятие заземления с высоковольтных вводов трансформаторов с помощью электромагнитов. При снятии напряжения все выводы высоковольтных трансформаторов автоматически заземляются.
|
|
4. Предусмотрены механическая и электрическая блокировка, запрещающая подачу напряжения при:
- открытой двери высоковольтного отделения;
- включенном заземляющем ноже;
- выведенном из нулевого положения, регуляторе напряжения.
- открытом загрузочном отсеке испытательной ванны для РТИ.
|
|
5. Механическая блокировка входной двери выполняется автоматически при включении рубильника питания.
|
|
6. При подаче испытательного напряжения включается световая и звуковая сигнализация.
|
|
3.1.
|
Трансформатор
|
50 кВ – 3 кВА либо 100 кВ - 5 кВА
|
|
3.2.
|
Трансформатор
|
15 кВ - 3 кВА либо 20 кВ - 5 кВА
|
|
3.3.
|
Трансформатор
|
3 кВ - 250 ВА
|
|
3.4.
|
Трансформаторы понижающие
|
220-10-18В- питание блока управления
|
|
3.5.
|
Приборы
|
щитовые цифровые СВ3020-250В – 1 шт. ЩП120-10мА –1 шт.
|
|
3.6.
|
Блок коммутации цепей и автоматизации управления испытаниями
|
- система защиты испытаний от перегрузок
- электронное точное реле контроля напряжения, для автоматического подъема напряжения до заданной величины; наличие коммутационной платы.
|
|
3.7.
|
Заземляющие ножи и электрические блокировки
|
Заземляющие ножи управляются с помощью электромагнитов.
|
|
4.
|
Состав и Технические характеристики
|
|
4.1.
|
Стенд Ввода питания
|
|
4.1.1.
|
Напряжение питания лаборатории
|
220±20В
|
|
4.1.2.
|
Потребляемая мощность, не более, кВА
|
2
|
|
4.1.3.
|
Потребляемый ток лаборатории, не более
|
10 А
|
|
4.1.4.
|
Частота питающей сети
|
50 ± 1 Гц
|
|
4.1.5.
|
Блокировка входных дверей
|
Электрическая, механическая
|
|
4.1.6.
|
Совмещенный видимый разрыв и механическая блокировка двери высоковольтного отсека
|
Рубильник включения лаборатории совмещен с механической блокировкой двери и видимым разрывом, состояние которого наблюдается через специальное окно с подсветкой.
|
|
4.1.7.
|
Приборы для индикации тока потребления лаборатории, частоты сети и напряжения
|
Прибор цифровой – 1 шт.
|
|
4.1.8.
|
Аварийное отключение лаборатории
|
Кнопка-грибок «ОТКЛ.» лаборатории.
|
|
4.1.9.
|
Индикация
|
Имеется светосигнальная арматура состояния работы стендов
|
|
4.2.
|
Стенд №1. Испытание защитных средств из диэлектрической резины и инструмента
|
|
4.2.1.
|
Назначение стенда:
|
Испытание защитных средств из диэлектрической резины и инструмента с однослойной изоляцией, корпусов изоляции и проводов УНН.
|
|
4.2.2.
|
Технические характеристики стенда
|
1. Ванна из нержавеющей стали для одновременного испытания 4-х штук перчаток из диэлектрической резины или 2-х штук бот или 4-х штук галош.
|
|
2. Ванна устанавливается на 4-х изоляторах, закрепленных на металлическом каркасе.
|
|
3. Полуавтоматическая система заполнения водой РТИ с помощью насоса.
|
|
4. При пробое перчатки происходит отключение подачи высокого напряжения на данную перчатку.
|
|
6. Испытания производятся по четырем независимым каналам для средств защиты из изолирующей резины и инструмента с изолированными ручками. Это позволяет при превышении тока утечки на одном или нескольких изделиях (пробое) не останавливать испытания, а продолжать испытания остальных годных изделий.
|
|
4.2.3
|
Диапазон испытательных напряжений промышленной частоты
|
0 – 15 кВ либо 0 – 20 кВ
|
|
4.2.4.
|
Диапазон измеряемых токов утечки, не менее
|
0,1...10 мА Диапазон измеряемых токов может быть расширен до 50 мА
|
|
4.2.5.
|
Погрешность измерения тока, не хуже
|
2%
|
|
4.2.6.
|
Погрешность измерения напряжения, не хуже
|
2%
|
|
4.2.7.
|
Подъем напряжения:
|
- автоматический
- ручной (по желанию)
|
|
4.2.8.
|
Снятие напряжения:
|
- автоматическое;
- ручное (по желанию)
|
|
4.2.9.
|
Заливка воды в диэлектрические изделия
|
Полуавтоматическая
|
|
4.2.10.
|
Ток срабатывания защиты по низкой стороне, не более
|
5,0 А
|
|
4.2.11.
|
Ток срабатывания защиты по высокой стороне, не более
|
10 мА
|
|
4.2.12.
|
Количество одновременно испытываемых изделий, шт.
|
4 –х перчаток;
или 2-х бот;
или 4-х галош;
или 4 ед. инструмента
|
|
4.2.13.
|
Производительность испытаний в час, шт., не менее:
|
- диэлектрические перчатки – 80 шт.
- диэлектрические боты – 20 шт.
-диэлектрический инструмент - не менее 120 шт.
|
|
4.3.
|
Стенд №2. Испытание указателей напряжения
|
|
4.3.1.
|
Назначение стенда:
|
Испытание указателей напряжения до и свыше 1000В, измерение напряжения зажигания
|
|
4.3.2.
|
Диапазоны испытательных напряжений промышленной частоты
|
10...200В;
0.1...3 кВ.
|
|
4.3.3.
|
Погрешность измерения напряжения, не более
|
2%
|
|
4.3.4.
|
Диапазон измеряемых токов потребления, не более
|
0.1...10 мА
|
|
4.3.5.
|
Погрешность измерения тока, не хуже
|
2%
|
|
4.3.6.
|
Ток срабатывания защиты по низкой стороне, не более
|
1 А
|
|
4.3.7.
|
Крепление испытуемых средств
|
Предусмотрены специальные устройства для крепления указателей напряжения в высоковольтном отсеке
|
|
4.4.
|
Стенд №3. Испытание изолирующих штанг
|
|
4.4.1
|
Назначение стенда:
|
Испытание изолирующих штанг, токоизмерительных клещей, изолирующих клешей, опорных изоляторов, указателей ВН и т.п.
Испытание изолирующих штанг производится на специальном столе, установленном в высоковольтном отсеке, поверхность которого выполнена их нержавеющей стали. Длина стола 2 м, ширина 0,5 м. На столе установлены изоляторы с медными контактами, на которые ложится штанга. Изоляторы имеют возможность перемещения по поверхности стола, что позволяет делить штангу на 2, 3 или 4 части для испытаний в соответствии с ГОСТ.
|
|
4.4.2.
|
Диапазон испытательных напряжений промышленной частоты
|
2 - 50 кВ либо 0 - 100 кВ
|
|
4.4.3.
|
Погрешность измерения напряжений, промышленной частоты, не хуже
|
2%
|
|
4.4.4.
|
Ток срабатывания защиты по низкой стороне, не более
|
5 А
|
|
4.4.5.
|
Подъем напряжения:
|
- автоматическое;
- ручное
|
|
4.4.6.
|
Снятие напряжения:
|
- автоматическое;
- ручное
|
|
4.5.
|
Стенд №4. Сушка защитных средств из диэлектрической резины
|
|
4.5.1.
|
Назначение стенда:
|
Сушка защитных средств из диэлектрической резины
|
|
4.5.1.
|
Технические особенности
|
1. Сушка осуществляется подачей подогретого воздуха с температурой, поддерживаемой автоматически до 40° С отдельно в каждую перчатку по специальным воздуховодам, для обеспечения высокой эффективности сушки.
2.Стенд сушки имеет возможность подключения автономного от лаборатории питания.
|
|
4.5.2.
|
Одновременная сушка диэлектрических перчаток
|
От 24 шт.
|
|
4.5.3.
|
Одновременная сушка диэлектрической обуви
|
От 6 шт.
|
|
4.5.4.
|
Время сушки, не более
|
0,5 ч.
|
