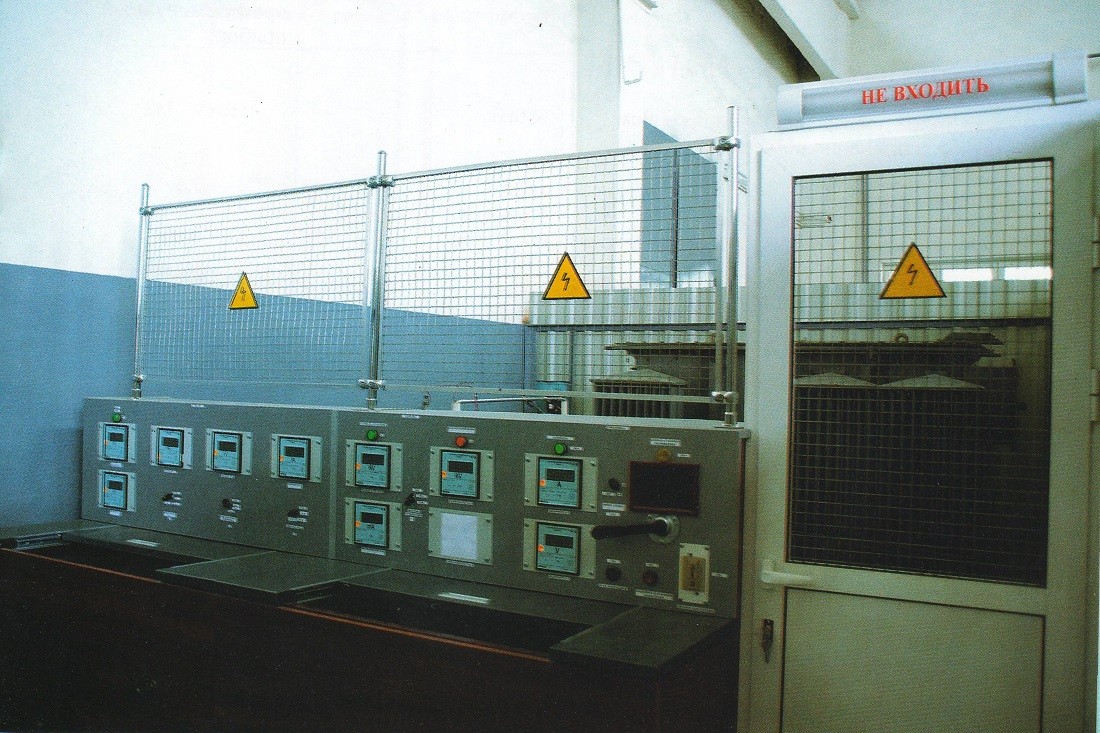

Лаборатория учебного назначения ЛЭИС-У1 предназначена для профессиональной подготовки сотрудников электроэнергетической отрасли путем практической работы на реальных объектах и действующем промышленном оборудовании.
Цель лаборатории заключается в приобретении студентами всех необходимых практических навыков эксплуатации электрооборудования, обеспечивающих готовность к выполнению профессиональных обязанностей непосредственно на производственных предприятиях без предварительной адаптации.
Обучение проходит исключительно на реальной технике, исключающей использование виртуальных симуляторов, что позволяет специалистам полноценно освоить принципы эксплуатации и обслуживания электроустановок, развивать необходимые компетенции и умения, обеспечивая высокий уровень квалификации будущих энергетиков.
Заземление, зануление, устройства защитного отключения.
Лабораторные работы (методики испытаний) выполняемые на стендах лаборатории:
- Параметры цепи «фаза-нуль» (цепи зануления) в электроустановках до 1000 В с глухим заземлением нейтрали.
- Параметры устройств защитного отключения (УЗО), управляемых дифференциальным током.
- Напряжение переменного тока и сила переменного тока при испытаниях средств защиты.
- Измерение сопротивления заземляющих устройств и удельного сопротивления грунта.
- Измерения при проверке соединений заземлителей с заземленными элементами.
Лабораторная работа №1
Испытание цепи «фаза-нуль» (цепи зануления) в электроустановках до 1000 В с глухим заземлением нейтрали.
Область применения:
Настоящая лабораторная работа предназначена для практического обучения методике выполнения измерений полного сопротивления между фазным и нулевым (защитным) проводником, тока короткого замыкания при испытании цепи «фаза-нуль» (цепи зануления) в электроустановках до 1000 В с глухим заземлением нейтрали.
Измерения проводятся без отключения питающего источника тока.
Испытание цепи «фаза-нуль» (цепи зануления) в электроустановках до 1000 В с глухим заземлением нейтрали производится с целью определения пригодности защиты в электроустановках напряжением до 1000 В, т.е. обеспечения автоматического отключения аварийного участка цепи при токах короткого замыкания.
Лабораторная работа №2
"Параметры устройств защитного отключения (УЗО), управляемых дифференциальным током"
Область применения:
Настоящая лабораторная работа предназначена для обучения методам определения параметров устройств защитного отключения (УЗО), управляемых дифференциальным током (типов АС, А, В) в электроустановках до 1000 В с целью определения пригодности защиты к эксплуатации, т.е. обеспечения автоматического отключения аварийного участка цепи при нормах, установленных в ТКП.
Метрологические характеристики средств измерений
Метрологические характеристики в соответствии с параметрами применяемого термогигрометра и данными технических паспортов измерителей параметров УЗО:
- ПЗО510
- ПЗО 510 ПРО.
Лабораторная работа №3
"Напряжение переменного тока и сила переменного тока"
Область применения
Настоящая лабораторная работа предназначена для практического обучения методам измерения напряжения переменного тока и силы переменного тока, протекающего через объект испытаний, при испытаниях электрооборудования и средств индивидуальной защиты напряжением переменного тока частотой 50 Гц.
Лабораторная работа №4
"Измерение сопротивления заземляющих устройств и удельного сопротивления грунта"
Область применения:
Настоящая лабораторная работа предназначена для практического обучения методам измерения сопротивления заземляющих устройств и удельного сопротивления грунта измерителем сопротивления заземления 2105 ER электроустановок до и выше 1000 В, воздушных линий напряжением до и выше 1000В.
Работа соответствует требованиям: ТКП 339-2011, ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей», ТКП 427 -2012.
При разработке методики выполнения измерений учтены требования ГОСТ 8.010-99, ТР 2007/003/BY.
Лабораторная работа №5
"Проверка соединений заземлителей с заземленными элементами"
Область применения:
Настоящая лабораторная работа предназначена для обучения методам проверки соединений заземлителей с заземляемыми элементами после реконструкции, при капитальном, среднем и текущем ремонтах, между ремонтами и при эксплуатационных испытаниях электрооборудования.
Работа соответствует требованиям:
- ТКП 339-2011: «Электроустановки на напряжение до 750 кВ. Линии электропередачи воздушные и токопроводы, устройства распределительные и трансформаторные подстанции, установки электросиловые и аккумуляторные, электроутсновки жилых и общественных зданий. Правила устройства и защитные меры электробезопасности. Учет электроэнергии. Нормы приемо-сдаточных испытаний»;
- ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей»;
- ТКП 427-2012 Правила техники безопасности при эксплуатации электроустановок.
